POZOS ELÉCTRICOS DE HYDROLEVEL
Fuel Smart HydroStat instalado con
pozos eléctricos Electro-Well™
Cuando se instala con el pozo eléctrico de Hydrolevel, Fuel
Smart HydroStat proporcionará funciones de temperatura y de
corte por bajo nivel de agua. Si el control se suministró a través
del fabricante de la caldera, se instaló con un pozo eléctrico.
El pozo eléctrico está disponible por separado para
instalaciones en el campo.

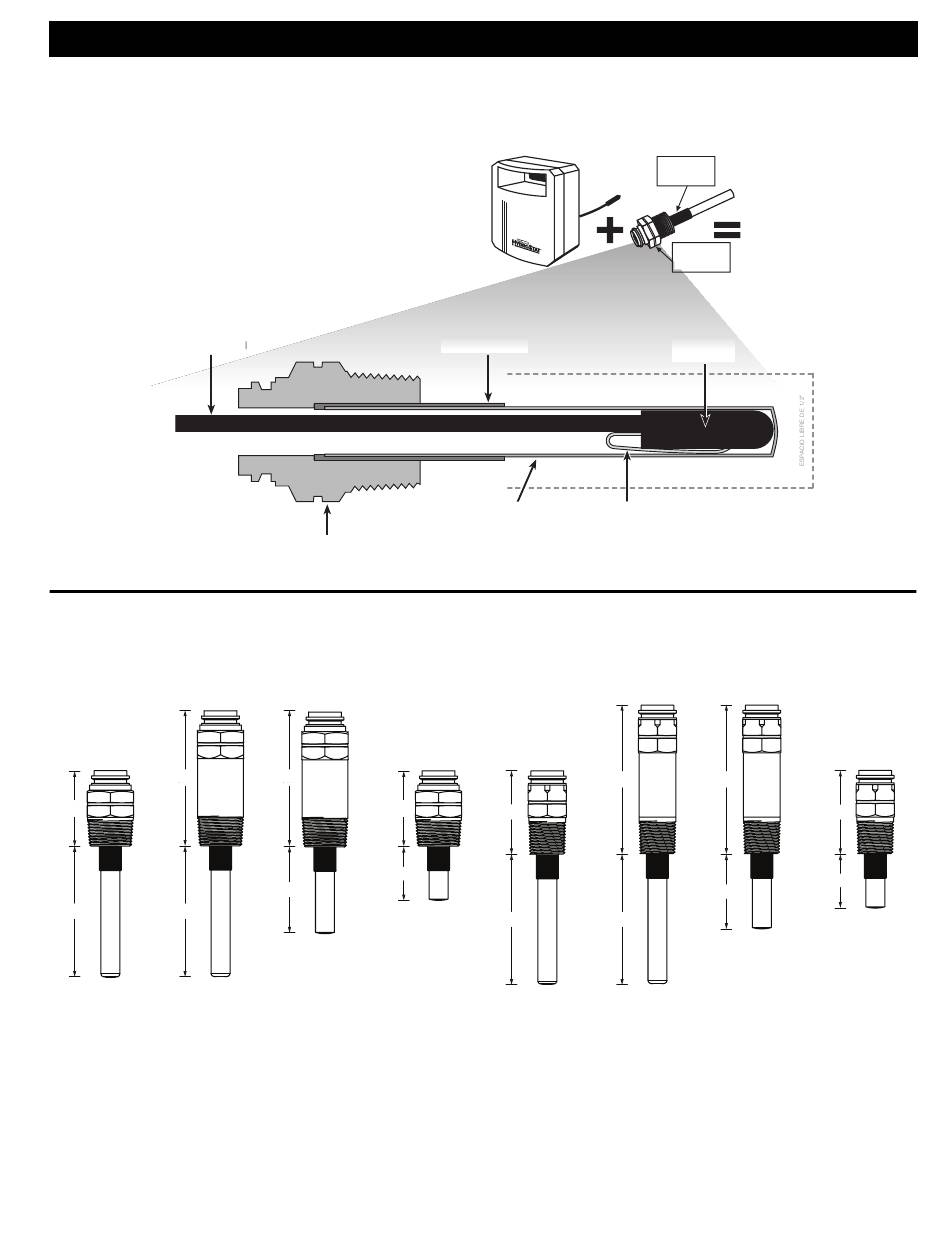

Conexión del
sensor al control
HydroStat
Modelos Electro-Well™
3,1"
1,7"
3,0 in
1,7"
3,0 in
48-201
48-202
Estándar
Extendido
2 cm (3/4 in) NPT
2 cm (3/4 in) NPT
Aislador eléctrico
Tuerca de latón
3,1"
1,7"
1,2"
2,0 in
48-205
48-204
Estándar
Extendido
2 cm (3/4 in) NPT
2 cm (3/4 in) NPT
Inserción extracorta
Inserción corta
Control
Fuel Smart
HydroStat
Electro-Well
ESPACIO LIBRE DE 1/2"
ESPACIO LIBRE DE 1/2"
Tubo del pozo de cobre
Sensor de detección de poca
agua. IMPORTANTE
NO retire esta pieza
3,4"
1,9"
3,0 in
3,0 in
48-221
48-222
Estándar
Extendido
1.3 cm (1/2 in) NPT
1.3 cm (1/2 in) NPT
15
Hydrolevel
TM
Aislador
eléctrico
BRINDA
ECONOMÍA EN LA
TEMPERATURA Y
FUNCIÓN DE CORTE
POR BAJO NIVEL
Ranura en
la tuerca
DE AGUA
hexagonal
Sensor de
temperatura
IMPORTANTE:
Para un funcionamiento
correcto de la función
de corte por bajo
nivel de agua, debe
haber una separación
mínima de ½"
entre el tubo de
cobre del pozo y
cualquier superficie
dentro de la caldera.
3,4"
1,75"
48-224
Extendido
1.3 cm (1/2 in) NPT
Inserción corta
1,9"
1,3"
48-225
Estándar
1.3 cm (1/2 in) NPT
Inserción extracorta
