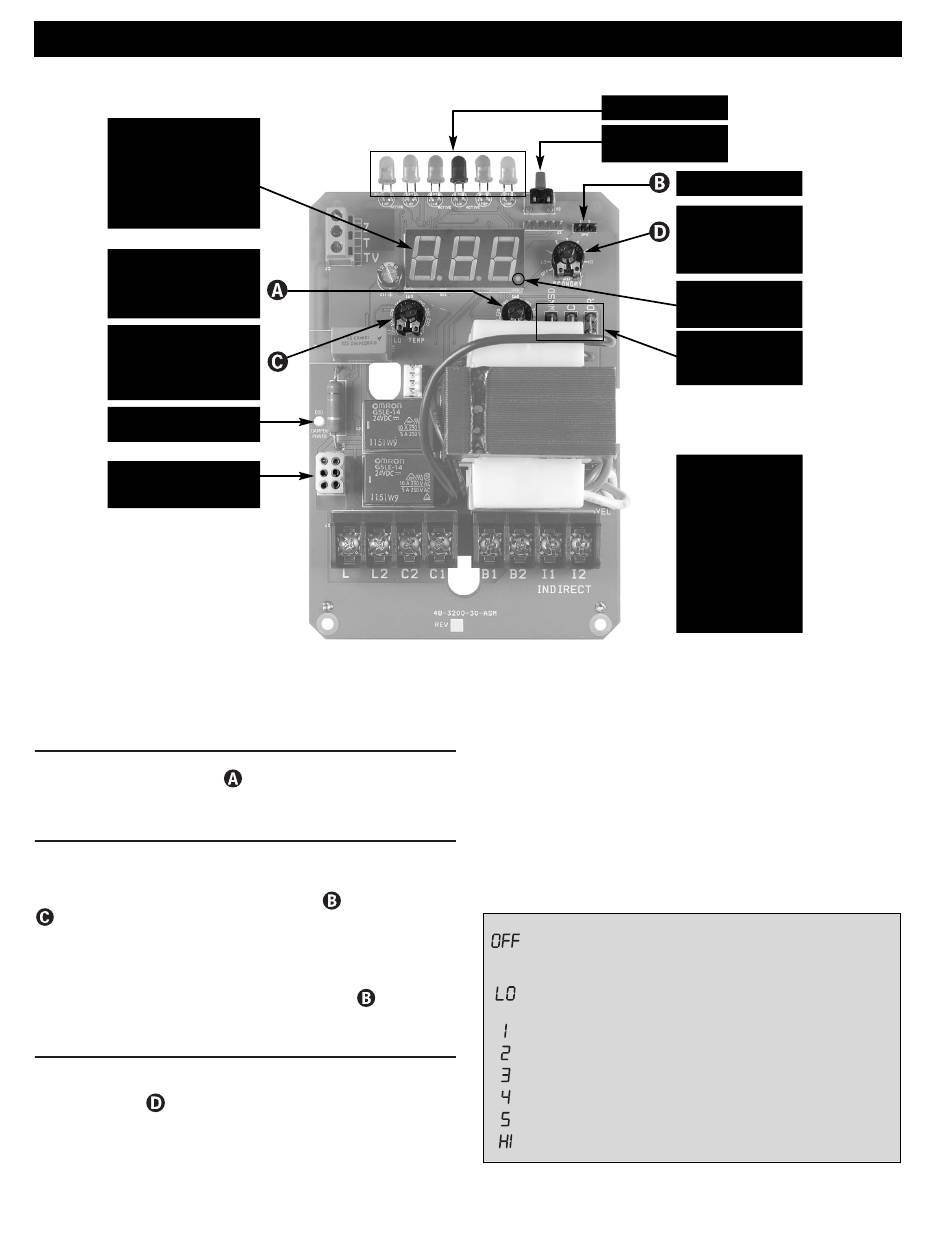

CONFIGURACIÓN DEL CONTROL
dinámico
Temperatura del agua y
verificación en tiempo real
de los ajustes.
Ajuste de límite de
temperatura alta
(38° a 104 °C [100° a 220 °F])
Fábrica 88 °C (190 °F)
Ajuste de límite de
temperatura baja
(APAGADO o 43° a 104 °C
[110° a 220 °F])
Fábrica: APAGADO
Led de energía del
regulador
Tomacorriente del
regulador de ventilación
NOTA: Se puede verificar la configuración si se usa el botón de
PRUEBA/CONFIGURACIÓN. Consulte la página 11 para obtener más
información.
Configurar el límite alto
El límite alto predeterminado de fábrica es de 88 °C (190 °F). Para
modificarlo, gire el dial HI TEMP
deseado. (Rango del límite: de 38° a 104 °C [100° a 220 °F]).
Configurar el límite bajo
El límite bajo se diseñó para mantener la temperatura de las calderas
de serpentines sin tanque empleadas para el agua caliente sanitaria. El
límite bajo predeterminado de fábrica es OFF. Antes de modificarlo, quite
el puente (no está incluido en todas las unidades).
LO TEMP en el sentido de las agujas del reloj hasta que se muestre
la temperatura deseada. Para el funcionamiento correcto, el nivel límite
de temperatura baja debe ser, por lo menos, 10° inferior al nivel límite
alto. NOTA: Para la operación de arranque en frío, el límite bajo se debe
APAGAR (OFF). IMPORTANTE: Si el límite de temperatura baja no puede
fijarse por encima de los 60 °C (140 °F), quite el puente.
límite: OFF de 43° a 104 °C [110° a 220 °F]).
Configurar la función de economizador
La función de economizador predeterminada de fábrica es para
un sistema de 1 zona de calefacción. Para modificarla, gire el dial
ECONOMIZADOR hasta que el número que se muestra represente
la cantidad de zonas de calefacción. No cuente los calentadores
de agua indirectos entre las zonas de calefacción. La función
Visor
hasta que se muestre el nivel
Luego, gire el dial
(Rango del
Ledes de diagnóstico
Botón de prueba/
configuración
de economizador ahorra combustible al bajar la temperatura de
la caldera (vaya a la sección «Funcionamiento del mecanismo de
temperatura meta» de la página 7). Si el sistema de calefacción no
alcanza a calefaccionar la vivienda de la forma deseada, se debe girar
el dial ECONOMIZADOR a un nivel inferior (ejemplo: en una casa con
tres zonas, gire el dial a 2 o 1). Por el contrario, si la caldera brinda la
calefacción adecuada, se puede conseguir un ahorro de combustible
extra al seleccionar un nivel superior (ejemplo: 4 o 5). Si las señales
de calefacción no se separaran de las de los calentadores de agua
indirectos al conectar el control, la opción de economizador se debe
APAGAR (OFF) para asegurar que la caldera suministre la temperatura
adecuada para calentar el tanque indirecto.
CONFIGURACIÓN
Inhabilita la función de economizador. Permitirá que la caldera se
encienda hasta que alcance el límite alto de temperatura y se vuelva
a prender cuando haya una diferencia de 10° menos.
Ofrece el nivel mínimo de ahorro de combustible. Utilice esta
configuración solo si la vivienda no está cálida en niveles superiores
Es la configuración recomendada para los sistemas de una sola zona
Es la configuración recomendada para los sistemas de dos zonas
Es la configuración recomendada para los sistemas de tres zonas
Es la configuración recomendada para los sistemas de cuatro zonas
Es la configuración recomendada para los sistemas de cinco zonas
Ofrece el nivel máximo de ahorro de combustible.
6
Puente
Dial de economizador
(OFF o LO, 1, 2, 3, 4,
5, HI)
Fábrica 1
Luz indicadora
la demanda
(anuncia
de calor)
Conectores Spade
para kit de sensores
exteriores OS-100
Los
diferenciales
son
automáticos
y varían en
función del
ajuste de
control y la
temperatura de
la caldera.
