Cómo ensamblar el ventilador de techo (Soporte del barral)-Cont.

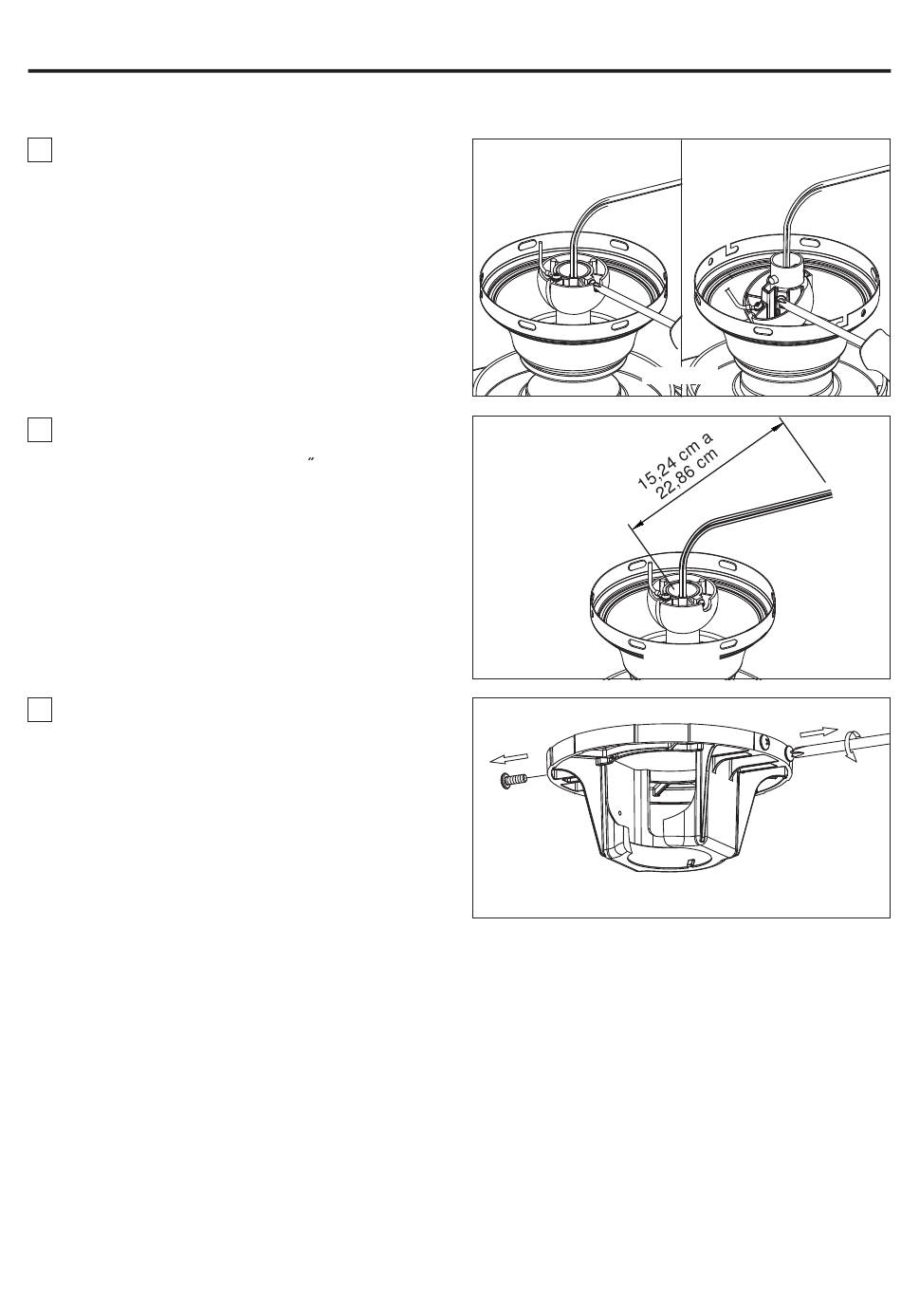

5. Vuelva a colocar la semiesfera en el barral
como se indica a continuación. Pase los cables
para techo a través de la semiesfera. de la
semiesfera. Pase el pasador a través de los dos
orificios en el barral y alinee la semiesfera de
modo que el pasador quede atrapado en la ranura
de la parte superior de la misma. Empuje la
semiesfera hacia arriba, bien ajustada contra el
pasador. Ajuste firmemente el tornillo de fijación
en la semiesfera.Si el tornillo de fijación está flojo,
podría provocar oscilación del ventilador.
(Figura 5)
6. Corte el exceso de cable aproximadamente de 15
a 23 cm (6 a 9 pulgadas) por encima de la parte
superior del barral. Pele 1,2 cm (½ ) del aislamiento
en cada extremo del cable. (Figura 6)
NOTA: Se deben revisar todos los tornillos de fijación y
volver a ajustarlos cuando sea necesario antes de realizar
la instalación.
7. Extraiga por completo uno de los tornillos de la
derecha a ambos lados de la solapa del colgante y
guarde los tornillos para más adelante. Afloje los
tornillos restantes sin extraerlos por completo.
(Figura 7)
Bola colgante estándar
35
Bola colgante inclinada
Figura 5
Figura 6
Figura 7
