Guía de Diseño - Instalación con Montaje Nivelado

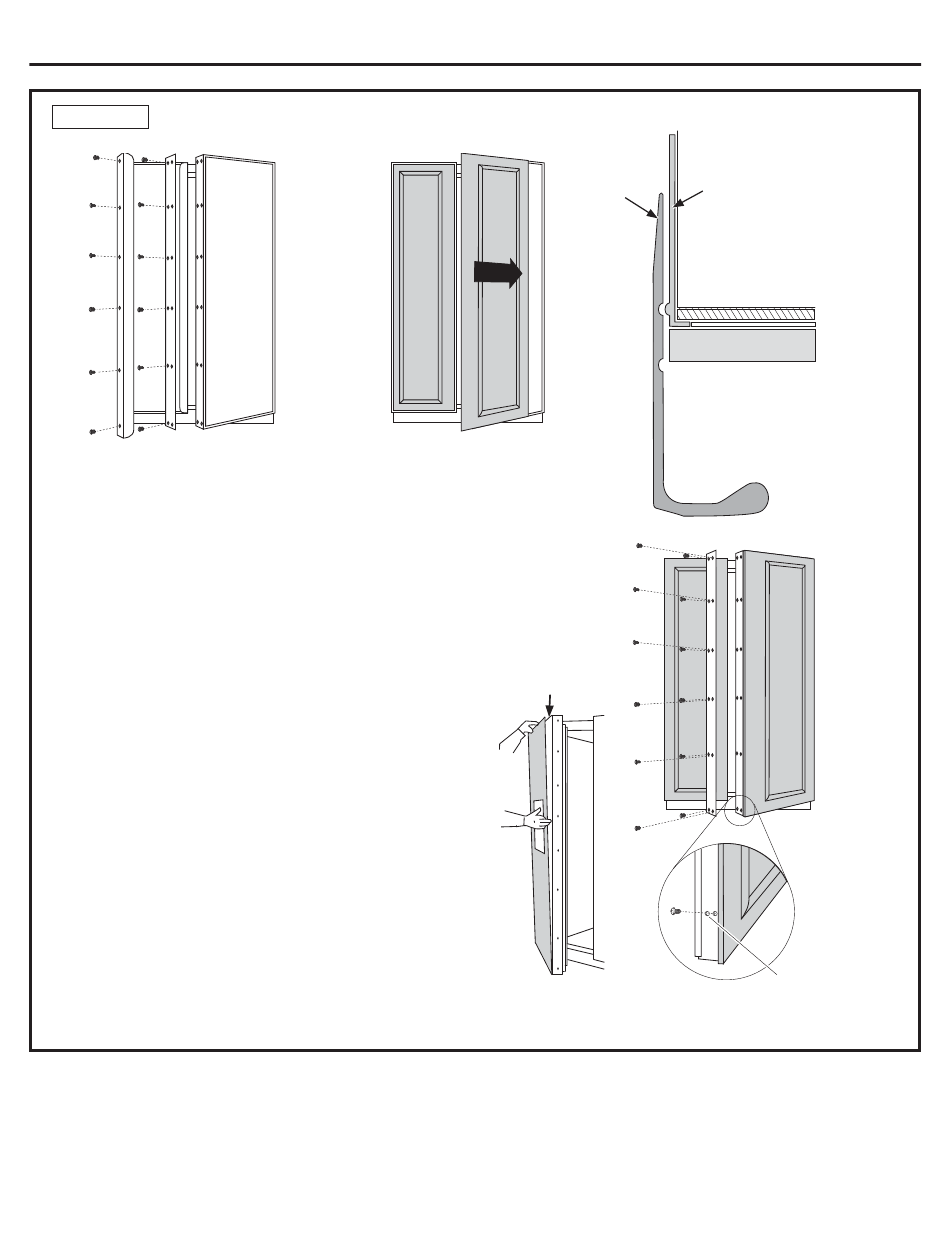

PASO 11 INSTALE EL PANEL REVESTIDO
Instale los paneles de la puerta:
• Abra la puerta hasta 90°. Retire los 6 tornillos con cabeza
Phillips de la manija de la puerta.
• Retire la manija del visor suministrada. Conserve todos los
tornillos.
• Retire los 6 tornillos que sostienen el marco de la puerta
del lado de la manija, y luego levante y retire el marco.
Conserve los tornillos.
• Deslice el panel revestido dentro del marco de la puerta.
• Las manijas a medida deberán ser usadas para una
inserción nivelada. Asegúrese de que las manijas estén
adheridas antes de instalar los paneles.
Modelos con Dispensador Únicamente:
• IMPORTANTA: Los controles del dispensador sobresalen
más allá de la cara de la puerta del freezer. A fin de evitar
daños sobre el dispensador, el marco en la parte superior
de la puerta deberá ser retirado.
• Retire los tornillos que sostienen el marco superior en su
posición.
• Coloque el panel del freezer ensamblado en el canal inferior
y deslice el mismo dentro del marco lateral de la bisagra.
•
Vuelva a instalar la pieza del marco superior con todos los
tornillos originales.
Todos los modelos
• Hay dos conjuntos de agujeros en el marco de la puerta.
Reemplace el marco de la puerta instalando todos los
tornillos en los dos conjuntos de agujeros de tornillos.
• Siga los mismos procedimientos para instalar el panel
opuesto.
• Descarte la manija del visor.
Manija
del Visor
Marco
Superior
34
Marco de
la Puerta
Puerta del
Refrigerador
Use los agujeros
frontales y traseros
para instalar
todos los tornillos
originales y asegure
el marco
31-49171 Rev. 2
