Resumen de contenidos para Danfoss EKC 531D1

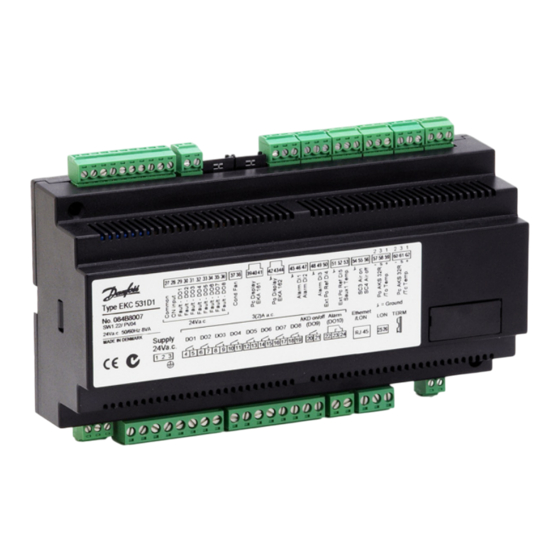

- Página 1 Controlador de capacidad EKC 531D1 Manual REFRIGERATION AND AIR CONDITIONING...
-
Página 2: Introducción
(máx. ocho compresores). La reconfiguración se debe realizar vía sistemas con software AKM, en el menú llamado "Sólo para Danfoss". Se pueden combinar compresores y etapas de diferentes modos. Ver menú página 10. Manual RS8DD505 © Danfoss 12-2004 EKC 531D1... -
Página 3: Funcionamiento
Relés 2 y 4, se conectan para la segunda etapa de cada compresor. Relés 1 y 3 funcionan de manera que el tiempo de funcionamiento de ambos relés será igualado. C = compresor, L = Etapa EKC 531D1 Manual RS8DD505 © Danfoss 12-2004... -
Página 4: Menú De Funciones
"I" , de manera que el controlador sólo trabaja con regulación P. 3: Como 1, pero con regulación P. (banda -xp) 4: Como 2, pero con regulación P. (banda-xp Manual RS8DD505 © Danfoss 12-2004 EKC 531D1... - Página 5 Paso 2. Aquí también deberá configurar un valor entre 1 y 15. El valor aquí en "c18", indicará qué relés deberán estar M&M escalón 2 en ON en el escalón 2. Paso 3. etc. M&M escalón 3 4. Etc. M&M escalón 4 M&M escalón 5 EKC 531D1 Manual RS8DD505 © Danfoss 12-2004...
- Página 6 La función cancela todas las alarmas, si se sitúa en pos. ON. Con el software AKM se puede definir la importancia de cada alarma desde el menú “Destinos de alarma”. Ver pág. 16. Manual RS8DD505 © Danfoss 12-2004 EKC 531D1...
- Página 7 23=R410A. 24=R170. 25=R290. 26=R600. 27=R600a. 28=R744. 29=R1270. 30=R417A Aviso: Una selección errónea puede dañar a los compresores Otros refrigerantes: Seleccionar ajuste 13 y a continuación programe los siguientes 3 factores vía AKM: fac1, fac2 y fac3. EKC 531D1 Manual RS8DD505 © Danfoss 12-2004...
- Página 8 La señal puede emitirse desde la salida DO9 de uno de los controladores y recibida en la entrada ON del otro controlador. Ejemplo: Manual RS8DD505 © Danfoss 12-2004 EKC 531D1...
- Página 9 - - - DI_ Alarm A45: Parada de regulación por ajuste ó por interruptor externo A45 Stand by E1: Error en el controlador Error Ctrl. E2: Señal de entrada fuera de rango (corto-circuitado/interrumpido) Fuera de rango EKC 531D1 Manual RS8DD505 © Danfoss 12-2004...
- Página 10 La etapa se adaptará a la capacidad de funcionamiento cuando los siguientes compresores arranquen o paren. El compresor 1 siempre estará en funcionamiento. Manual RS8DD505 © Danfoss 12-2004 EKC 531D1...
-
Página 11: Entradas De Etapa Del Condensador
Más de 4 ventiladores externos conectados a dos EKC 331: Hasta 4 ventiladores externos conectados al EKC 331: Señal de salida del EKC 531D1 Señal de salida del EKC 531B En el EKC 331 el rango de tensión se ajustará a 0-5 V (“o10” = 6). -
Página 12: Operación
Operación Menú de funciones EKC 531D1 Display/pantalla SW: 1.22 Los valores se muestran con tres dígitos y mediante un parámetro Función Pará- Mín. Máx. Ajuste se puede determinar las unidades de presión: en ºC ó en ºF. metro fábrica Pantalla Muestra PO en EKA 162 (display con botones) °C... - Página 13 16=R401A. 17=R507. 18=R402A. 19=R404A. 20=R407C. Refrigeración parada por la función de parada/arranque interna 21=R407A. 22=R407B. 23=R410A. 24=R170. 25=R290. o externa. 26=R600. 27=R600a. 28=R744. 29=R1270. 30=R417A Info Se require código de acceso para realizar ajustes. EKC 531D1 Manual RS8DD505 © Danfoss 12-2004...
-
Página 14: Conexiones
Pc y Po respectivamente. • En sistemas con salmuera, se puede medir la temperatura en los terminales 57-58 y 60-61 en lugar de medida de presión con AKS 32R. Ver o06. Manual RS8DD505 © Danfoss 12-2004 EKC 531D1... -
Página 15: Características
Los controles electrónicos no son sustitutos de prácticas ingeni- eriles inadecuadas, por lo tanto Danfoss, no se responsabiliza de productos o componentes de la planta, dañados por motivo de los fallos anteriormente citados. Es responsabilidad del instalador revisar la planta, e instalar los componentes de seguridad necesa- rios. -
Página 16: Comunicación
También se puede ver los nomb- eres de los parámetros de las Si se desea comprobar las medidas funciones de las páginas 4-8. de temperatura registradas anteri- ormente, se podrán ver los registros de datos. Manual RS8DD505 © Danfoss 12-2004 EKC 531D1... -
Página 17: Funcionamiento Manual
El EKC 531D1 registra el punto de refrigeración que soporta la capacidad más elevada. (El punto que requiere la menor presión de aspiración). El parámetro podrá ser alamacenado para su uso en - - - MLC durante un mantenimiento. -
Página 18: Función De Seguridad
Regulación de condensadores: - Si la señal desde el transmisor de presión es menor de lo esperado ó si la presión de condensación es más mayor que el ajuste A30, los ventiladores arrancarán inmediatamente. Manual RS8DD505 © Danfoss 12-2004 EKC 531D1... - Página 19 Instrucciones RI.8H.U-.-- (extraído de este manual). - Para montaje y programación de los controladores. Guía de instalación para operaciones RC.8A.C - Para la conexión de comunicación de datos para controles de refrigeración ADAP-KOOL® . EKC 531D1 Manual RS8DD505 © Danfoss 12-2004...
- Página 20 Danfoss can accept no responsibility for possible errors in catalogues, brochures and other printed material. Danfoss reserves the right to alter its products without notice. This also applies to products already on order provided that such alternations can be made without subsequential changes being necessary in specifications already agreed.
- Página 21 (r28) must be set to this temperature. 10 to 15 K. If there is sensor failure on the outdoor temperature sensor the reference will change over to the r28 setting. EKC 531D1 Supplement to the manual - RS8DD502 © Danfoss 06-2005...
- Página 22 3 K are left out, as there must be a possibility of cooling via the If the entire condenser capacity is controlled by speed regulation, condenser). the capacity will be indicated on the broken line. Supplement to the manual - RS8DD502 © Danfoss 06-2005 EKC 531D1...
