CONTROLADOR DIGITAL COM TRES SALIDAS,
1. DESCRIPCIÓN
MT-543Ri plus

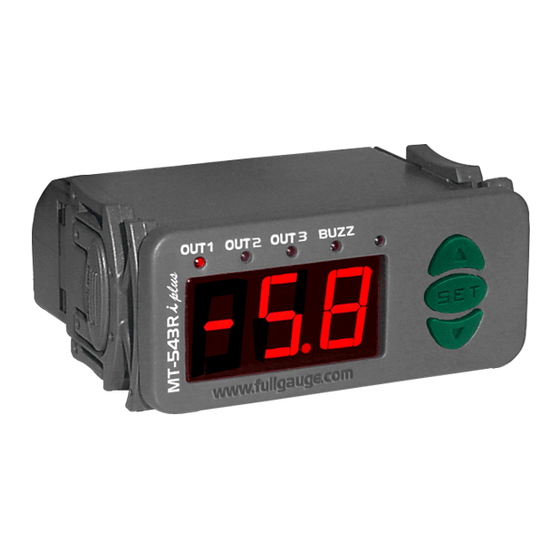

El posee 3 salidas de control de temperatura más un buzzer interno. Como posee
gran versatilidad, permite que la segunda etapa actúe como alarma y la tercera, además de funcionar
como timer cíclico, puede actuar en conjunto con la primera en sistemas que necesiten ventilación
mínima.Através de la salida serial RS-485, permite comunicación con el software SITRAD .
Producto en conformidad con CE (Unión Europea) y UL Inc. (Estados Unidos y Canadá).
2. APLICACIÓN
- Bancos de sangre
- Sistemas multietapas de temperatura
-Acondicionadores de aire
- Centro de Procesamiento de Datos
3. ESPECIFICACIONES TÉCNICAS
- Alimentación:
MT-543Ri plus - 115/230 Vac ±10% (50/60 Hz)
MT-543RiL plus - 12/24 Vac/dc
- Temperatura de control:
Con NTC: -50 hasta 105 ºC (± 0.1 ºC)
Con PT-100: -99 hasta 300 ºC (± 1 ºC)
- Dimensiones:
71 x 28 x 71 mm
- Temperatura de operación:
0 hasta 50 ºC
- Humedad de operación:
10 hasta 90% HR (no condensante)
- Carga máxima:
5(3)A/ 250 Vac 1/8HP por salida
CLASIFICACIÓN ACORDANDO LA NORMAIEC60730-2-9:
- Límite de la temperatura de la superficie de la instalación:
- Tipo de construcción:
Regulador electrónico incorporado
- Acción automática:
Tipo 1
- Control de la contaminación:
Nivel 2
- Voltaje del impulso:
1,5kV
- Temperatura para la prueba de la presión de esfera:
- Aislamiento:
Classe II
4. TABLA DE PARÁMETROS
Fun Descripción
F01
Código de acceso (123)
F02
Corrimiento de indicación (offset)
F03
Modo de operación de la 1ª etapa
F04
Mínimo setpoint permitido al usuario final (1ª etapa )
F05
Máximo setpoint permitido al usuario final (1ª etapa)
F06
Diferencial de control (histerésis) de la 1ª etapa
F07
Retardo mínimo para conectar la salida de la 1ª etapa
F08
Modo de operación de la 2ª etapa
F09
Mínimo setpoint permitido al usuário final ( 2ª etapa )
F10
Máximo setpoint permitido al usuário final ( 2ª etapa)
F11
Diferencial de control (histéresis) de la 2ª etapa
F12
Retardo mínimo para conectar la salida de la 2ª etapa
F13
Tiempo de inhibición de la alarma para conectar el instrumento
F14
Tiempo de alarma activada
F15
Tiempo de alarma des activada
F16
Modo de operación de la 3ª etapa
F17
Mínimo setpoint permitido al usuário final ( 3ª etapa)
F18
Máximo setpoint permitido al usuário final ( 3ª etapa )
F19
Diferencial de control (histéresis) de la 3ª etapa
F20
Retardo mínimo para conectar la salida de la 3ª etapa
F21
Base de tiempo del timer cíclico de la 3ª etapa
F22
Tiempo para activacion del timer cíclico de la 3ª etapa
F23
Tiempo del timer cíclico de la 3ª etapa activada
F24
Tiempo del timer cíclico de la 3ª etapa desactivada
F25
Modo de operación del timer cíclico
F26
Modo de operación del Buzzer
F27
Punto de actuación del Buzzer (límite inferior)
F28
Punto de actuación del Buzzer (límite superior)
F29
Tiempo del Buzzer conectado
F30
Tiempo del Buzzer desconectado
F31 Tiempo de inhibición del Buzzer en la energización
F32
Dirección del equipo en la rede RS - 485 (comunicación serial)
OBS:Para inibir las alarmas OUT2 y BUZZ presione simultáneamente las teclas
MT-543Ri plus
ALARMA, TIMER CICLICO Y
COMUNICACIÓN SERIAL
Ver.03
®
50°C
75°C y 125°C
NTC PT-100
Mín Máx Unid Padrón Mín Máx Unid Padrón
-
- - - - - -
°C
-5.0 5.0 °C 0 -50 50
- -
0 1 1 0 1
°C
-50 105 °C -50 -99 300
°C
-50 105 °C 105 -99 300
°C
0.1 20.0 °C 1 1 40
seg.
1 999 seg. 0 1 999
-
0 4 - 3 0 4
ºC ºC
-50 105 21.0 -99 300
ºC
-50 105 ºC 27.0 -99 300
ºC
0.1 20.0 ºC 1.0 1 40
seg.
1 999 seg. 0 1 999
min.
1 999 min. 0 1 999
seg.
1 999 seg. 1 1 999
seg. seg.
1 999 1 1 999
- -
0 2 0 0 2
ºC -50 ºC
-50 105 -99 300
ºC ºC
-50 105 105 -99 300
ºC ºC
0.1 20.0 1.0 1 40
seg. seg.
1 999 0 1 999
- -
0 1 0 0 1
seg. 5 seg.
1 999 1 999
- -
1 999 0 1 999
- -
1 999 0 1 999
- -
0 4 0 0 4
- -
0 2 1 0 2
ºC ºC
-50 105 -50 -99 300
ºC ºC
-50 105 105 -99 300
seg. 1 seg.
1 999 1 999
seg. seg.
1 999 1 1 999
min. min.
1 999 0 1 999
- -
1 247 1 1 247
y .
SET
F01 - Código de acceso (123)
Es necesario cuando se desea alterar los parámetros de configuración. Para solamente visualizar los
parámetros ajustados no es necesario ingresar este código.
F02 - Corrimiento de indicación (offset)
Permite compensar eventuales errores en la lectura de la temperatura, provenientes del cambio del
sensor o de alteración en el largo del cable.
F03 - Modo de operación de la 1ª etapa
0 - Refrigeración
1 - Calefacción
F04 - Mínimo setpoint permitido al usuario final (1ª etapa )
F05 - Máximo setpoint permitido al usuario final (1ª etapa)
Bloqueo electrónicos cuya finalidad es evitar, que por error, se regule el setpoint en temperaturas
extremadamente altas o bajas.
F06 - Diferencial de control (histerésis) de la 1ª etapa
Es la diferencia de temperatura (histerésis) entre CONECTADAy DESCONECTADAde la salida OUT1.
F07- Retardo mínimo para conectar la salida de la 1ª etapa
Es el tiempo mínimo en que la salida OUT1 permanecerá desconectada, o sea, espacio de tiempo entre
la última parada y la próxima partida.
F08 - Modo de operación de la 2ª etapa
0 - Refrigeración
1 - Calefacción
2 -Alarma intra-rango
3 -Alarma extra-rango
4 -Alarma extra-rango relativo
F09 - Mínimo setpoint permitido al usuário final ( 2ª etapa )
F10 - Máximo setpoint permitido al usuário final ( 2ª etapa)
Bloqueo electrónicos cuya finalidad es evitar, que por error, se regule el setpoint en temperaturas
extremadamente altas o bajas.Cuando la 2ª etapa ( F08 ) es definida como alarma, los puntos de
actuación son definidos en F09 y F10.
F11 - Diferencial de control (histéresis) de la 2ª etapa
Es la diferencia de temperatura (histéresis) entre CONECTAR y DESCONECTAR la salida OUT2.
-
0
F12- Retardo mínimo para conectar la salida de la 2ª etapa
1
Es el tiempo mínimo en que la salida OUT2 permanecerá desconectada, o sea, espacio de tiempo entre
-99
la última parada y la próxima partida.
300
F13 - Tiempo de inhibición de la alarma para conectar el instrumento
2
Esta función sirve para inhibir la alarma durante un período debido al sistema aún no haber alcanzado
0
la temperatura de trabajo.
3
21 F14 - Tiempo de alarma activada
27 Esta función sirve para ajustar el tiempo que la salida OUT2 permanecerá activada. Esta función actua
solamente con la función F08 configurada como alarma.
2
0
F15 - Tiempo de alarma des activada
0
Esta función sirve para ajustar el tiempo que la salida OUT2 permanecerá desactivada. Esta función
1
actua solamente con la función F08 configurada como alarma. Para mantener la alarma siempre
activada basta configurar "0" en esta función.
1
0
F16 - Modo de operación de la 3ª etapa
-99
0 - Refrigeración
300
1 - Calefacción
2 2 - Timer cíclico
0
F17 - Mínimo setpoint permitido al usuário final ( 3ª etapa)
0
5
F18 - Máximo setpoint permitido al usuário final ( 3ª etapa )
0
Bloqueo electrónicos cuya finalidad es evitar, que por error, se regule el setpoint en temperaturas
0
extremadamentete altas o bajas.
0
F19 - Diferencial de control (histéresis) de la 3ª etapa
1
Es la diferencia de temperatura (histéresis) entre CONECTAR y DESCONECTAR la salida OUT3.
-99
300
F20- Retardo mínimo para conectar la salida de la 3ª etapa
1
Es el tiempo mínimo en que la salida OUT3 permanecerá desconectada, o sea, espacio de tiempo entre
1
la última parada y la próxima partida.
0
F21-Base de tiempo del timer cíclico de la 3ª etapa
1
0 - segundos
1 - minutos
F22 - Tiempo para activacion del timer cíclico de la 3ª etapa
Esta función es dependiente del F25. Toda vez que la temperatura alcanzar el valor configurado en
el tiempo configurado en esta función es respetado, para después ser activado el timer cíclico.
Para activar el timer en el momento que el
UL-Underwriters Laboratories
es alcanzado ponga el valor "0" para esta función.
