Position Des Electrodes; Controle Systeme Detection De Flamme - Ecoflam BLU 1700.1 P AB Manual De Instrucciones

REGLAGE DU PRESSOSTAT GAZ DE MINIMUM
Dévisser les vis I et L et enlever le couvercle M. - Positionner le régulateur N à un valeur
équivalent au 60% de la pression nominale d'alimentation du gaz(par ex.: pour gaz nat. avec
pression nom. de 20 mbar, positionner le régulateur à une valeur de 12 mbar; pour G.L.P.
avec pression nom. G30/G31 30/37 mbar, positionner le régulateur à 18 mbar).
- Remonter le couvercle M et visser les vis I et L.
REGULATION DU PRESSOSTAT AIR
Dévisser les vis A et B et enlever le couvercle. Réguler le pressostat air au minimum en tournant le régula-
teur D en position 1. Démarrer le brûleur en 1e allure et effectuer une analyse de la combustion.
A l'aide d'un petit carton obstruer progressivement le conduit d'aspiration de l'air jusqu'à
obtenir une augmentation de CO
connecté à la prise de pression E, jusqu'à obtenir une chute de pression de 1 mbar (10 mm
C.E.). Augmenter progressivement la valeur de la régulation du pressostat jusqu'à obtenir
l'arrêt en sécurité du brûleur. Enlever l'obstruction du conduit, visser le couvercle C et
démarrer le brûleur en appuyant sur la touche de réarmement du coffret de sécurité.
Note: La pression mesurée à la prise de pression E doit être comprise dans les limites de la plage de travail
du pressostat. Sinon, dévisser l'écrou de blocage de la vis F et la tourner graduellement: à droite pour réduire la pres-
sion; à gauche pour l'augmenter. Enfin serrer l'écrou de blocage.
Avec le brûleur éteint, brancher un microamperomètre à courante continue et échelle 0÷50 ou 0÷100 µA. Avec le brûleur en fonc-
tion, et dûment régulé, la valeur lue doit être stable et ne jamais être inférieure à
DMG972).

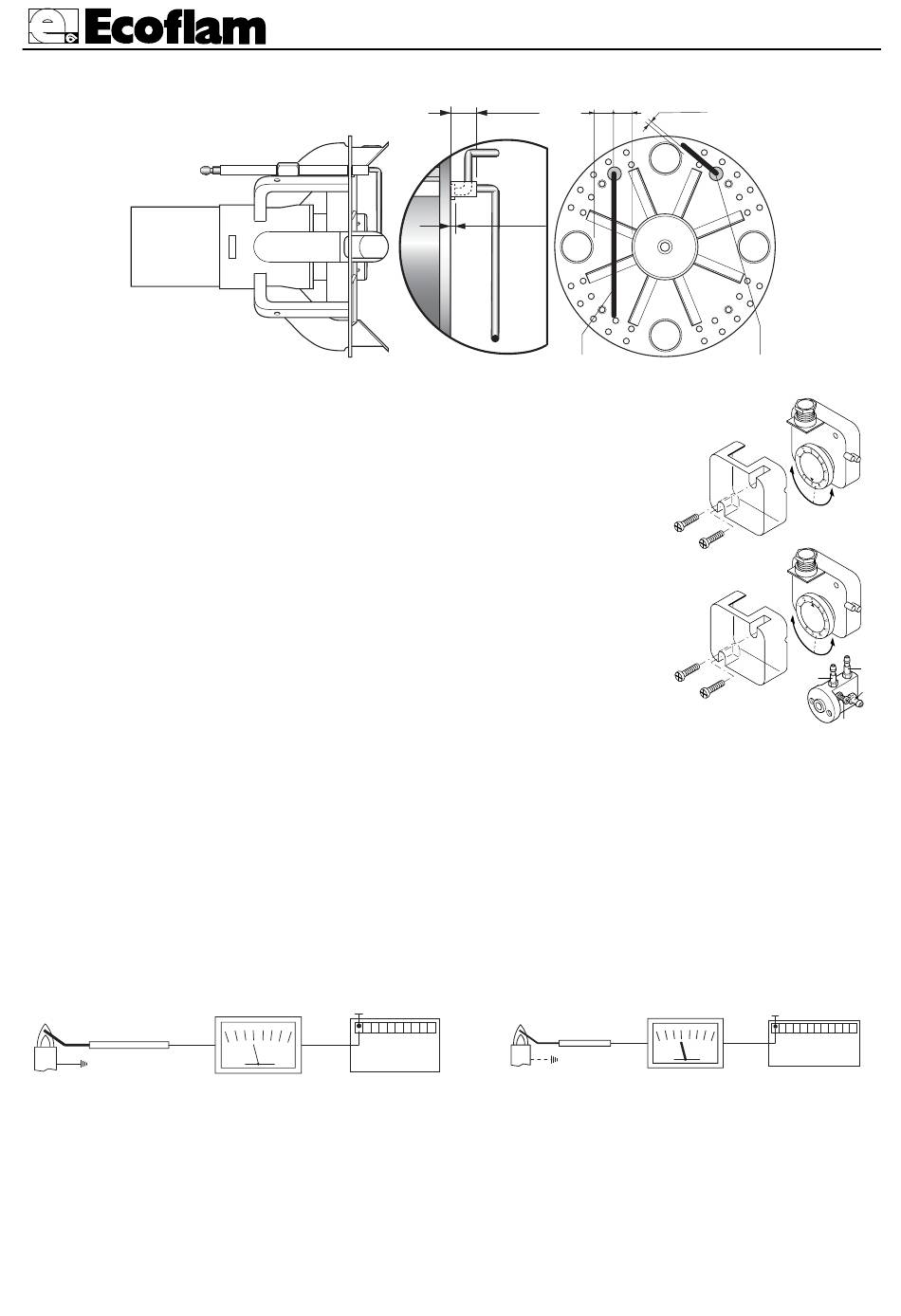

POSITION DES ELECTRODES

de 0,5÷0,8% ou bien, si l'on dispose d'un manomètre
2

CONTROLE SYSTEME DETECTION DE FLAMME

SATRONIC DMG 972
min. 1,5 µA
1
50 µA
LB 472 Blu 1700.1÷2000.1 P AB
8 mm
1,5 mm
Elettrodo di rivelazione
Sonde de ionisation
3 µA (Landis LGB22), 1,5 µA (Satronic
pag.21
2,5 mm
" "
Elettrodo di accensione
Electrode d'allumage
M
I
L
C
A
B
1
min. 3 µA
LANDIS LGB 22
Microamperometro
fondo scala 50 µA
C
N
D
H
G
E
F
