Resumen de contenidos para Fujitsu B24W-7 LED

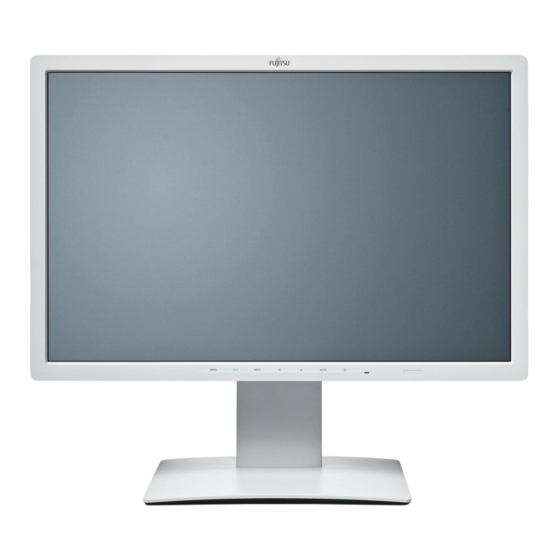

- Página 1 Display Manual de instrucciones FUJITSU Display B24W-7 LED...
- Página 2 Si tiene alguna consulta técnica póngase en contacto con: • nuestra línea directa de asistencia al cliente (Hotline/Service Desk) (véase la lista Service Desk o en Internet: "http://support.ts.fujitsu.com/contact/servicedesk") • su distribuidor • su punto de venta Que disfrute de su nuevo sistema Fujitsu.
- Página 4 Publicado por/Dirección de contacto en la UE Fujitsu Technology Solutions GmbH Mies-van-der-Rohe-Straße 8 80807 Munich (Alemania) "http://www.fujitsu.com/fts/" Copyright © Fujitsu Technology Solutions GmbH 2014. Reservados todos los derechos. Fecha de publicación 03/2014 Nº de pedido: A26361-K1497-Z320-1-7819, edición 1...
-
Página 5: Tabla De Contenido
FUJITSU Display B24W-7 LED Manual de instrucciones La pantalla de cristal líquido ... Indicaciones importantes Puesta en servicio Manejo Indicaciones para el ajuste ergonómico de los colores Solución Aclaraciones sobre la norma ISO 9241-307 Características técnicas... - Página 6 La información sobre la descripción del producto se corresponde con las especificaciones de diseño de Fujitsu y está disponible a efectos comparativos. Los resultados reales pueden variar según otros factores adicionales. Se reserva el derecho a modificar los datos técnicos sin previo aviso. Fujitsu no asume ninguna responsabilidad con respecto a errores técnicos, de redacción o de omisión.
- Página 7 Conector D-SUB ............... . 37 Fujitsu...
- Página 8 Puerto DisplayPort ..............39 Fujitsu...
-
Página 9: La Pantalla De Cristal Líquido
Para llevar a cabo las operaciones descritas, no hace falta ser un "experto". Observe necesariamente las indicaciones de seguridad incluidas en el manual de instrucciones del ordenador y en este manual. Si surgen problemas, diríjase a su distribuidor o a nuestro Service Desk. Fujitsu... -
Página 10: Información Adicional
• referencias a una fuente de información externa, p. ej., una dirección de una página web: Para más información remítase "http://www.fujitsu.com/fts/" • nombres de CD, DVD y denominaciones y títulos de otros materiales, como p. ej.: "CD/DVD "Drivers & Utilities" o el manual "Safety"... -
Página 11: Indicaciones Importantes
Ajuste solamente las resoluciones de pantalla y frecuencias de repetición de imagen indicadas en el capítulo "Características técnicas", Página 35. Si ajusta valores diferentes a los indicados, puede dañar el equipo. En caso de duda, diríjase a su distribuidor o a nuestro Service Desk. Fujitsu... -
Página 12: Cable De Alimentación
Si el equipo se desplaza de un entorno frío a la sala de servicio puede producirse agua condensada. Antes de poner en servicio el equipo, deje que se adapte a la temperatura ambiente y espere hasta que esté absolutamente seco. Fujitsu... -
Página 13: Limpieza Del Equipo
Marcado CE Este aparato, en la versión suministrada, cumple todos los requisitos de las directivas de la CE 2004/108/CE "Compatibilidad electromagnética", 2006/95/CE "Directiva sobre baja tensión" y 2009/125/CE "Directiva sobre diseño ecológico". Fujitsu... -
Página 14: Eliminación Y Reciclaje
Si tiene preguntas respecto a la eliminación, diríjase a su distribuidor, a nuestro Service Desk o bien directamente a: Alemania Bélgica Suiza Fujitsu Technology Solutions RECUPEL SWICO GmbH Boulevard Reyers, 80 Schweizerischer Remarketing y Recycling... -
Página 15: Puesta En Servicio
Le recomendamos que guarde el material de embalaje original. Guarde el material de embalaje original por si lo necesita para transportar nuevamente el equipo. Colocación del equipo Para garantizar una ventilación suficiente, deje las tomas y salidas de aire siempre libres. Fujitsu... -
Página 16: Puesto De Trabajo Ergonómico
► No coloque el puesto de trabajo frente a una ventana (1). ► Coloque el monitor fuera de la zona de alcance de una zona de luz (1). ► Coloque el teclado de manera que sea fácilmente accesible (1). Fujitsu... - Página 17 Dependiendo de la situación, puede convenir utilizar un brazo giratorio o un accesorio similar (VESA FPMPMI); estos pueden adquirirse en tiendas especializadas. Para ello debe desmontarse antes la base del monitor, tal y como se explica en el capítulo "Desmontaje de la base del monitor", Página Fujitsu...
-
Página 18: Montaje De La Base Del Monitor
No retire el pasador de seguridad antes de fijar la plataforma en el monitor y de colocar el monitor en la posición de funcionamiento. ► Coloque la plataforma en el pie de apoyo (1). ► Fije la plataforma con el tornillo (2). ► Coloque el monitor en la posición de funcionamiento. Fujitsu... -
Página 19: Ajuste De La Altura
Ajuste de la rotación El monitor se puede girar ±170°. ► Coja el monitor por los bordes del lateral izquierdo y del lateral derecho de la caja y gírelo hacia la izquierda o hacia la derecha hasta la posición deseada. Fujitsu... -
Página 20: Desmontaje De La Base Del Monitor
"Indicaciones importantes", Página Una calidad de imagen óptima y conformidad según la normativa de la CE solo están garantizadas con los cables de datos suministrados. ► Desconecte el monitor y el PC. ► Desenchufe el cable de alimentación del ordenador. Fujitsu... -
Página 21: Conexión De Cables En El Monitor
únicamente está conectada una fuente de señal. ► Enchufe un conector del cable de audio en el conector hembra AUDIO IN (6) del monitor y asegúrese de que encaja perfectamente. ► Enchufe el cable de alimentación suministrado en el conector hembra de red del monitor. Fujitsu... -
Página 22: Conexión De Cables En El Ordenador
► Enchufe el cable de alimentación del ordenador en una caja de enchufe con toma a tierra. Si su ordenador presenta dos puertos para monitor (uno del controlador de pantalla "integrado" y otro de la tarjeta gráfica independiente), por defecto está activo el puerto de la tarjeta gráfica. Fujitsu... -
Página 23: Manejo
Manejo Manejo Conexión/desconexión del equipo Versión con teclas 1 = Tecla de conexión/desconexión 2 = Indicador de red Fujitsu... - Página 24 El monitor y el ordenador están conectados (ECO Mode). naranja El monitor no recibe ninguna señal de vídeo. apagado El monitor está apagado. ► Conecte el equipo con la tecla de conexión/desconexión (1) o el sensor táctil de conexión/desconexión (1). Fujitsu...
-
Página 25: Indicaciones Sobre Power Management
Cambio de los ajustes del monitor Si es la primera vez que pone el monitor en funcionamiento, debería adaptar de modo óptimo la representación en pantalla a la tarjeta gráfica empleada. Fujitsu... -
Página 26: Modificación De Los Ajustes Del Monitor Con Las Teclas Del Panel De Mando
Aceptación de los ajustes realizados y regreso al menú principal Rechazo de los ajustes realizados y regreso al menú principal Cierre del menú OSD Conexión/desconexión de los altavoces Si el menú OSD no está activado, se pueden realizar los siguientes ajustes: Fujitsu... -
Página 27: Selección De Idioma Con Osd
Volume. ► Pulse la tecla o la tecla para ajustar el volumen de los altavoces integrados. ► Pulse la tecla para activar/desactivar el modo de silencio. ► Pulse la tecla para cerrar el menú. Fujitsu... -
Página 28: Ajuste Del Brillo
► Pulse simultáneamente las teclas INPUT durante unos segundos. Aparece el mensaje Power button locked / unlocked. Para desactivar el bloqueo de la tecla de conexión/desconexión o del sensor táctil de conexión/desconexión, proceda de la misma manera. Fujitsu... -
Página 29: Cambio De Los Ajustes De La Pantalla Con El Menú Osd
► Pulse la tecla o la tecla para marcar otro icono (p. ej., Image). ► Pulse la tecla para seleccionar el icono marcado. Aparecerá la ventana de ajuste Image. ► Pulse la tecla para cerrar el menú OSD. Fujitsu... -
Página 30: Funciones Del Menú Osd
A continuación se describen todas las posibilidades de ajuste del menú principal. Funciones del menú OSD A continuación se describe el menú OSD para el funcionamiento analógico del monitor. Para el funcionamiento digital no están disponibles algunas de las funciones que, debido a la técnica de transferencia digital, son superfluas. Fujitsu... -
Página 31: Ajuste Del Contraste Y Del Brillo
Activación de la ventana de ajuste Mode sRGB Ajuste previo para sRGB (brillo reducido) Office Ajuste para oficina (los valores de Color y Sharpness son ajustables) Photo Ajuste previo para fotografía (Color, Sharpness) Video Ajuste previo para vídeo (Color, Sharpness, ACR) Fujitsu... -
Página 32: Ajuste De La Visualización
Ajuste del volumen Activación de la ventana de ajuste Audio Volume Ajuste del volumen para la reproducción a través de los altavoces integrados Mute Desactivación/activación de los altavoces Input Selección de la señal de entrada de audio (DP, PC Audio) Fujitsu... -
Página 33: Ajuste De La Temperatura De Color Y De Los Colores
Ajuste de la orientación del menú OSD. Con esta función se puede girar 90° el menú OSD. Esta función facilita la lectura del menú OSD gracias a la función de pivote. Este ajuste solo está disponible en los monitores con función de pivote manual. Fujitsu... -
Página 34: Funciones De Ajuste Avanzadas
Auto Processing. Aparece el menú de selección de idioma. Visualización de información Activación de la ventana de ajuste Information Con esta función se muestran datos como la denominación del modelo, el número de serie, la resolución, la frecuencia H/V y el modo ECO. Fujitsu... -
Página 35: Indicaciones Para El Ajuste Ergonómico De Los Colores
- Combinación de color no apta debido a que los puntos de color se encuentran unos muy cerca de otros o los caracteres de línea muy fina no se pueden reconocer o porque se requiere un enfoque continuo de la vista. Fujitsu... -
Página 36: Solución
La imagen parpadea. ► Compruebe si los tornillos del cable de datos del monitor están bien apretados en la caja de enchufe para monitor del ordenador. ► Pulse la tecla AUTO para ejecutar el ajuste automático del monitor. Fujitsu... - Página 37 "granulado") automático del monitor. La pantalla se oscurece La vida útil de la iluminación de fondo es limitada. Si la pantalla se oscureciera demasiado, tendrá que cambiar la iluminación de fondo. ► Diríjase a nuestro Service Desk. Fujitsu...
-
Página 38: Aclaraciones Sobre La Norma Iso 9241-307
El número máximo permitido de píxeles defectuosos se determina mediante la norma internacional ISO 9241‑307. Los monitores LCD de Fujitsu cumplen la clase II para resoluciones bajas y la clase I para resoluciones de 1680 x 1050 (1 764 000 píxeles) y superiores según la norma ISO 9241‑3. -
Página 39: Características Técnicas
Características técnicas Características técnicas Evite que se forme condensación en el margen de temperatura de servicio y en el margen de servicio límite. Nombre de producto B24W-7 LED Nombre de modelo DY24W-7 Dimensiones y peso Diagonal visible 61 cm 0,27 mm Separación entre puntos... -
Página 40: Interfaz Vga Compatible Con Vesa-Ddc
1280 x 720 60 Hz 1280 x 1024 60/75 Hz 1366 x 768 60 Hz 1440 x 900 60 Hz 1600 x 900 60 Hz 1680 x 1050 60 Hz 1920 x 1080 60 Hz 1920 x 1200 60 Hz Fujitsu... -
Página 41: Conector D-Sub
Entrada de vídeo (rojo) Entrada de vídeo (verde) Entrada de vídeo (azul) Masa Masa Masa de vídeo (rojo) Masa de vídeo (verde) Masa de vídeo (azul) +5 V (DDC) Sincron. masa Masa Datos DDC H. sincr. V. sincr. Frecuencia de DDC Fujitsu... -
Página 42: Puerto Dvi-D
Analogue Vertical Sync TMDS Data1– TMDS Data1+ TMDS Data 1/3 Shield Not connected Not connected +5V Power Ground Hot Plug Detect TMDS Data0– TMDS Data0+ TMDS Data 0/5 Shield Not connected Not connected TMDS Clock Shield TMDS Clock+ TMDS Clock– Fujitsu... -
Página 43: Puerto Displayport
Lane 1 (negative) Ground Lane 1 (positive) Lane 0 (negative) Ground Lane 0 (positive) connected to Ground connected to Ground Auxiliary Channel (positivo) Ground Auxiliary Channel (negativo) Hot Plug Detect Return for Power Power for connector (3,3 V 500 mA) Fujitsu...
