preparación de la instalación
INSTALACIÓN DE LA UNIDAD EXTERIOR
• No instale la unidad exterior en un palé de madera.
• Fije la unidad exterior firmemente a la superficie de la base con pernos de anclaje.
PRECAUCIÓN
• El fabricante no es responsable del daño provocado por no mantener el estándar de la instalación.
• Instale la unidad exterior 200mm más elevada que la superficie de la base e instale el agujero de
desagüe para conectar el tubo al desagüe.
• La base de hormigón debe ser 1,5 veces más grande que la parte inferior de la unidad exterior.
• Puede generarse agua condensada durante el funcionamiento de la calefacción. Preste atención a la
resistencia al agua y al desagüe de la base de hormigón en donde está instalada la unidad exterior.
(Puede formarse hielo en la superficie de la base durante el invierno)
• Es necesario instalar una malla metálica o una barra de acero cuando las unidades exteriores se
instalan en una base poco firme.
• Cuando instale varias unidades exteriores al mismo tiempo, instale la viga en H en la base de hormigón.
(Cuando instale varias unidades exteriores, puede instalarlas en la base de hormigón).
• Instale la viga en H (150mm x 150mm x t10 : especificación básica) o el soporte de absorción de
vibración para que sobresalga de la base de hormigón.
• Después de instalar la viga en H o el soporte de absorción de vibración, aplique anticorrosivo.
• Instale un bloque cuadrado (t=20mm o superior) o un soporte de absorción de vibración para evitar que
la vibración de la unidad exterior sea liberada a la superficie de la base cuando se instale el hormigón
para la unidad exterior.
• Coloque la unidad exterior en la viga en H o en el soporte de absorción de vibración y fíjelo con el
perno, la tuerca y la arandela. (La fuerza de soporte es superior a 3,5kN)

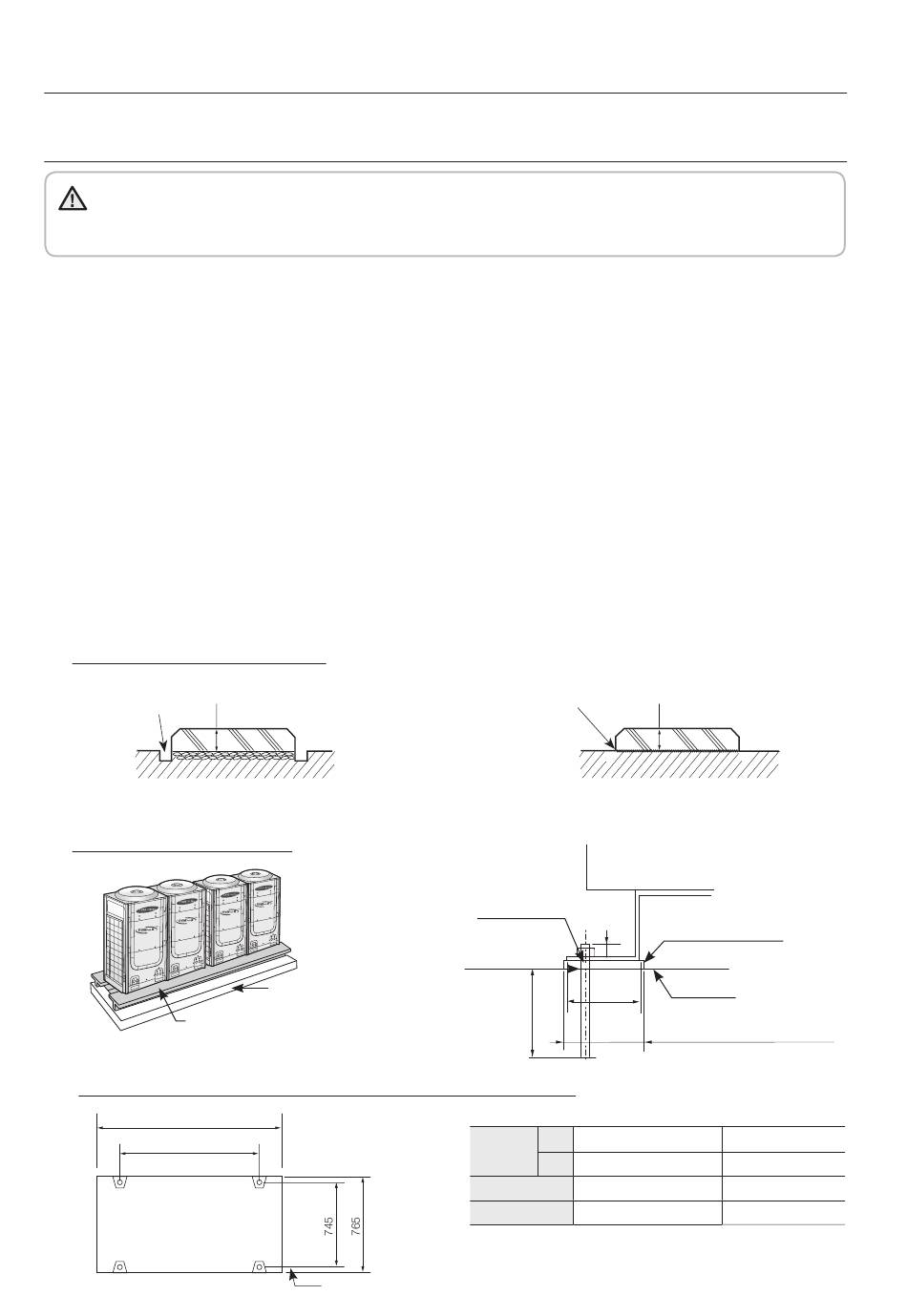

Construcción del montaje de la base
Agujero de
desagüe
<Cuando se instala en el suelo>
Instalación de la unidad exterior
Viga en H o soporte de
absorción de vibración
Montaje de la base y posición del perno de anclaje de la unidad exterior
A
B
08_ preparación de la instalación
200 o más
Base de hormigón
Perno de anclaje
Instale la unidad exterior
horizontalmente en el suelo
<Cuando se instala en el tejado>
Perno de
anclaje
Tuerca, arandela
de resorte
50mm
HP*
)
Modelo
HR*
)
A
B
*
)
HP : Heat Pump (Bomba de calor)
HR : Heat Recovery (Recuperación de calor)
200 o más
Unidad exterior
20mm
Bloque cuadrado
Viga en H
A
A+10~20mm o más
RVXVHT080/100/120
RVXVHT140/160
RVXVRT080/100/120
RVXVRT140/160
880
738
(Unidad : mm)
1200
1058
