Cableado de la Fuente de Alimentación y del Sensor

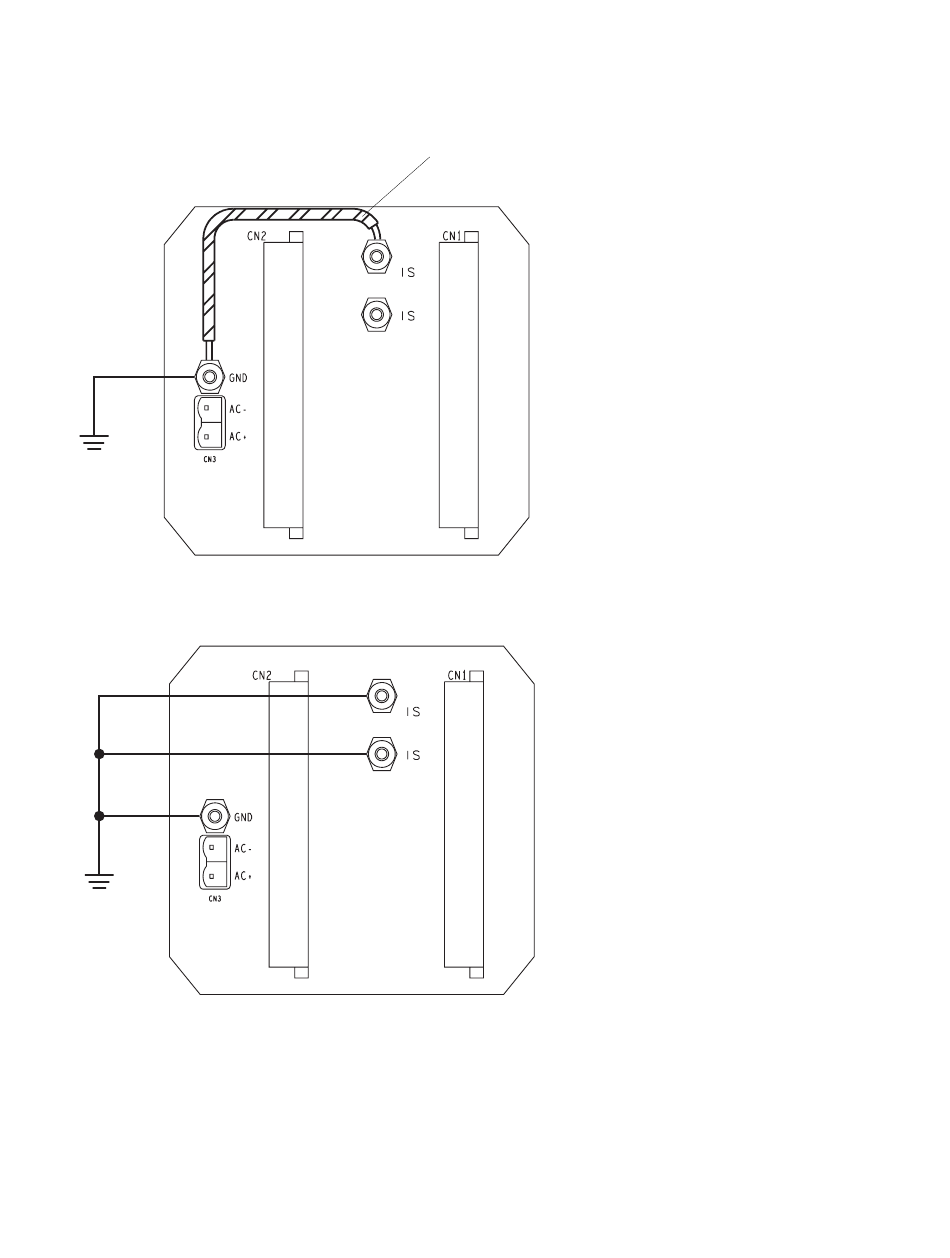

Figura 4-2a. Detalle de puesta a tierra — típico
Tierra
física
Figura 4-2b. Detalle de puesta a tierra — Instalaciones del sensor en áreas peligrosas
Tierra
física
20
continuación
Hilo de tierra
Si no aplica una normativa nacional, siga las
pautas que se indican a continuación para la
puesta a tierra:
• Use conductor de cobre, calibre 14 AWG (2.5
mm²) o superior.
• Mantenga todos los hilos de tierra tan cortos
como sea posible, impedancia menor a 1 ohm.
• Un hilo de tierra instalado por la fábrica, que
conecta las terminales de tierra de la fuente de
alimentación y de tierra I.S., debe permanecer en
su lugar.
• Conecte la tierra de la fuente de alimentación
directamente a tierra física.
• Para instalación en áreas peligrosas en Europa,
use el estándar EN 60079-14 como pauta.
• Para lograr igualación de potencial y cumplir con
los estándares de CENELEC para instalaciones
en áreas peligrosas en Europa, conecte el
terminal de tierra de la fuente a los terminales de
tierra adecuados dentro del área peligrosa,
usando una línea de igualación de potencial.
Si no aplica una normativa nacional, siga las
pautas que se indican a continuación para la
puesta a tierra:
• Use conductor de cobre, calibre 14 AWG
(2.5 mm²) o superior.
• Mantenga todos los hilos de tierra tan cortos
como sea posible, impedancia menor a 1
ohm.
• Conecte las tierras I.S. y la tierra de la fuente
directamente a tierra física.
Manual de Instrucciones del Transmisor RFT9739 de Montaje en Rack
