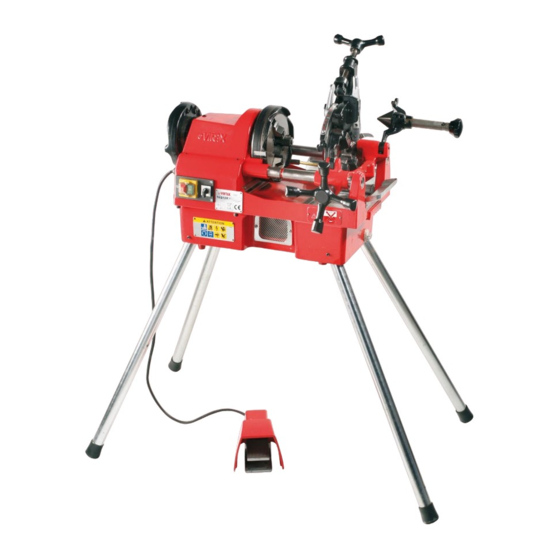

- Página 1 Roscadora para tubos hasta 2” Manual de instrucciones 162120...
-
Página 2: Declaración Ce De Conformidad
DECLARACIÓN CE DE CONFORMIDAD VIRAX 39, Quai de Marne - B.P. 197 - 51206 ÉPERNAY Cedex - FRANCIA declara que la máquina designada abajo 162120 VIRAX Máquina roscadora de ½ a 2” Se ajusta a las disposiciones de las siguientes Directivas 2006/95/EG sobre el material eléctrico destinado a utilizarse con determinados límites de tensión... - Página 4 Le agradecemos por la compra de la roscadora 162120 y por su confianza. Virax, un actor principal en la fabricación y la comercialización de herramientas para los oficios de Sanitario, Ingeniería climática y Cobertura le acompaña en su labor diaria: Virax, para que se revele su talento.
-
Página 5: Tabla De Contenido
Consignas relativas a su protección o a la de las personas que se encuentran cerca ..Consignas relativas al mantenimiento de la máquina ............Consignas relativas al almacenamiento de la máquina ........... 10 Presentación general de la roscadora 162120.......... 11 Funciones de base ......................11 Diámetro de los tubos que se pueden roscar ..............11 Tubos que pueden ser roscados, cortados o desbarbados .......... - Página 6 Utilización de la cabeza 1/4 – 3/8" (Ref. 162150) ..........28 Instalación de la cabeza ....................28 Ajuste del diámetro de roscado ..................29 Ajuste del diámetro exterior de roscado ................29 Apertura manual de los peines ..................29 Reemplazo de los peines ..................0 Reemplazo de los peines en la cabeza 2"...
-
Página 7: Consignas De Seguridad
Consignas de seguridad La roscadora Virax 162120 es una máquina electro-mecánica que puede presentar ciertos peligros. Por lo tanto es importante respetar las consignas siguientes para evitarse o provocar a otros heridas o daños que pueden resultar serios. Consignas generales de seguridad Selección de la herramienta... -
Página 8: Instrucciones De Seguridad Relativas A La Zona De Trabajo
La pasta se aplica naturalmente a la mano, esta práctica puede ocasionar heridas. Importante: La sociedad Virax no podrá ser considerada como responsable de accidentes ocurridos por el uso de la máquina para fines que no son los fines para los cuales se ha diseñado la misma. -
Página 9: Consignas De Manutención Y De Trabajo
– Coloque imperativamente el tubo o uno o varios estemples, denominados también servidores. (Referencia Virax: estemples sin pies: 161100; estemple con pies: 161110) Si la longitud libre del tubo en la parte posterior de la máquina es muy importante (típicamente más de 1 m en el vacío), corre el riesgo de que se produzca el siguiente fenómeno:... - Página 10 – No porte corbata, bufanda, pendentifs, cabellos largos, ropa ancha, pulseras, anillos, etc. que podrían ser atrapadas por las piezas en rotación – Porte gafas de protección protegiendo sus ojos de las proyecciones de aceite y sobre todo de las astillas. En caso de proyección de aceite, aclarar abundantemente y consultar un médico oftalmólogo si aparecen problemas de visión.
-
Página 11: Consignas Relativas Al Mantenimiento De La Máquina
Verifique regularmente el nivel de aceite. Usted no debe roscar los tubos sin un caudal de aceite suficiente. – Usted debe utilizar uno de los aceites suministrados por Virax ya que todos los ensayos mecánicos se han realizado con estos aceites. Aceites que se pueden utilizar: ●... -
Página 12: Consignas Relativas Al Almacenamiento De La Máquina
únicamente por personal homologado por la sociedad Virax. Importante: La sociedad Virax no podrá ser considerada como responsable por accidentes ocurridos como resultado de una operación de mantenimiento no autorizada. -
Página 13: Presentación General De La Roscadora 162120
En opción, una cabeza con apertura manual (Ref. 162150) permite roscar tubos de 1/4" a 3/8". Tubos que pueden ser roscados, cortados o desbarbados Los tubos que se pueden utilizar en la máquina 162120 están definidos por las normas siguientes (remítase a las ediciones en el idioma de su país): 1. -
Página 14: Tipos De Roscados Posibles
Además de las tres funciones de base (corte, desbarbado, roscado), la máquina permite utilizar un aparato para ranurar Virax (Ref. 162400, aparato en opción) para tubos huecos de acero al carbono que van de 1 a 6" y con un espesor de máximo de 3,4 a 5,5 mm, de conformidad con las normas... -
Página 15: Características Generales
Características generales ● Potencia: 1100 W ● Velocidad de rotación: 34 rpm Peso de la máquina sola, sin los pies de fi jación y sin la cabeza de roscado: 51,5 kg Peso de los pies: 6,2 kg Peso de la cabeza de roscado 2": 6,6 kg ●... -
Página 16: Desplazamiento Y Colocación De La Máquina
– desplazamiento manual – desplazamiento por carro Virax diseñado especialmente para la roscadora 162120 (Ref. 162160) Importante: 1) Es necesario vaciar el depósito de aceite antes de desplazar de forma importante la máquina. -
Página 17: Desplazamiento Manual
(Los otros lugares de la máquina no aseguran una toma segura.) Desplazamiento mediante carro El carro plegable diseñado por Virax (Ref. 162460) permite el transporte y la utilización de la máquina 2" sin necesidad de colocarla sobre sus pies:... - Página 18 Para colocar la máquina en el carro: ● Desenganche el gancho de fijación pulsando la empuñadura con el pie, levante la empuñadura hasta que el carro esté completamente desplegado y bloquee las dos palancas de fijación (palancas orientadas hacia abajo): Gancho de Gancho de fijación...
-
Página 19: Inclinación De La Máquina
Inclinación de la máquina La máquina colocada a nivel en sus pies o en su carro de transporte presenta una inclinación de 2° hacia adelante: 2 ° Esta inclinación permite evitar que el aceite chorree hacia la parte posterior en el tubo. Cuide que esta inclinación se respete en el lugar de trabajo. -
Página 20: Colocación De Un Tubo
Colocación de un tubo ● Abra los dos mandriles suficientemente. ● Inserte el tubo por la parte posterior, si la configuración de trabajo lo permite, para que el extremo del tubo a maquinar esté a nivel de la herramienta que se deba utilizar. ●... -
Página 21: Corte De Un Tubo
Corte de un tubo La máquina dispone de un corta tubos que permite cortar tubos de 1/4" a 2" de acero al carbono así como tubos de acero inoxidable. Cuchillas de corta tubos disponibles: – Cuchilla para tubos de acero al carbono: Ref. 162470 (tubos definidos por las normas EN 10208-2, EN 10216-1, EN 10217-1 y EN 10255;... -
Página 22: Desbarbado De Un Tubo
Desbarbado de un tubo La máquina dispone de un desbarbador que permite achaflanar el extremo de los tubos de 1/4 à 2". ● Levante el corta tubos y la cabeza de roscado. ● Coloque el tubo y apriete los dos mandriles. ●... -
Página 23: Roscado De Un Tubo
Roscado de un tubo En estándar, la máquina se suministra con la cabeza de roscado que permite roscar tubos de 1/2" a 2". En opción, también es posible utilizar una cabeza que permite roscar tubos de 1/4" a 3/8" (Ref. 162150). Realización del roscado ●... -
Página 24: Realización De Dobles Roscados En Tubos De Pequeña Longitud (Niples O Bobinas)
Realización de dobles roscados en tubos de pequeña longitud (niples o bobinas) Virax suministra en opción porta-niples que permiten realizar un doble roscado en los tubos de pequeña longitud y de diámetro de 1/2" a 2" :... - Página 25 Diámetros disponibles: Diámetro del Longitud mínima de la Referencia Virax porta-niple bobina (mm) 1/2 “ 162450 3/4 “ 162451 1 “ 162452 1 ¼ “ 16245 1 ½ “ 162454 2 “ 162455 ● Realice el primer roscado como se indica en el párrafo precedente.
- Página 26 ● Realice el segundo roscado: ● Retire el porta-niple con su niple. ● Con una llave hexagonal de 17 mm, afloje los tornillos manteniendo la coquilla superior y libere el niple. Importante: Libere el niple aflojando la coquilla de fijación y no desatornillando el niple. (La parte central es muy estrecha para recibir las mordazas de una pinza.
-
Página 27: Utilización De La Cabeza De Roscado 2" (Ref 162151)
Utilización de la cabeza de roscado 2" (Ref 162151) Instalación de la cabeza Observación: A la entrega de la máquina, la cabeza está equipada con sus peines. ● Coloque el eje de basculamiento de la cabeza en su cilindro de recepción: ●... -
Página 28: Ajuste Del Diámetro De Roscado
Ajuste del diámetro de roscado ● Afloje la palanca de bloqueo del plato de levas girando en sentido horario: Observación: En la palanca se encuentra inscrita la indicación “Tighten" acompañada de una flecha orientada en sentido antihorario. Esta flecha indica el sentido de apriete (en inglés, “tighten"... -
Página 29: Ajuste Del Diámetro Exterior De Roscado
Ajuste del diámetro exterior de roscado Para un diámetro determinado, las identificaciones por encima de la indicación de diámetro permiten aumentar el diámetro exterior del roscado; las identificaciones por debajo de la indicación de diámetro permiten disminuir el diámetro exterior de roscado: aumento del diámetro exterior del aumento del diámetro exterior del roscado... -
Página 30: Utilización De La Cabeza 1/4 - 3/8" (Ref. 162150)
Utilización de la cabeza 1/4 – 3/8" (Ref. 162150) Esta cabeza opcional permite roscar los tubos de 1/4" a 3/8". Instalación de la cabeza Observación: A la entrega, la cabeza no está equipada con sus peines. Ver en la página 32 el procedimiento de colocación de los peines para la cabeza 1/4 –... -
Página 31: Ajuste Del Diámetro De Roscado
Ajuste del diámetro de roscado ● Afloje la palanca de apriete del plato porta levas girando en sentido antihorario: ● Coloque la regleta para llevar la indicación de diámetro correspondiente al tubo frente a la marca: Observación: Las dos marcas 1/4 G y 3/8 G corresponden al estándar de roscado BSPT (G para Gas). -
Página 32: Reemplazo De Los Peines
NPT… (El estándar de roscado está grabado en la cara opuesta al peine.) Coloque correctamente los peines que corresponden al estándar de roscado que va a utilizar. 2) Los cuatro peines se deben remplazar por cuatro peines nuevos suministrados por Virax, a exclusión de todos los otros. - Página 33 ● Afloje la palanca de bloqueo del plato porta levas girándolo en el sentido inverso al indicado por la flecha: ● Sujetando la palanca de ajuste, coloque la regleta para que la indicación “Remove dies" (“Retirar los peines") esté frente a la identificación (se requiere un cierto esfuerzo): y apretar la palanca de bloqueo para conservar el ajuste inicial de la cabeza.
-
Página 34: Reemplazo De Los Peines De La Cabeza 1/4 - 3/8
● Coloque la leva de ajuste en función del diámetro del tubo y del diámetro exterior de roscado deseado (ver páginas 26 y 27). ● Apriete la palanca girándola en el sentido indicado por la flecha. Reemplazo de los peines de la cabeza 1/4 – 3/8" ●... - Página 35 ● Coloque los nuevos peines respetando la marcación (peine n° 1 en el alojamiento n° 1, peine n° 2 en el alojamiento n° 2…), la muesca orientada en sentido antihorario. (Inserte cada peine en tope.) Observación: El orden de inserción de los peines es indiferente. ●...
-
Página 36: Operaciones De Mantenimiento
Operaciones de mantenimiento Importante: Sólo se autorizan las operaciones descritas en este capítulo. Todas las otras operaciones se deben realizar por un personal homologado por la sociedad Virax. Limpieza del circuito de aceite ● Retire las astillas que se acumulan en el depósito de recepción y limpie la rejilla de recepción de las astillas. -
Página 37: Remplace Las Escobillas De Carbón Del Motor
Añada aceite, si resulta necesario, virtiéndolo directamente en el depósito. (Nivel mínimo de aceite: semi-diámetro de la alcachofa) Importante: Debe utilizar uno de los aceites suministrados por Virax. (Ver en la página 9 las referencias de los diferentes aceites que se pueden utilizar.) ●... -
Página 38: Recuperación De La Holgura En El Husillo
● Retire las escobillas de carbón de su alojamiento: ● Coloque una nueva escobilla de carbón (Ref. 753066), coloque la tapa de protección, monte la rejilla de protección. Recuperación de la holgura en el husillo Esta operación se debe realizar si el husillo motor comienza a presentar cierta holgura desde alante hacia atrás. -
Página 39: Reemplazo Del Corta Tubos
Reemplazo del corta tubos Remplace el corta tubos cuando presenta signos de fisura o cuando está roto. (Corta tubo para la máquina 162120: Ref. 753072) ● Mediante un saca-grupilla de 8 mm, libere el eje del corta tubo golpeando hacia la parte delantera de la máquina:... -
Página 40: Reemplazo Del Cono De Desbarbado
Reemplazo del cono de desbarbado Remplace el cono de desbarbado cuando presenta signos de desgaste. (Cono de desbarbado para la máquina 162120: Ref. 753075) ● Retire la grupilla sujetando el cono mediante un saca grupilla de 5 mm: ● Retire el cono, remplácelo por el nuevo y cambie la grupilla. -
Página 41: Reemplazo De Las Mordazas Del Mandril Delantero
Reemplazo de las mordazas del mandril delantero Las mordazas del mandril delantero se deben remplazar cuando presentan signos de desgaste. (Juego de 3 mordazas para la máquina 162120: Ref. 753069) Observación: No se necesita desmontar los porta mordazas para remplazar las mordazas. - Página 42 ● Retire la mordaza tirando hacia sí y recupere el pasador y el muelle asociados: Mordaza y tornillo de parada en Mordaza y tornillo de parada en translación (colocado aquí en el translación (colocado aquí en el lado derecho de la mordaza, no está lado derecho de la mordaza, no está...
-
Página 43: Reemplazo De Los Porta Mordazas Del Mandril Delantero
Reemplazo de los porta mordazas del mandril delantero Los porta mordazas se deben remplazar cuando presentan signos de desgaste. (Porta mordaza para la máquina 162120: Ref. 753068) Observaciones: 1) No se necesita desmontar las mordazas para desmontar los porta mordazas. - Página 44 ● Coloque el disco porta mordaza cara posterior hacia arriba y desatornille el anillo helicoidal de accionamiento de los porta mordazas: ● Gire el disco porta mordaza y retire los tres porta mordazas: ● Coloque los nuevos porta mordazas respetando los números: porta mordaza n° 1 en el alojamiento n°...
- Página 45 Punta de husillo Punta de husillo Leva de la punta Leva de la punta Corona Corona Alojamiento para la leva Alojamiento para la leva de la punta del husillo de la punta del husillo ● Atornille el disco porta mordazas sobre la punta del husillo.
-
Página 46: Diagnósticos Y Soluciones
Diagnósticos y soluciones Importante: Si usted constata problemas que no forman parte de esta lista, contacte Virax o a su representante para definir la acción Servicio Post-Venta apropiada Problemas relativos al funcionamiento de la máquina Problema constatado Causas posibles Acciones correctoras La toma de alimentación no... -
Página 47: Problemas Relativos Al Roscado
El caudal de aceite en la limpie la alcachofa. (Ver cabeza es insuficiente. página 34.) Añada aceite suministrado por Virax (ver página 9) virtiendo El nivel de aceite es directamente en el depósito. insuficiente. (Nivel mínimo de aceite: semi- diámetro de la alcachofa) Cambie el aceite (ver página... - Página 48 Cambie el aceite (ver página Aceite usado. 35) y ponga aceite suministrado por Virax (ver página 9). Ajuste el diámetro de roscado para obtener el resultado El roscado no es o es muy El diámetro exterior de roscado esperado.
-
Página 49: Problemas Relacionados Con El Corta Tubos
Problemas relacionados con el corta tubos Remplace la cuchilla del corta La cuchilla del corta tubos está El corte obtenido no es tubos por una nueva. (Ver neto. gastada. página 36.) Remplace el corta tubos por uno nuevo. (Ver página 37.) El corta tubos está... -
Página 50: Vista Detallada
Vista detallada Si necesita una pieza en particular, indique el título de la vista detallada así como el número en esta vista de la pieza. Vista detallada del bastidor... -
Página 51: Vista Detallada Del Motor Y De La Bomba De Aceite
Vista detallada del motor y de la bomba de aceite Bomba... -
Página 52: Vista Detallada De La Transmisión
Vista detallada de la transmisión... -
Página 53: Vista Detallada Del Carro
Vista detallada del carro... -
Página 54: Vista Detallada De La Cabeza De Roscado 2" Con Apertura Automática
Vista detallada de la cabeza de roscado 2" con apertura automática... -
Página 55: Vista Detallada De La Cabeza De Roscado 1/4" - 3/8
Vista detallada de la cabeza de roscado 1/4" - 3/8"... -
Página 56: Vista Detallada Del Corta Tubos
Vista detallada del corta tubos... -
Página 57: Vista Detallada Del Desbarbador
Vista detallada del desbarbador 26 29 26 26 29 26 29 26 26 29 26... -
Página 58: Partes De Un Porta Niple
Partes de un porta niple ⑦ ① ② ③ ④ ⑤ ⑥... - Página 59 FR- Retrouvez la liste de nos distributeurs sur www.virax.com EN – Find the list of our dealers on www.virax.com IT – Trova il rivenditore Virax più vicino a te su www.virax.com ES - Encuentra el listado de distribuidores en www.virax.com PT - Encontre a lista de nossos revendedores www.virax.com...
