5.3.4.2 Volumen de aire constante

Los sistemas de volumen de aire constante (CAV) son sistemas centralizados de ventilación que se utilizan para abastecer
grandes zonas comunes con la mínima cantidad de aire acondicionado. Estos sistemas son anteriores a los sistemas VAV y
también pueden encontrarse en edificios comerciales antiguos divididos en varias zonas. Estos sistemas precalientan el aire
fresco con unidades de tratamiento del aire (AHU) que tienen bobinas de calefacción. Muchos se utilizan también para
edificios con aire acondicionado y disponen de bobinas de refrigeración. Los ventiloconvectores suelen emplearse para
satisfacer los requisitos de calefacción y refrigeración de zonas individuales.
®
Solución VLT
Un convertidor permite obtener importantes ahorros energéticos y, al mismo tiempo, mantener un control adecuado del
edificio. Los sensores de temperatura y de CO
Tanto si se utiliza para controlar la temperatura como la calidad del aire, o ambas cosas, un sistema CAV puede controlarse
para funcionar de acuerdo con las condiciones reales del edificio. A medida que disminuye el número de personas en el
área controlada, disminuye la necesidad de aire nuevo. El sensor de CO
los ventiladores de alimentación. El ventilador de retorno se modula para mantener un valor de consigna de presión estática
o una diferencia fija entre los caudales de aire de alimentación y de retorno.
Las necesidades de control de la temperatura varían en función de la temperatura externa y del número de personas de la
zona controlada. Cuando la temperatura desciende por debajo del valor de consigna, el ventilador de alimentación puede
disminuir su velocidad. El ventilador de retorno se modula para mantener un valor de consigna de presión estática. Si se
reduce el caudal de aire, también se reduce la energía utilizada para calentar o enfriar el aire nuevo, lo que supone un
ahorro adicional.
Varias características del convertidor de frecuencia HVAC especializado de Danfoss pueden emplearse para mejorar el
rendimiento de un sistema CAV. Uno de los aspectos que hay que tener en cuenta para controlar un sistema de ventilación
es la mala calidad del aire. Es posible ajustar la frecuencia mínima programable para mantener un mínimo de alimentación
de aire, al margen de la señal de realimentación o de referencia. El convertidor también incluye un controlador PID de tres
zonas y tres valores de consigna que permite controlar tanto la temperatura como la calidad del aire. Aunque se alcance
una temperatura adecuada, el convertidor mantiene una alimentación de aire suficiente como para ajustarse a los requisitos
del sensor de calidad de aire. El controlador puede verificar y comparar dos señales de realimentación para controlar el
ventilador de retorno manteniendo un diferencial de caudal de aire fijo entre los conductos de alimentación y de retorno.
Cooling coil
D1
D2
D3

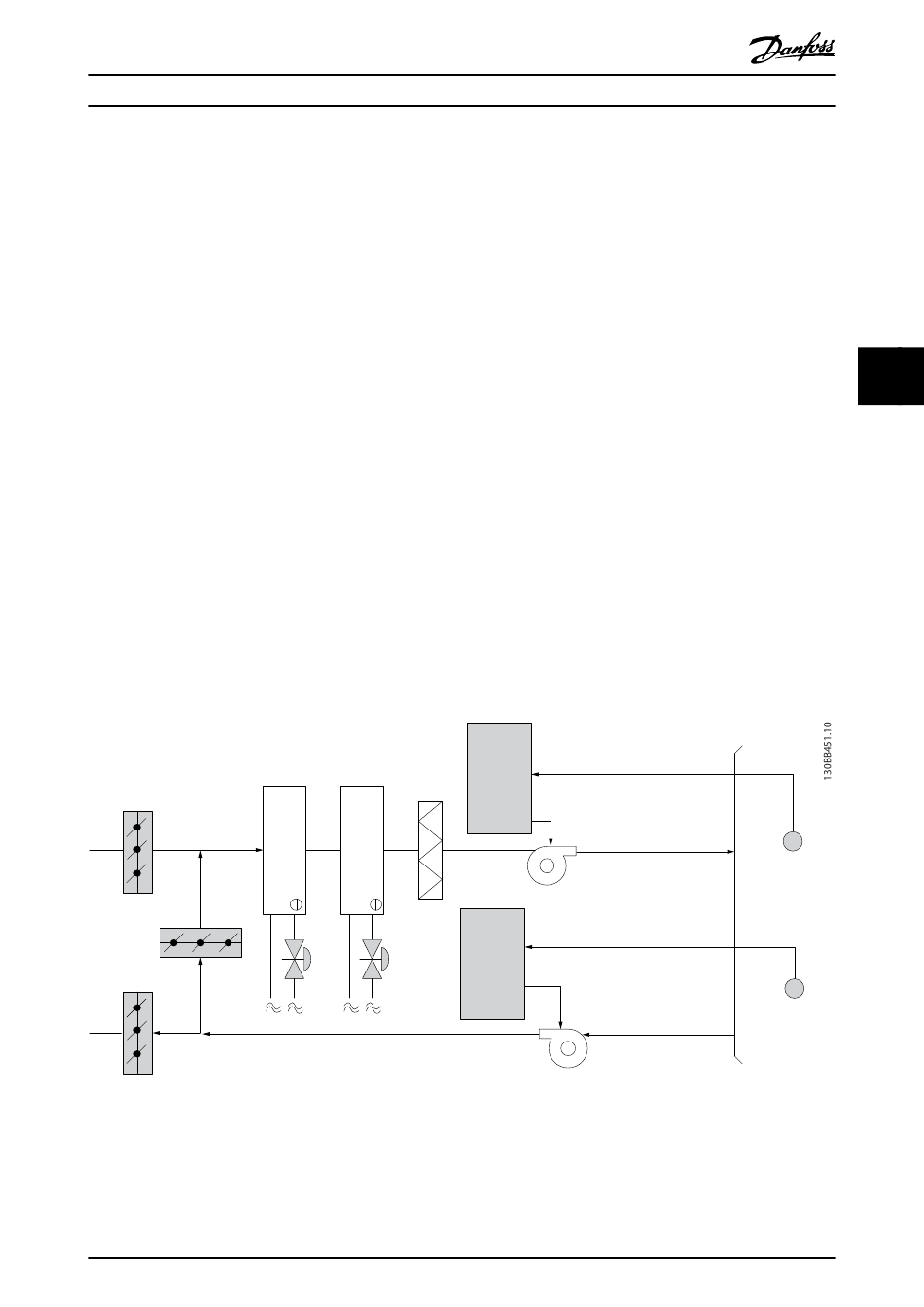

Ilustración 5.17 Convertidor utilizado en un sistema de volumen de aire constante
Si desea obtener más información, solicite al distribuidor de Danfoss la nota sobre la aplicación Volumen de aire constante:
mejora de los sistemas de ventilación CAV.
