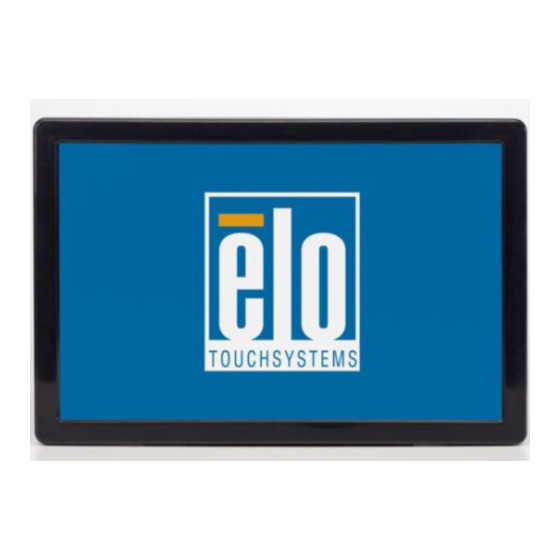

- Página 1 Manual del usuario del Touchmonitor ET2239L con pantalla LCD de 22”...
- Página 2 Elo TouchSystems Monitor táctil ET2239L con pantalla LCD de 22” Manual del usuario Revisión C E868611 Elo TouchSystems 1-800-ELOTOUCH www.elotouch.com...
- Página 3 Reconocimiento de marcas comerciales IntelliTouch, Capacitiva en superficie (SC), Reconocimiento de pulso acústico (APR), Elo TouchSystems, TE Logo y Tyco Electronics son marcas comerciales. Otros nombres de productos mencionados en el presente documento podrían ser marcas comerciales o marcas registradas de sus respectivas empresas.
-
Página 4: Tabla De Contenido
Cuidado y manejo de su Touchmonitor ................23 Apéndice B ....................... 24 Especificaciones técnicas................24 Especificaciones del ET2239L ..................... Dimensiones del Touchmonitor ET2239L con pantalla LCD de 22” ........Información de reglamentación ..................28 Garantía ........................... 31 Manual del usuario Elo TouchSystems ET2239L 4... -
Página 5: Introducción
CAPÍTULO INTRODUCCIÓN Acerca del producto Su nuevo monitor táctil ET2239L de Elo TouchSystems combina el desempeño confiable de la tecnología táctil con los últimos avances en el diseño de pantallas de cristal líquido (LCD, siglas en inglés). El monitor incluye los siguientes elementos: •... -
Página 6: Instalación Y Configuración
CAPÍTULO INSTALACIÓN Y CONFIGURACIÓN Este capítulo trata acerca de cómo instalar el monitor táctil con pantalla LCD y cómo instalar el software del controlador de Elo TouchSystems. -
Página 7: Desempacado De Su Touchmonitor
Cable USB Cable de video (no está incluido con analógico los modelos ET2239L- xxxx-x-A-x) Cable serial Caja de control OSD CD y Guía de instalación rápida (no está incluido con los modelos ET2239L-Axxx) Manual del usuario Elo TouchSystems ET2239L 7... -
Página 8: Conexión De La Interfaz
Conecte el otro extremo a la computadora. 4 Conecte la caja de control del OSD al monitor . 5 Pulse el botón de encendido en el panel posterior para encender el Manual del usuario Elo TouchSystems ET2239L 8... - Página 9 . Manual del usuario Elo TouchSystems ET2239L 9...
-
Página 10: Instalación Del Controlador Táctil
Windows detecta su monitor táctil, siga las instrucciones en pantalla para instalar un monitor Plug & Play genérico. Elo TouchSystems provee el software del controlador que permite que su monitor táctil funcione con su computadora. Los controladores se encuentran en el CD incluido con el producto, para los siguientes sistemas operativos: •... - Página 11 Examinar para seleccionar el directorio \EloUSB en el CD-ROM de Elo. Seleccione Siguiente. Una vez el controlador de la pantalla táctil de Elo TouchSystems se ha detectado, seleccione Siguiente nuevamente. Verá varios archivos mientras se están copiando.
- Página 12 Haga clic en Abrir, luego en OK para ejecutar el programa EloCd.exe. Siga las instrucciones en pantalla para completar la configuración del controlador para su versión de Windows. Manual del usuario Elo TouchSystems ET2239L 12...
-
Página 13: Orientación De Montaje Del Monitor
Si no, el monitor se puede colocar en posición vertical. Para esta posición, el panel de conexión de cables puede estar a cualquier lado, como lo muestran las ilustraciones abajo. Vista posterior del monitor - Posición vertical Manual del usuario Elo TouchSystems ET2239L 13... -
Página 14: Ángulo De Orientación De Montaje Para Vistas Horizontales
Ángulo de orientación de montaje para vistas horizontales La orientación de montaje puede estar a un ángulo de hasta 90º desde el punto vertical, como lo muestran las siguientes ilustraciones . 90º 90º Manual del usuario Elo TouchSystems ET2239L 14... -
Página 15: Ángulo De Orientación De Montaje Para Vistas Verticales
Ángulo de orientación de montaje para vistas verticales La orientación de montaje puede estar a un ángulo de hasta 90º desde el punto vertical, como lo muestra la siguiente ilustración . 90° Manual del usuario Elo TouchSystems ET2239L 15... -
Página 16: Funcionamiento
Nota: No maneje el monitor táctil si ve el mensaje OOR, porque podría resultar en daños al LCD. Si se presenta el mensaje OOR, configure la modalidad de video dentro del rango permisible . Manual del usuario Elo TouchSystems ET2239L 16... -
Página 17: Caja De Control Del Osd
1) Automáticamente ajusta la imagen en la pantalla (esta función no está disponible para los modelos ET2239L-xxEx) 2) Selecciona las opciones de ajuste de los menús OSD. Después de ajustar los valores, el monitor guardará los cambios automáticamente . Manual del usuario Elo TouchSystems ET2239L 17... - Página 18 “Desbloquear encendido.” Si los mantiene pulsados durante 2 segundos más, la ventana conmuta a “Bloquear encendido.” NOTA: Por defecto, la pantalla OSD desaparecerá si no se registra ninguna actividad durante 30 segundos . Manual del usuario Elo TouchSystems ET2239L 18...
-
Página 19: Opciones De Control Del Osd
• Ajusta el tiempo durante el cual se muestra el menú OSD. Idioma • Selecciona el idioma utilizado para el menú OSD entre inglés, francés, alemán, español, italiano, chino tradicional, chino simplificado o japonés . Manual del usuario Elo TouchSystems ET2239L 19... - Página 20 (VGA y DVI). Varios Nitidez • Ajusta la nitidez del video. Información de la pantalla • La frecuencia de la señal de sincronización horizontal/vertical bajo la entrada indicada. Manual del usuario Elo TouchSystems ET2239L 20...
-
Página 21: Modalidades De Visualización Preestablecidas
El monitor tiene configuraciones preestablecidas para las modalidades de video más usadas. Se ajustará automáticamente el tamaño de la imagen y el centrado para cualquiera de las modalidades de video relacionadas en el Apéndice B, ET2239L Tabla de especificaciones, bajo la sección “Modalidades de visualización preestablecidas.”... -
Página 22: Solución De Problemas
Ver el Capítulo 3 y el Apéndice B para mayor información acerca de las modalidades de video permitidas. La función táctil no funciona Verifique que el cable serial o USB esté asegurado en ambos extremos. Manual del usuario Elo TouchSystems ET2239L 22... -
Página 23: Apéndice A
éstas. Es importante que mantenga el monitor táctil seco. No vierta líquido en o sobre el monitor táctil. Si el monitor táctil llega a mojarse, no intente repararlo por su cuenta. Manual del usuario Elo TouchSystems ET2239L 23... -
Página 24: Cuidado Y Manejo De Su Touchmonitor
Directiva sobre la reutilización de dispositivos eléctricos y electrónicos (WEEE) En la Unión Europea, esta etiqueta indica que este producto no debe botarse con la basura doméstica. Se debe depositar en unas instalaciones adecuadas para permitir su recuperación y reciclaje. Manual del usuario Elo TouchSystems ET2239L 24... -
Página 25: Apéndice B
APÉNDICE ESPECIFICACIONES TÉCNICAS... -
Página 26: Especificaciones Del Et2239L
Min 200 cd/m APR: 270 cd/m típicamente; 212 cd/m Secure Touch: 270 cd/m típicamente; Min 212.5 cd/m Tiempo de respuesta Tiempo de elevación: 3.6 ms (típicamente) Tiempo de caída: 1.4 ms (típicamente) Manual del usuario Elo TouchSystems ET2239L 25... - Página 27 Condiciones de almacenamiento Temp: -20° C ~ 60° C Humedad: 10% ~ 90% (Sin condensación) Altitud: 0 ~ 12,192 m Dimensiones (HxWxD) 530 x 352 x 78 mm Peso (antes de empacar) 8.48 kg Manual del usuario Elo TouchSystems 2239L 26...
-
Página 28: Dimensiones Del Touchmonitor Et2239L Con Pantalla Lcd De 22
Dimensiones del Touchmonitor ET2239L con pantalla LCD de 22” Nota: Busque los archivos mecánicos detallados en: www.elotouch.com Manual del usuario Elo TouchSystems 2239L 27... -
Página 29: Información De Reglamentación
Este equipo genera, usa y puede emitir energía de frecuencia de radio y la instalación inadecuada y el uso en desacuerdo con las instrucciones pueden provocar interferencia perjudicial para las comunicaciones de radio. Manual del usuario Elo TouchSystems 2239L 28... - Página 30 Verifique si es fuente de emisión, apagando y encendiendo el equipo. b) Si determina que este equipo causa interferencia, intente eliminar la interferencia practicando una o más de las siguientes medidas: Manual del usuario Elo TouchSystems 2239L 29...
- Página 31 III. Etiqueta de seguridad Se han expedido las siguientes marcas para la unidad, las cuales aparecen en la etiqueta de seguridad como lo muestra la ilustración abajo: Manual del usuario Elo TouchSystems 2239L 30...
-
Página 32: Garantía
Vendedor, llevarse a cabo en las instalaciones del Vendedor o en las del Comprador. Si el Vendedor no puede modificar, reparar o reemplazar un Producto para cumplir con la Manual del usuario Elo TouchSystems 2239L 31... - Página 33 Comprador. El Comprador indemnizará y exonerará al Vendedor de toda responsabilidad, reclamo, pérdida, costo o gasto (que incluye honorarios razonables de abogado) atribuibles a los productos, declaraciones o garantías del Comprador relacionados con estos. Manual del usuario Elo TouchSystems 2239L 32...
-
