Medidor ciego de fl ujo electromagnético 2551
*3-2552.090*
3-2551.090
Rev. 18 06/19
• English
• Deutsch
• Français
• Español
• Italiano
• Português
中文
Descripción

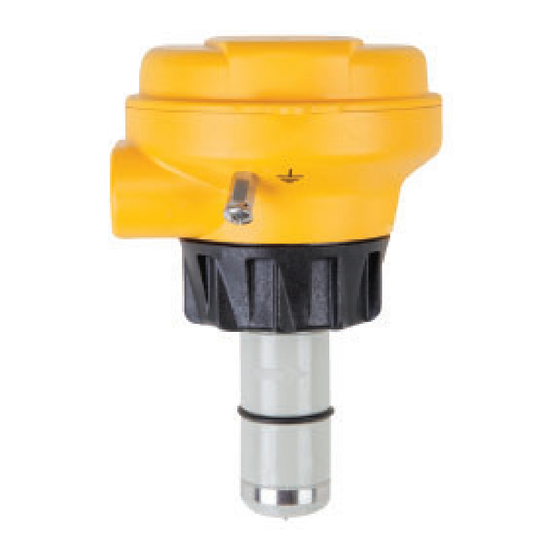

El medidor de fl ujo electromagnético 2551 de Signet es un sensor de fl ujo magnético
estilo inserción. El diseño patentado del sensor está disponible en una variedad
de materiales resistentes a la corrosión para proporcionar fi abilidad a largo plazo y
costos de mantenimiento mínimos. Entre las combinaciones de materiales mojados
se incluyen PP/Acero inoxidable 316, PVDF/Hastelloy-C y PVDF/Titanio. El 2551 se
instala de forma rápida y segura en una amplia selección de conexiones de fl ujo para
suministrar una medición de fl ujo exacta en tuberías de tamaños que varían de DN15 a
DN900 (½ a 36 pulg.).
Los medidores de fl ujo electromagnético 2551 de Signet están disponibles con una
salida de frecuencia o datos en serie (S
9900-1BC, Controlador Multi-Parámetro Signet 8900 o Transmisor Signet 9900, o
una salida de 4 a 20 mA para una entrada directa a un sistema a PLC, SCADA o de
telemetría.
Todos los medidores de fl ujo electromagnético 2551 disponen de detección de tubos
vacíos y diagnósticos asistidos por LED. Se dispone de la herramienta de confi guración
3-0252 USB de Signet para ajustar las características de rendimiento del 2551 a fi n de
adaptarlo a los requisitos específi cos de la aplicación.

Tabla de contenido

Información sobre la garantía ..................................................................2
Registro del producto ..............................................................................2
Compatibilidad química ...........................................................................2
Dimensiones ............................................................................................2
Información sobre seguridad ...................................................................2
Especifi caciones ......................................................................................3
Guía de inicio rápido ...............................................................................3
Instalación ...............................................................................................4
Ubicación de la conexión.........................................................................4
Posición de montaje del sensor...............................................................4
Confi guración de los equipos ..................................................................5
Cableado con salida de circuito de 4-20 mA ...........................................6
Cableado con frecuencia Equipo de otro fabricante................................8
Confi guración de calibración y software ..................................................8
Promediado y Sensibildad .......................................................................9
Datos de calibración:
Factores K y valores de corriente de escala total ...........................10-12
Mantenimiento y Resolución de problemas......................................13-14
Información para pedidos .................................................................15-16
Instrucciones de operación
3
L) para uso con el Controlador de Lotes Signet
L) ...................................7
3
Español

Publicidad

Tabla de contenido
loading

Resumen de contenidos para GF 2551

  • Página 1: Tabla De Contenido

    Instrucciones de operación Descripción El medidor de fl ujo electromagnético 2551 de Signet es un sensor de fl ujo magnético estilo inserción. El diseño patentado del sensor está disponible en una variedad de materiales resistentes a la corrosión para proporcionar fi abilidad a largo plazo y costos de mantenimiento mínimos.
  • Página 2: Información Sobre La Garantía

    No exceder los valores máximos especifi cados de completamente relleno y los artículos deben devolverse a su temperatura y presión. ofi cina o distribuidor de ventas de GF. Utilizar gafas de seguridad o una careta durante los Es posible que el producto devuelto sin un formulario de procedimientos de instalación o servicio.
  • Página 3: Especifi Caciones

    -P0, -P1, -P2 ....Polipropileno y acero inoxidable cableado y calibración del medidor de fl ujo electromagnético 316L (1.4404) Signet 2551-XX-11 con salida de frecuencia o de datos -T0, -T1, -T2 ....PVDF y titanio -V0, -V1, -V2 ....PVDF y Hastelloy-C en serie (S L), y del medidor de fl...
  • Página 4: Instalación

    • Para lograr una medición precisa, el 2551 requiere un tubo completamente lleno ENTER y un perfi l de fl ujo turbulento completamente desarrollado. • En instalaciones verticales, arme el 2551 de manera que los orifi cios del conducto queden orientados hacia abajo; esta orientación impedirá que la condensación 9900 punto de inyección...
  • Página 5: Confi Guración De Los Equipos

    4 terminales. Los terminales de cableado situados dentro de la cubierta CONEXIONES. amarilla son idénticos bien sea que se use el 2551-XX-11 (salida de frecuencia o S L digital) o el 2551-XX-12 (salida de 4-20 mA).
  • Página 6: Sugerencias Generales De Instalación Y Conexión A Tierra

    • El medidor de fl ujo electromagnético acepta una resistencia de circuito máxima de 300 Ω. • Todos los medidores de fl ujo electromagnético 2551-XX-12 se envían desde fábrica con la salida de 4-20 mA ajustada a una escala de 0 a 5 m/s (0 a 16,4 pies/s). Si este intervalo de funcionamiento es apropiado, no es necesario hacer ajustes.
  • Página 7: Cableado Con Salida De Frecuencia O Digital (S 3 L)

    2551-XX-11 emite una señal digital (S compatible con el Signet 8900 y 9900. • El 2551 recibe alimentación de 5 V CC del 8900 o 9900. No se requiere alimentación adicional. • El 8900 mostrará un fl ujo de 0 (cero) durante periodos de fl ujo inverso.
  • Página 8: Cableado Con Frecuencia Equipo De Otro Fabricante

    Confi guración de calibración y software No es necesario efectuar ninguna calibración para empezar a usar el 2551. Los valores de aplicación y rendimiento están predeterminados para cumplir con los requisitos de la mayoría de las aplicaciones.
  • Página 9: Promediado Y Sensibildad

    50 segundos (o más). Sensibilidad • El ajuste de SENSIBILIDAD determina la respuesta del 2551 a cambios súbitos del caudal. Este ajuste "anula" la función de promediado por un tiempo que sea lo sufi cientemente largo para poder mostrar un cambio real en el caudal, y seguidamente permite reanudar el cálculo de promedios.
  • Página 10: Factores K Y Valores De Corriente De Escala Total

    32,69 242,49 917,82 PV8S030 75,81 20,03 395,71 1497,76 PV8S040 41,87 11,06 716,56 2712,19 PV8S060 19,71 5,21 1521,92 5760,46 PV8S080 11,73 3,10 2558,12 9682,50 PV8S100 7,43 1,96 4037,60 15282,3 PV8S120 5,23 1,38 5734,87 21706,48 Medidor ciego de fl ujo electromagnético 2551...
  • Página 11 IR8S080 11,61 3,07 2584,23 9781,30 DN32 PVMT012 446,07 117,85 67,25 254,56 IR8S100 7,36 1,94 4078,8 15438,2 DN40 PVMT015 278,83 73,67 107,59 407,23 IR8S120 5,18 1,37 5793,39 21927,98 DN50 PVMT020 159,36 42,10 188,26 712,55 Medidor ciego de fl ujo electromagnético 2551...
  • Página 12 5,24 1,39 5722,73 21660,53 TES DE HIERRO GALVANIZADO PARA TUBOS CATÁLOGO IR4T010 558,50 147,56 53,71 203,31 1¼ IR4T012 334,45 88,36 89,70 339,51 1½ IR4T015 248,97 65,78 120,49 456,07 IR4T020 146,00 38,57 205,48 777,76 Medidor ciego de fl ujo electromagnético 2551...
  • Página 13: Mantenimiento Y Resolución De Problemas

    Fije el puente conector en la posición correcta. El medidor de fl ujo electromagnético está defectuoso Envíe el equipo a la fábrica para su reparación El 2551 no es el modelo correcto. El modelo de frecuencia es 3-2551-11 Coloque el puente conector azul de forma El puente conector azul está...
  • Página 14 Errores del sistema (interferencia de ruido eléctrico). Rojo (sin destellar): Error del instrumento (componente electrónico defectuoso). Si el 2551 detecta un tubo vacío: • La salida de frecuencia se fi jará en 0 Hz si los electrodos no están mojados. • La salida digital (S L) se fi...
  • Página 15: Información Para Pedidos

    159 000 839 Juego de conector impermeable, 1 juego, NPT de ½ pulg. 1222-0042 159 001 379 O-ring para tapa de plástico transparente, EPR (EPDM) 3-0252 159 001 808 Herramienta de confi guración USB Medidor ciego de fl ujo electromagnético 2551...
  • Página 16: Descripción

    4 a 20 mA de salida № de pieza Código Descripción del fabricante 3-2551-P0-12 159 001 110 Polipropileno y acero inoxidable 316L, DN15 to DN100 (½ to 4 in.), 3-2551-T0-12 159 001 113 PVDF y titanio, DN15 to DN100 (½ to 4 in.)
