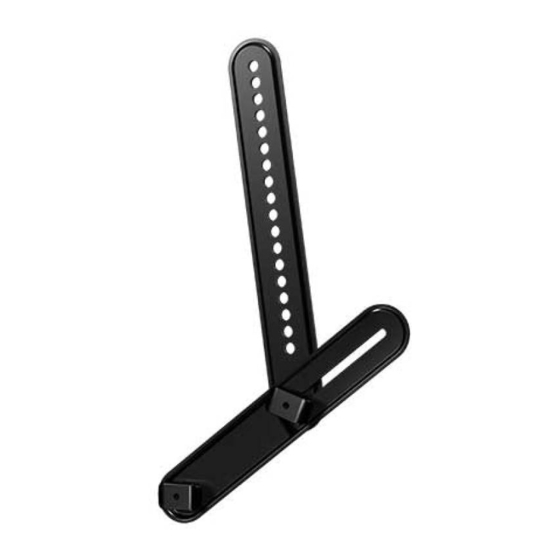

- Página 1 SA405 INSTRUCTION MANUAL We’ll Make It Stress-Free If you have any questions along the way, just give us a call: 1-800-359-5520 We’re ready to help!
-
Página 2: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS PLEASE READ ENTIRE MANUAL PRIOR TO USE – SAVE THESE INSTRUCTIONS Before You Begin Please verify the following items: Your TV, soundbar, soundbar mount, and any accessories you plan to install DO NOT EXCEED the specifi ed weight limit of your TV wall mount. -
Página 3: Customer Service
WARNING: • This soundbar mount is only designed for use with TV wall mounts that meet third party safety certifi cations. • This soundbar mount is ONLY designed to mount BELOW the television (see Figure 3). • This soundbar mount is designed to be installed and utilized only as specifi ed in this manual. The manufacturer is not responsible for improper assembly, use, or handling of this product. - Página 4 Weight Restrictions DO NOT EXCEED 15 lbs. (6.8 kg) Weight Limit for SA405 15 lbs. for this Soundbar Mount (6.8 kg) Weight Limit for Your TV Mount Avoid potential personal injuries and property damage! CAUTION: The weight of your TV, PLUS this soundbar mount, your soundbar, and any accessories, MUST BE LOWER than the maximum weight rating of your TV mount.
- Página 5 Items Needed Phillips Screwdriver Level Party Certifi ed TV Wall Mount * Included in this Kit *Your TV wall mount may vary from the 3/16 in. Hex Key illustrations throughout this manual — note that the procedure to install the soundbar is the same.
- Página 6 Supplied Parts and Hardware This product contains small items that could be a choking hazard if swallowed. WARNING: Before starting assembly, verify all parts are included and undamaged. If any parts are missing or damaged, do not return the damaged item to your dealer; contact Customer Service. Never use damaged parts! NOTE: Not all hardware included will be used.
- Página 7 Parts and Hardware for STEP 1 & STEP 3 Mount Spacer Washer Washer M4/M5 M6/M8 Large Large Washer Washer M4/M5 M6/M8...
- Página 8 Parts and Hardware for STEP 1 & STEP 3 (continued) M4 x 16mm M5 x 16mm M6 x 16mm M6 x 25mm M8 x 20mm...
- Página 9 M4 x 40mm M5 x 40mm M6 x 40mm M6 x 50mm TV Spacers 22mm M8 x 40mm...
- Página 10 Secure the Brackets onto Your Sound Bar STEP 1 Look at the mounting holes on the back of your soundbar to determine your install method A, B or C. : Rivets with a manufacturer’s OPTION supplied hanger bracket : Key hole slots OPTION : Threaded inserts OPTION...
- Página 11 Rivets with a Manufacturer’s Supplied Hanger Bracket OPTION Attach the soundbar brackets your soundbar’s hanger bracket with knobs and keyhole screws Bottom of Soundbar & Hanger Bracket SOUNDBAR MANUFACTURER SUPPLIED HANGER BRACKET...
- Página 12 Key Hole Slots OPTION Assemble knobs and keyhole screws Attach the soundbar brackets your soundbar using the knob assemblies. IMPORTANT: If needed, use fender washers under soundbar bracket to rest fl at onto the soundbar surface.
- Página 13 Bottom of Soundbar...
- Página 14 Threaded Inserts OPTION Attach the soundbar brackets to your soundbar using two screws and washers IMPORTANT: If needed, use fender washers under soundbar bracket to rest fl at onto the soundbar surface.
- Página 15 screws washers Bottom of Soundbar...
- Página 16 Prepare Your TV (if mounted) STEP 2 If your TV is already mounted: Follow your TV mount’s manual for CAUTION: instructions on how to safely remove your TV and TV bracket. Remove any cables attached to your TV. Remove your TV/bracket assembly from your wall plate, arm assembly, or pillar.
- Página 18 Install Soundbar Bracket with Your TV Mount STEP 3 Determine which screw diameter Step 3.1 Step 3.2 fits your monitor or TV — M4, M5, M6, or M8. • For TVs with a fl at/ unobstructed back, follow Step 3.1. •...
- Página 19 IMPORTANT: To offset the shift in Standard confi gurations shown. height of your TV bracket, due to the For special applications, contact soundbar brackets , you MUST use Customer Service. washers , in the top hole locations. Step 3.1 Step 3.2 CAUTION: Verify adequate thread engagement with...
- Página 20 STEP 3.1 10 11 12 13 14 screws 06 08 07 09 Install your TV mount’s interface bracket washers with soundbar brackets and washers NOTE: Sound bar brackets washers install BETWEEN your TV and TV brackets. NOTE: Extra screws and washers are provided, if needed for better fi...
- Página 21 STEP 3.2 15 16 17 18 19 screws 06 08 07 09 Install your TV mount’s interface bracket washers with soundbar brackets , washers spacers NOTE: Sound bar brackets washers install BETWEEN your TV and TV brackets. NOTE: Extra screws and washers are provided, if needed for better fi...
- Página 22 Adjust Soundbar Bracket STEP 4 Adjust both arms of soundbar brackets until your soundbar or soundbar hanger is in your desired position. NOTE: You may need to reposition the hole locations in soundbar brackets to adjust your soundbar to the desired position. IMPORTANT: The fi...
- Página 23 B & C OPTION OPTIONS ≤ 2 in. (51 mm) ≤ 2 in. (51 mm)
- Página 24 (continued) STEP 4 CAUTION: The MIDDLE connection of soundbar brackets must not extend beyond the edge of the TV. 01 01...
- Página 25 soundbar brackets NOTE: The should be positioned as vertically as possible.
- Página 26 Tighten Connections STEP 5 Once your soundbar or soundbar hanger is in the desired position, tighten ALL screw and knob connections. IMPORTANT! Do not over-tighten the screws — this will deform the washers.
- Página 27 Hang Your TV/Soundbar Assembly STEP 6 Follow your TV wall mount installation manual to hang your TV assembly. B & C OPTION OPTIONS...
-
Página 28: Antes De Comenzar
ESPAÑOL INSTRUCCIONES DE SEGURIDAD IMPORTANTES LEA EL MANUAL COMPLETO ANTES DE UTILIZAR ESTE PRODUCTO – CONSERVE ESTAS INSTRUCCIONES Antes de comenzar Verifi que los siguientes puntos: Que su televisor, la barra de sonido, la montura de barra de sonido y cualquier accesorio que vaya a instalar NO EXCEDAN el límite de peso especifi... - Página 29 ESPAÑOL ADVERTENCIA: • Esta montura de barra de sonido ha sido diseñada exclusivamente para su uso con soportes de pared para televisores que cumplan las certifi caciones externas de seguridad. • Esta montura de barra de sonido ha sido diseñada EXCLUSIVAMENTE para colocarse DEBAJO del televisor (consulte la Figura 3).
-
Página 30: Restricciones De Peso
Restricciones de peso PÁGINA 4 NO EXCEDA los 6,8 kg (15 lb) en la 6,8 kg Límite de peso de SA405 montura de barra de sonido (15 lb) Límite de peso de su soporte para televisor Evite posibles lesiones personales y daños materiales. -
Página 31: Piezas Necesarias
Piezas necesarias ESPAÑOL PÁGINA 5 *El soporte de pared para su televisor puede variar de las ilustraciones que aparecen en este manual. Tenga en cuenta que Este kit incluye el procedimiento de instalación de la barra de sonido no varía. Piezas y elementos de sujeción suministrados PÁGINA 6 ADVERTENCIA:... -
Página 32: Instale El Soporte De La Barra De Sonido
ESPAÑOL PÁGINA 10 Instale el soporte de la barra de sonido PASO 1 Observe los orifi cios de montaje situados en la parte trasera de su barra de sonido para determinar su método de instalación A, B o C. A: Remaches con soporte para colgar independiente. -
Página 33: Orificios Roscados
ESPAÑOL PÁGINA 14 Orificios roscados OPCIÓN Acople los soportes a la barra de sonido utilizando los dos tornillos arandelas IMPORTANTE: Si lo necesita, use arandelas de protección bajo el soporte de la barra de sonido para mantener plana la superfi cie. PÁGINA 16 PASO 2 Prepare su televisor (si está... - Página 34 ESPAÑOL PÁGINA 18 PASO 3 Instale el soporte de la barra de sonido con el de su televisor Determine el diámetro de los tornillos para su monitor y su tipo de televisor: M4, M5, M6, o M8. • Para televisores con dorso plano/libre de obstrucciones, siga el Paso 3-1. * •...
- Página 35 PÁGINA 20 PASO 3-1 ESPAÑOL Monte el soporte de acoplamiento de su montura para televisor con los soportes de la barra de sonido y arandelas NOTA: Los soportes y las arandelas barra de sonido instalan entre el televisor y televisión corchetes. NOTA: Se proporcionan tornillos y arandelas adicionales, si es necesario para un mejor ajuste (Tornillos de televisión son demasiado cortos - o demasiado largo).
-
Página 36: Ajuste El Soporte De La Barra De Sonido
ESPAÑOL PÁGINA 22 PASO 4 Ajuste el soporte de la barra de sonido Ajuste los dos brazos de los soportes de la barra de sonido hasta que esta o su soporte se encuentren en la posición deseada. NOTA: Posiblemente necesite reubicar los orifi cios de los soportes de la barra de sonido para ajustarla a la posición deseada. -
Página 37: Ajuste Las Conexiones
ESPAÑOL PÁGINA 26 PASO 5 Ajuste las conexiones Cuando la barra de sonido o su soporte se encuentre en la posición deseada, ajuste TODAS las conexiones de tornillos y perillas. ¡IMPORTANTE! No ajuste en exceso los tornillos ya que podría deformar las arandelas. PÁGINA 27 Colgar el conjunto de barra de sonido/televisor PASO 6... - Página 40 Thank you for choosing Sanus! Please take a moment to let us know how we did: Call us: 1-800-359-5520 Email us: info@sanus.com Find us on Facebook: SANUS Leave a review: sanus.com Follow us on Twitter @sanussystems ©2016 Milestone AV Technologies. All rights reserved.
