U
Introducir los valores nominales y de tolerancia deseados en los
campos de datos. En este ejemplo para una tolerancia de forma de
círculo sólo se dispone del campo de tolerancia de redondez y se
introdujo una tolerancia de 0,15.
U
Pulsar la tecla FINALIZAR para mostrar el resultado de la tolerancia.
Se muestran los valores de tolerancia y reales. En este ejemplo, el
valor de tolerancia era más grande que el valor real y el test de
tolerancia aprobada. Para indicar un test positivo se muestra una
marca.
U
Pulsar la tecla FINALIZAR de nuevo para volver a la pantalla DRO. En
la casilla de la softkey TOL también se muestra la marca.

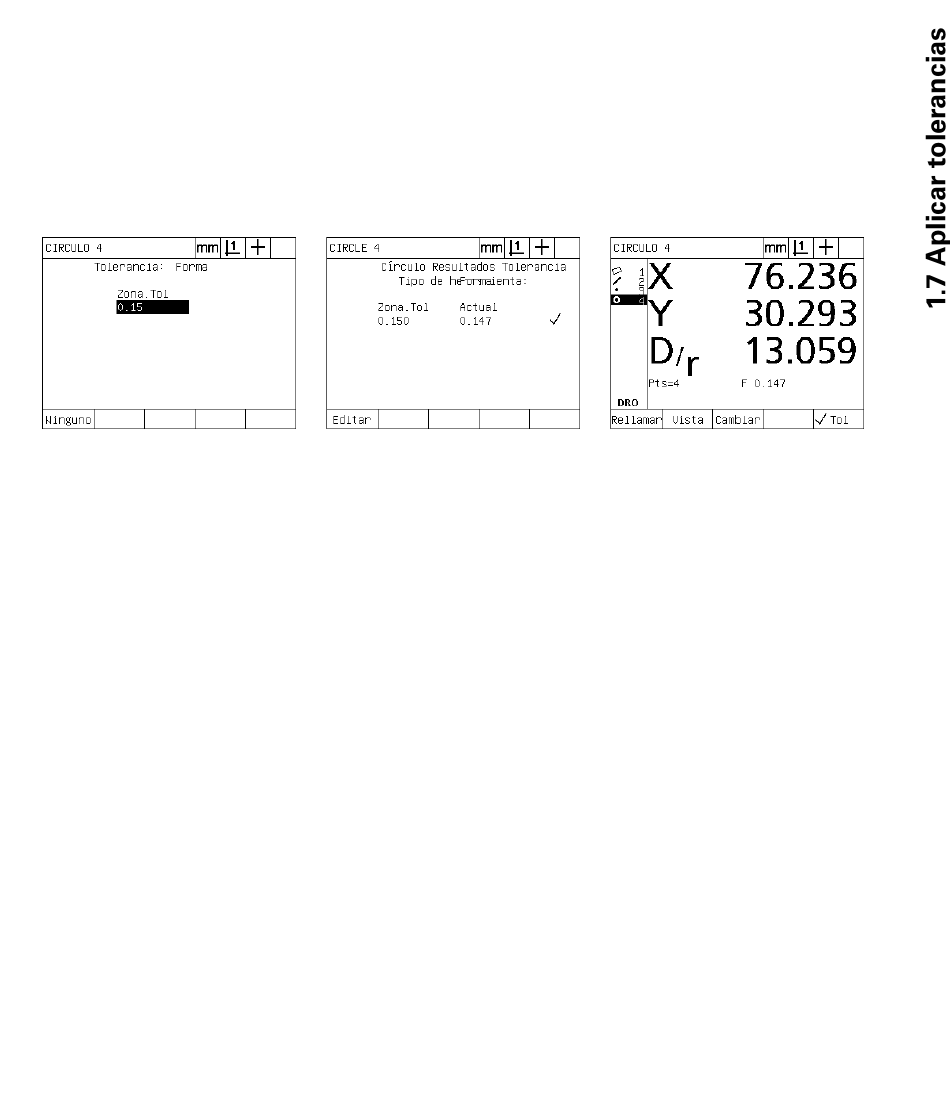

La tolerancia de forma es introducida
ND 1200 QUADRA-CHEK
La softkey FINALIZAR es pulsada para
mostrar el resultado del test de
tolerancia
La tecla FINALIZAR es pulsada para
volver a la pantalla DRO
59
