C. Reemplazo del Disco de Interrupción
Inmediata
Encendido – Re-inicialización Manual
1. Gire el dial a la posición de apagado (Off). Desconecte la
alimentación eléctrica a la unidad.
2. Utilice un destornillador de estrella # 2 para aflojar los
tornillos en la parte posterior de la unidad los cuales sujetan
el panel lateral izquierdo. No es necesario quitar los tornillos.
Retire los paneles laterales, levantándolos hacia arriba y
hacia afuera.
3. Localice el disco de interrupción inmediata en el lado
superior del tubo de alimentación donde se encuentra con el
alimentador. Desconecte los cables que salen del disco de
interrupción inmediata.
4. Con un destornillador de estrella #1, quite los dos tornillos
de sujeción 6-32 que retienen el disco interrupción inmediata
contra el costado del tubo de alimentación.
5. Utilizando los mismos tornillos de sujeción, acople el nuevo
disco de interrupción inmediata. Conecte de nuevo los
cables.
6. Restablezca la energía eléctrica.
104

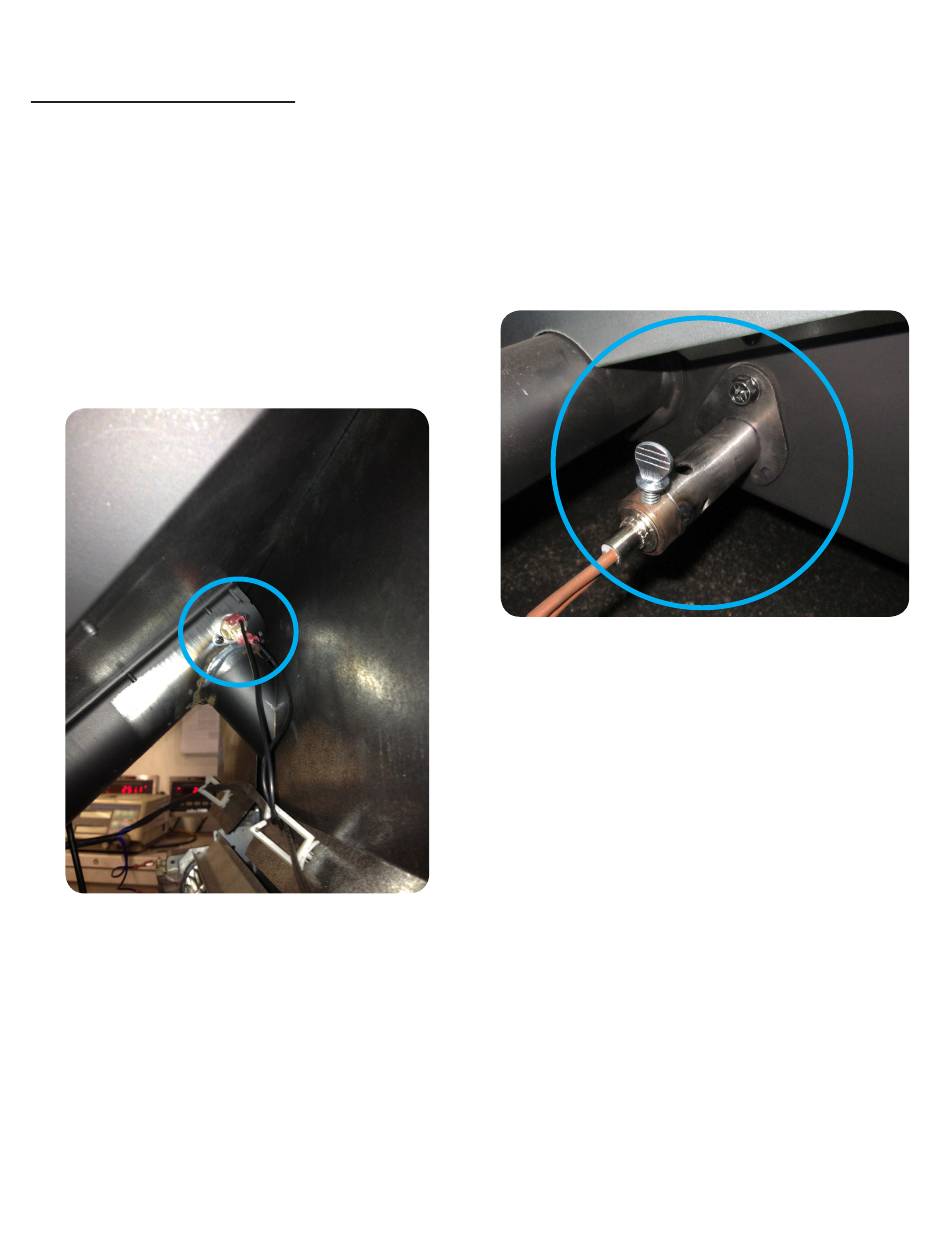

D. Reemplazo del Encendedor
1. Gire el dial de control a la posición de apagado. Desconecte
la alimentación eléctrica a la unidad.
2. Desenchufe los cables que llegan al encendedor.
3. Afloje el tornillo de mariposa en el lado del distribuidor de
encendido de la cámara.
4. Si hay dificultad en la eliminación el sistema de encendido de
la cámara, la cámara puede ser removido de la parte trasera
de la cámara de combustión mediante la eliminación de
1/4-20 tornillo.
5. Re-instale el nuevo sistema de encendido en la cámara.
Garantizar el sistema de encendido de la brida es al ras con
la parte posterior de la cámara.
6. Apriete el tornillo de mariposa.
7. Vuelva a conectar el cable a los terminales.
E. Retiro y Reemplazo del Deflector
1. Gire el dial hasta la posición de apagado (Off). Asegúrese de
que la unidad se haya enfriado.
2. Retire primero el deflector central utilizando la manija que
está en la parte superior del deflector y hale hacia arriba y
luego hacia usted. Los ganchos en el deflector se deslizarán
hacia afuera de las ranuras en la abrazadera.
3. Retire el deflector izquierdo y luego el derecho jalando
hacia arriba y luego hacia usted. Los deflectores izquierdo y
derecho tienen ganchos y ranuras similares.
