Unidad de control SPCx
2
Unidad de control SPCx-lw
4
Interruptor principal L, N; Encendido: "Luz roja"
6

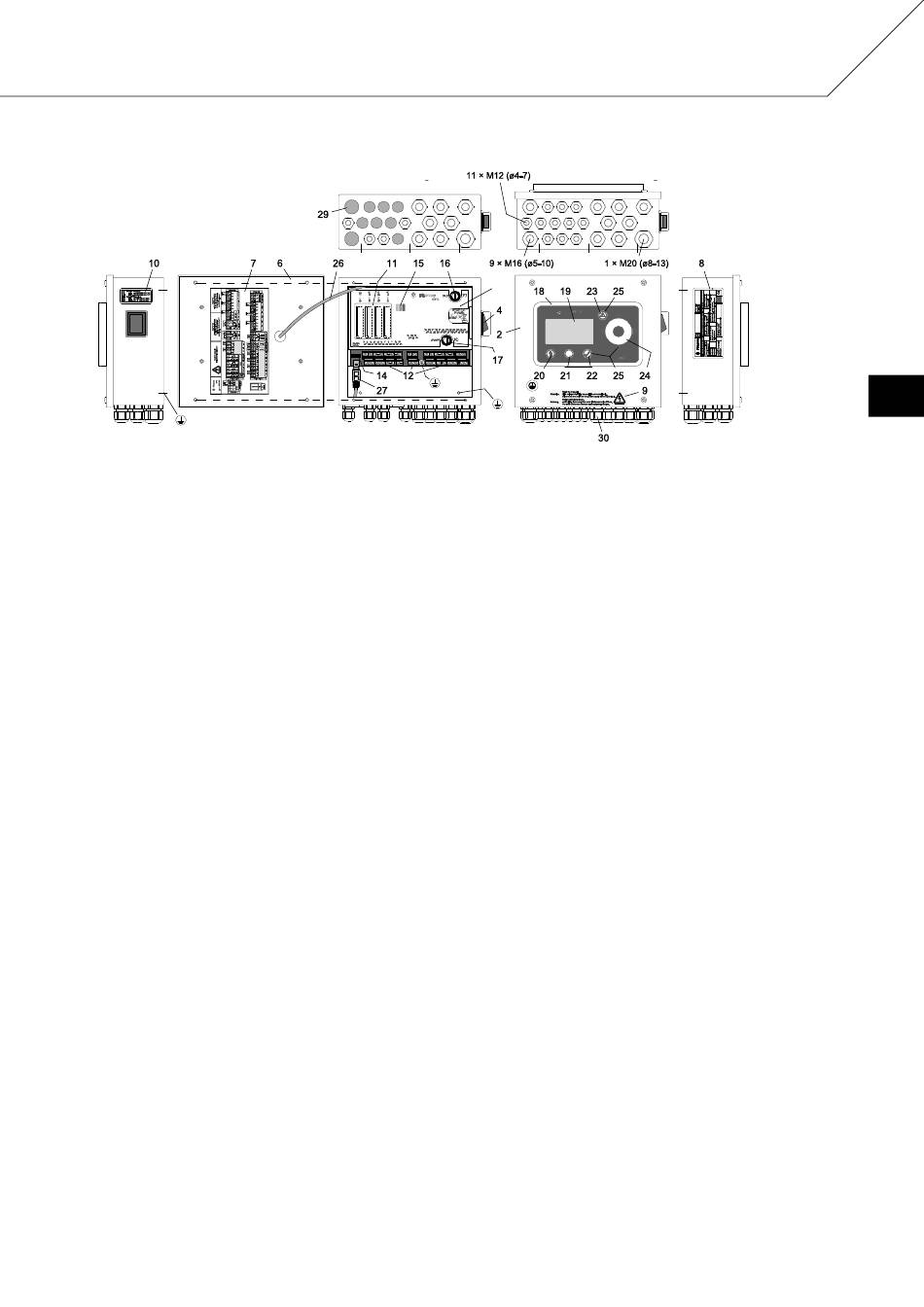

Cubierta abierta de la unidad de control, vista interior
7
Diagrama del puerto del terminal (véase el plano del terminal)
8
Placa de identificación de la unidad de control
9
Advertencias eléctricas
10
Información de la conexión de servicio
11
Ranuras del puerto, ranura 1 - 4 (expansión SPC, opcional)
(se pueden recuperar las aberturas para módulos adicionales
mediante el punto de rotura)
12
Terminales con tornillos de los puertos de entrada/salida
(véase el plano del terminal SPCx-lw)
14
Conector del puerto de serie RS485 (protocolo de datos, opcional)
15
Luces de advertencia LED, retroiluminación*
LED, amarillo encendido: Modo automático apagado; el controlador
está en modo configuración o el menú de puesta en servicio no
está completado.
LED, verde encendido: El terminal está encendido; el SPC está
conectado al terminal SPC
LED, rojo encendido: Error del sistema, idéntico a la pos. 23
Flexcon
M-K Manual de instalación y funcionamiento
®
Casquillos,
ejecución estándar
1
16
17
18
19
20
21
22
23
24
25
26
27
29
30
Casquillos,
ejecución máxima
Microfusible F1; 16A T; protección del equipo
Microfusible F2; 400 mA T; protección del equipo adicional
Válvula 1; 1.1; 2; (puerto de salida nº: 42; 43 / 45;46 / 48; 49)
Terminal SPC (pantalla y panel de control)
Pantalla gráfica con retroiluminación
(atenuador en modo de ahorro energético)
Botón del sensor: "Volver" o funciones mostradas en la pantalla.
Botón del sensor, funciones clave de desbloqueo
en la información de la pantalla
o conexión del servicio con las marcas de la pantalla
Botón del sensor: "Confirmado...Entrar"
Botón del sensor: "Llamada de error"
Control deslizante del sensor, selector
Retroiluminación encendida cuando la función clave está preparada
Cable de alimentación del terminal SPC
Puerto RS232, terminal SPC
Tapones, orificios de montaje del casquillo roscado
Casquillos roscados
* indicadores adicionales (análisis).
