Manuales relacionados para Dickey-John Dj PM 3000
Resumen de contenidos para Dickey-John Dj PM 3000
- Página 1 Dj PM 3000 CONTROL COMPUTARIZADO SIEMBRA MANUAL DE INSTALACION Y USO DICKEY-john...
-
Página 2: Tabla De Contenido
Dj PM 3000 DICKEY-john CONTENIDO DEL MANUAL INTRODUCCION..........................3 COMPONENTES DEL SISTEMA....................3 CONSOLA DEL CONTROL ..................3 SENSOR DE SEMILLA..................... 3 SISTEMA DE VELOCIDAD ..................3 ARNES DE CABLEADO................... 3 INSTALACION ..........................4 CONSOLA DE CONTROL..................4 CONEXION A BATERIA..................4 SENSORES DE SEMILLA .................. -
Página 3: Introduccion
Dj PM 3000 DICKEY-john INTRODUCCION El sistema de control de siembra PM 3000 le brindará la información necesaria y precisa sobre la población de semillas por hectárea y distancia lineal entre semillas, surco por surco. Adicionalmente, podrá visualizar las hectáreas sembradas, velocidad de siembra y capacidad de trabajo. -
Página 4: Instalacion
Dj PM 3000 DICKEY-john INSTALACION CONSOLA DE CONTROL La consola de control se instalará en el tractor en un lugar donde la visión y el acceso a la misma sea el más adecuado. CONEXION A BATERIA El PM 3000 opera con 12 volts de corriente contínua. El cable de alimentación que viene de la consola de control es de dos polos uno rojo ( + positivo ) y otro negro ( - negativo ), los cuales se conectan a los bornes correspondientes de la batería del tractor. -
Página 5: Sensores De Semilla
Dj PM 3000 DICKEY-john SENSORES DE SEMILLA Los sensores de semilla serán colocados uno en cada tubo de bajada de semilla, lo mas cercano al suelo posible evitando que alguna parte en movimiento de la maquina pueda rozarlo o dañarlo. -
Página 6: Medidas Metricas
Dj PM 3000 DICKEY-john MEDIDAS METRICAS La consola de control originalmente expresa la información en medidas americanas, pero también viene preparada para trabajar en medidas métricas como ser kilómetros/hora, hectáreas, etc. Esto se logra cortando el cable rojo en forma de lazo que esta junto al cable principal en la parte posterior de la consola de control. -

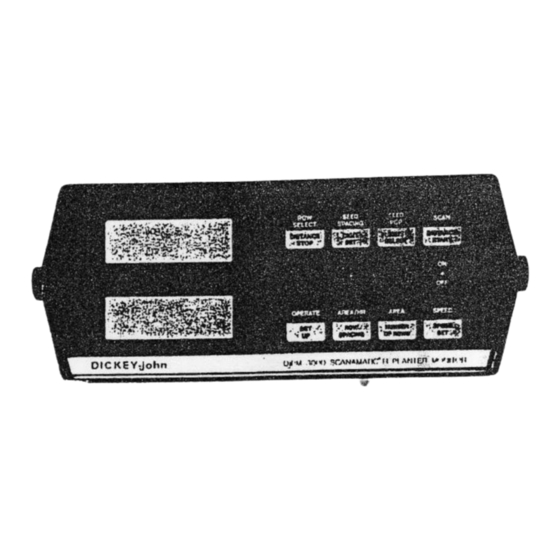

Página 7: Descripcion De Las Teclas De La Consola De Control
Dj PM 3000 DICKEY-john DESCRIPCION DE LAS TECLAS DE LA CONSOLA DE CONTROL La consola posee nueve teclas de contacto de las cuales ocho tienen doble función. La parte superior de la tecla (ZONA OSCURA) corresponde a las funciones de TRABAJO y la parte inferior (ZONA CLARA) a las funciones de PROGRAMACION. -
Página 8: Fin Distancia
Dj PM 3000 DICKEY-john MODO PROGRAMACION ( ZONA CLARA ) SEPARACION ENTRE SURCOS - Distancia entre surcos en centímetros. NUMERO DE SURCOS - Cantidad de surcos de la sembradora. CALIBRACION DE VELOCIDAD - Constante de la calibración del sensor de velocidad. -
Página 9: Uso De La Consola De Control
Dj PM 3000 DICKEY-john USO DE LA CONSOLA DE CONTROL Encender la consola presionando la tecla ON-OFF. Se visualizarán las constantes que necesita el PM 3000 para trabajar: La Constante de Calibración del Sensor de Velocidad; la Cantidad de Surcos y la Distancia Entre Surcos. -
Página 10: Problemas Y Soluciones
Dj PM 3000 DICKEY-john Ingresar el valor obtenido (constante de calibración del sensor de velocidad) en forma manual, seleccionando el dígito y cambiándolo según procedimiento descripto en el paso 3. PROBLEMAS Y SOLUCIONES SINTOMA CAUSA PROBABLE SOLUCION .Lectura incompleta del visor y la .Bajo voltaje. -
Página 11: Diagrama Explicativo
Dj PM 3000 DICKEY-john DIAGRAMA EXPLICATIVO... - Página 12 Dj PM 3000 DICKEY-john REPRESENTANTE EXCLUSIVO DICKEY-john Gral. Paz y Pueyrredón – Marcos Juárez CP: 2580 - Córdoba – Argentina e-mail: agroexacto@coyspu.com.ar web: www.agroexacto.com.ar Tel.: (03472) 443535...
