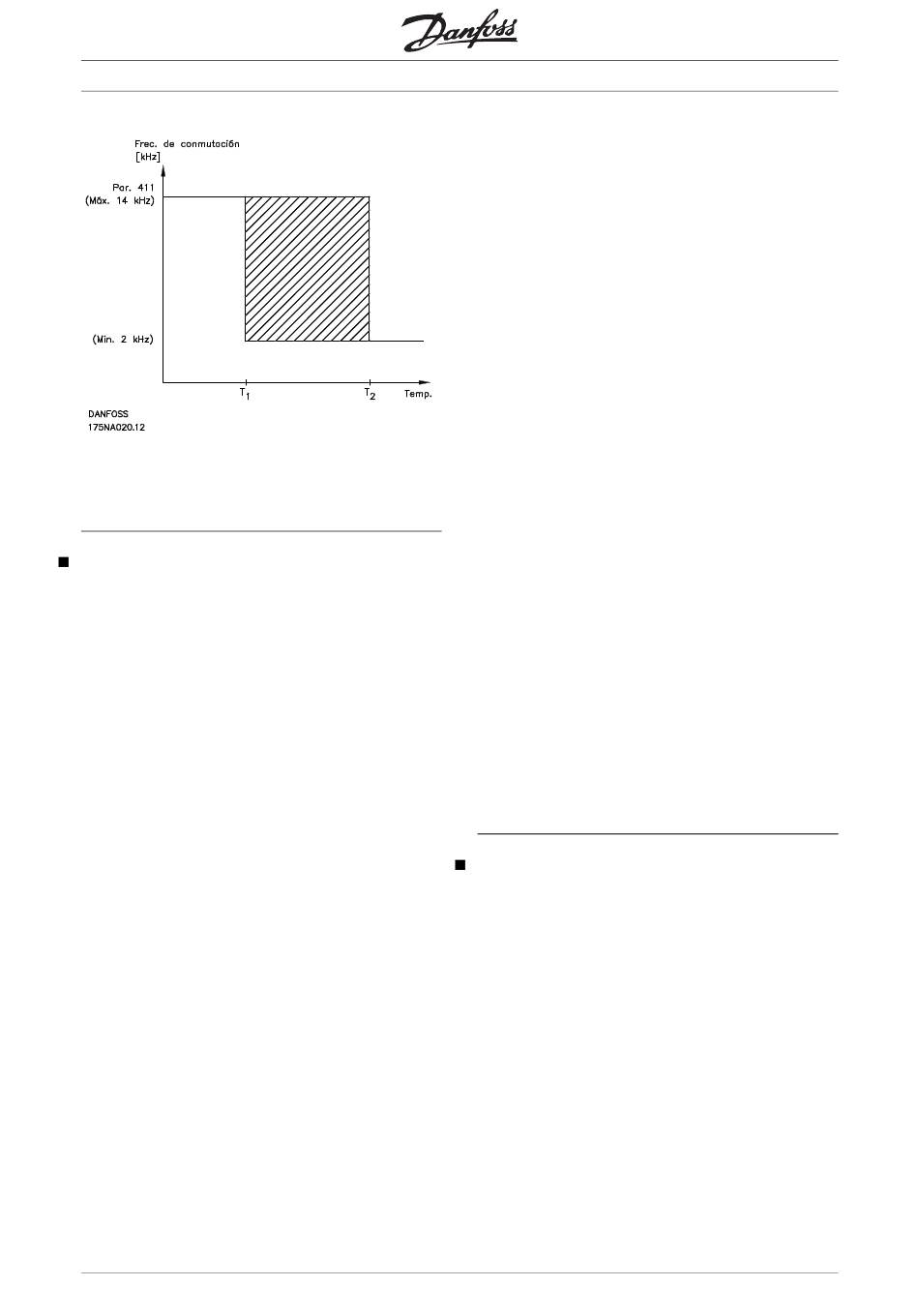

Cuando se utiliza un filtro LC, la frecuencia de con-
mutación mínima es 4,5 kHz.
Aislamientogalvánico (PELV)
El aislamiento PELV (tensión protectora muy baja)
se logra insertando aislantes galvánicos entre los
circuitos de control y los circuitos conectados al po-
tencial de red. El VLT se ha diseñado para cumplir
los requisitos de separación de protección ya que
cuenta con las distancias de frotamiento y de seguri-
dad necesarias. Los requisitos se describen en la
norma EN 50 178. Además, la instalación deberá
realizarse como se describe en los reglamentos na-
cionales/locales sobre PELV.
Todos los terminales de control, terminales de co-
municación serie y terminales de relé están aislados
del potencial de red de manera segura y cumplen
los requisitos de PELV. Los circuitos conectados a
los terminales de control 12, 18, 19, 20, 27, 29, 33,
42, 46, 50, 53, 55 y 60 están galvánicamente conec-
tados entre sí. La comunicación serie conectada al
fieldbus está aislada galvánicamente de los termi-
nales de control, aunque sólo tiene un aislamiento
funcional.
78
®
VLT Serie 2800
Los contactos de relé en los terminales 1 - 3 están
aislados de los demás circuitos de control con un
aislamiento reforzado/doble y cumplen los requisitos
de PELV, aunque haya potencial de red en los termi-
nales de relé.
Los elementos de circuito que se describen a contin-
uación forman el aislamiento eléctrico de seguridad.
Cumplen los requisitos de un aislamiento reforzado/
doble y las pruebas correspondientes de la norma
EN 50 178.
1. Aislamiento óptico y de transformador en el sum-
inistro de tensión.
2. Aislamiento óptico entre el control básico del mo-
tor y la tarjeta de control.
3. Aislamiento entre la tarjeta de control y la sec-
ción de potencia.
4. Contactos de relé y terminales de otros circuitos
en la tarjeta de control.
Para los convertidores VLT Serie 2800:
El aislamiento PELV de la tarjeta de control está
asegurada en las siguientes condiciones:
- Red de TT con 300 Vrms como máximo entre
una fase y tierra.
- Red de TN con 300 Vrms como máximo entre
fase y tierra.
- Red de IT con 400 Vrms como máximo entre
fase y tierra.
Para mantener el estado PELV, todas las conexiones
realizadas con los terminales de control deben ser
PELV, por ejemplo, el termistor debe disponer de un
aislamiento reforzado/doble.

Emisionesde EMC

Los siguientes resultados del sistema se han
obtenido en un equipo con un convertidor VLT Serie
2800, un cable de control apantallado, un cuadro de
control con potenciómetro, un cable de motor apan-
tallado, un cable de freno apantallado, y un panel
LCP2 con cable.
