Termostato EcoView™

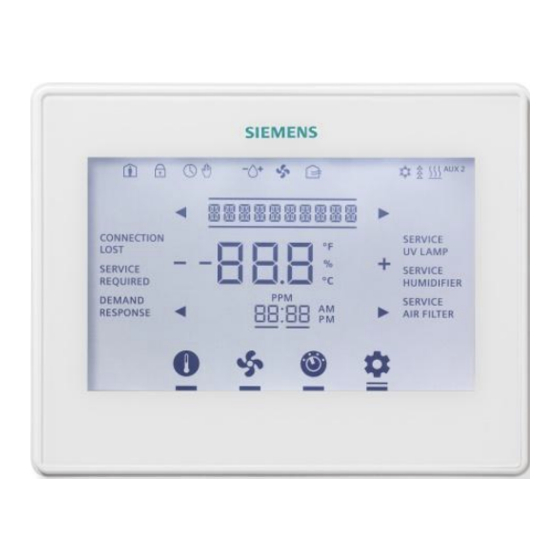

Figura 1. Termostato 97-004.
Especificaciones del producto
Compatibilidad del sistema
Convencional
Bombas de calor
Características eléctricas
Fuente de alimentación
Impulse consumo
Clasificación de salida
del relé
Limitaciones ambientales
Temperatura de
funcionamiento
Temperatura de
almacenamiento/envío
Humedad relativa
Tablero
Clasificación
NOTA: El 97-004 no se alimenta con batería.
Requiere una alimentación de 24 VCA del
equipo de Calefacción, ventilación y aire
acondicionado (HVAC, por sus siglas en
inglés) en las terminales RH/RC y C.
Información del producto
El termostato EcoView (97-004) es un termostato
inalámbrico, digital, diseñado para usarse con un
Sistema de administración de energía EcoView.
Consulte los siguientes documentos para la instalación
de otros componentes del sistema EcoView:
Número de artículo 129-906S, Rev. CA
Hasta 3 etapas de calefacción/ 3
etapas de refrigeración
Hasta 4 etapas de calefacción/ 2
etapas de refrigeración
24 VCA +/-20 %, clase 2, 4 A máx.
5 VA máx.
Servicio piloto, 1 A máx. por
salida, 4 A total máximo
De 23 °F a 122 °F (-5 °C
a 50 °C)
De -13 °F a 158 °F (-25 °C
a 70 °C)
Hasta 95 % (sin condensación)
NEMA 1
Instrucciones de instalación
·
Instalación y puesta en marcha del Módulo
8 DO EcoView™ (129-565)
·
Instrucciones para la instalación del medidor
multifase EcoView™ (129-563)
·
Instalación y puesta en marcha del la
pantalla táctil EcoView™ (129-562)
Número del producto
97-004
Anotaciones de precaución
PRECAUCIÓN
Herramientas necesarias
·
Destornillador Phillips N.° 1
·
Destornillador plano de 1/8"
·
Taladro con broca de 1/8"
Tiempo previsto de instalación
15 minutos
Requisitos previos
· Todo el trabajo se debe realizar de acuerdo
con los códigos y normas aplicables.
· Utilice cable de termostato calibre 18 para las
conexiones del equipo.
· Se recomienda utilizar cable blindado calibre
22 para el cableado del sensor remoto.
No exceda los 150 pies.
· Para reemplazar un termostato existente,
verifique si hay 24 VCA entre las terminales
RH/RC y C.
· Desconecte la alimentación al equipo de
HVAC antes de intentar desinstalar el
termostato existente.
· Tome nota de las conexiones del cableado
a las terminales del termostato existente.
· Desinstale el termostato existente antes de
continuar.
Documento N.° 129-906S
20 de julio del 2016
No seguir los procedimientos
especificados puede producir
daños en el equipo o la
pérdida de datos.
Página 1 de 19

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Siemens EcoView

  • Página 1 HVAC antes de intentar desinstalar el Información del producto termostato existente. · Tome nota de las conexiones del cableado El termostato EcoView (97-004) es un termostato a las terminales del termostato existente. inalámbrico, digital, diseñado para usarse con un Sistema de administración de energía EcoView.
  • Página 2: Instalación

    Consulte Diagramas del cableado, Figura 4 y las pantallas táctiles EcoView y otros dispositivos Figura 5. inalámbricos EcoView ZigBee es de 75 a 300 pies y NOTAS: Si utiliza las entradas auxiliares de la puede variar según la configuración de la potencia de 1 a la 4 o las salidas configurables radio del termostato, de la geometría del sitio local...
  • Página 3 ] indica que está en el modo Programación. – SERVICE REQUIRED (SERVICIO REQUERIDO) (Consulte, Visualización de La barra de navegación en la parte inferior de la pantalla mensajes de falla) consta de cuatro iconos de función: Siemens Industry, Inc. Página 3 de 19...
  • Página 4: Diagramas Del Cableado

    Connection Lost (Pérdida de la conexión) de ajuste. Si se pierde la comunicación con la pantalla táctil Ecoview, en la pantalla del termostato aparecerá CONNECTION LOST (PÉRDIDA DE LA CONEXIÓN) y controlará el programa local almacenado. Si no se ha configurado el programa local en el termostato, controlará...
  • Página 5 Documento N.° 129-906S Instrucciones de instalación 20 de julio del 2016 Figura 5. Diagrama del cableado, bomba de calor. Figura 6. Diagramas del cableado, salida 3 auxiliar. Siemens Industry, Inc. Página 5 de 19...
  • Página 6 Si el termostato está en aceptar los cambios y regresar la unidad a la pantalla modo AUTO, se mostrarán y se podrán de inicio. modificar tanto el punto de ajuste de calefacción como la de refrigeración. Página 6 de 19 Siemens Industry, Inc.
  • Página 7: Configuración Del Termostato Para La Red Zigbee

    Puesta en marcha del termostato 5. Utilice los iconos de + y – para establecer los En la pantalla táctil EcoView, haga lo siguiente: puntos de ajuste de la temperatura. Remueva la placa frontal. 6. Utilice las flechas hacia la izquierda [ï] y hacia la derecha [ð] para ajustar la hora de inicio de cada...
  • Página 8 Utilice las flechas hacia la izquierda [ï] y derecha [ð] para ver todas las fallas. NOTA: El mensaje de falla se borra automáticamente cuando la causa de origen de la falla se resuelve. Página 8 de 19 Siemens Industry, Inc.
  • Página 9 P112 DAYLT SAVE basa en el horario de verano N = Ajuste no automático para el EE. UU. cambio de hora estacional * Se incluye en el asistente de configuración Siemens Industry, Inc. Página 9 de 19...
  • Página 10 24 = formato de 24 horas Número de segundos en los que permanece encendida la luz de fondo P213 Luz de fondo LIGHT 0 a 99 segundos después de tocar la pantalla. 0 = Siempre apagada. Siemens Industry, Inc. Página 10 de 19...
  • Página 11 P315 temperatura TMP 4 LO de la señal del sensor de temperatura (-50 °C (-18.0 °C) ** P315 < P316. baja (por ejemplo, 0 V = -40 °F [4.4 °C]) a 50.0 °C) Siemens Industry, Inc. Página 11 de 19...
  • Página 12 0000 a NOTA: si se cambia la contraseña de instalador, se debe registrar una P407 INSTALL PW 0000 de instalador 4999 contraseña nueva para futuras consultas. Revisión del P701 FIRMWARE Solo lectura firmware Siemens Industry, Inc. Página 12 de 19...
  • Página 13 Siemens Industry, Inc. Página 13 de 19...
  • Página 14 5 °F (4.0 °C) (0.5 °C) cae por debajo del punto inferior de la banda muerta o cesa cuando la temperatura se eleva por encima del puerto superior de la banda muerta. Siemens Industry, Inc. Página 14 de 19...
  • Página 15 ZigBee RSSI RSSI Solo pantalla pantalla 15 paquetes ZigBee Pan Solo P613 PAN ID Solo pantalla Muestra la identificación Pan pantalla Solo P614 Canal ZigBee CHANNEL Solo pantalla Muestra el canal ZigBee pantalla Siemens Industry, Inc. Página 15 de 19...
  • Página 16: Secuencias Auxiliares

    Humidificación. · Punto de ajuste de deshumidificación: Ajustable por el usuario al nivel deseado en el modo Deshumidificación. Siemens Industry, Inc. Página 16 de 19...
  • Página 17 Si se ha ingresado una programación localmente en el termostato y este pierde la comunicación con Ocupación la pantalla táctil EcoView, el relé de ocupación se Parámetros energizará cuando los puntos de ajuste de confort programados estén activos. También se puede usar ·...
  • Página 18 Sensor de temperatura y humedad montado en el conducto De 0 a10 V QAC2030 Sensor de temperatura del aire exterior 10K ohmios, Tipo II NTC QAD2030 Sensor de temperatura del tubo montado en la superficie 10K ohmios, Tipo II NTC Siemens Industry, Inc. Página 18 de 19...
  • Página 19: Requisitos De Interferencia De Fcc E Ic

    Nota de FCC Este dispositivo cumple la Parte 15 de las reglas de la FCC. Los cambios o modificaciones no aprobadas expresamente por Siemens Inc. pueden anular la autoridad del usuario para operar el equipo. (Código de regulaciones federales de FCC, Título 47 Parte15.21) Declaración para la exposición a la radiación de FCC e IC para dispositivos...
