3 . DESCRIPCION DEL EQUIPO Y FUNCIONAMIENTO

3 . 1 . SEÑALIZACION Y MANDO

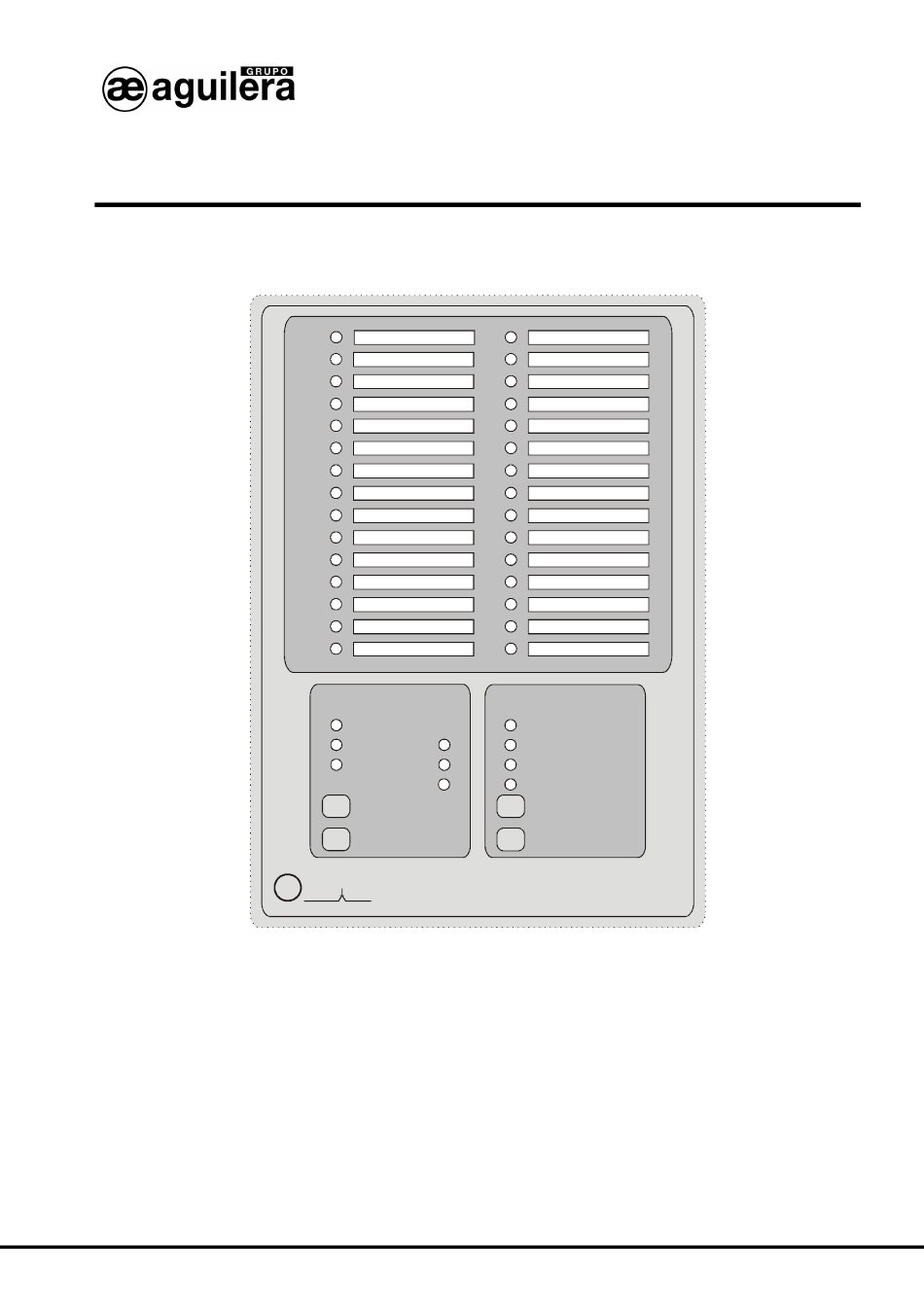

Fig.: 8 Frontal de la central
El frontal de la central dispone de los siguientes pulsadores e indicadores luminosos:

CONTROL EQUIPO:

• 3 Leds verdes de: equipo en servicio, presencia de red 230 V y presencia de baterías o de
alimentación externa 24 V.
• 3 Leds amarillos de: fallo de red 230 V, fallo o ausencia de alimentación de 24 V y fallo
general.
• 1 Pulsador de test de leds y relés (TEST LEDS + RELES). Mediante el interruptor SW3
ubicado en la tarjeta de señalización general y mando se puede inhibir el test o activación
de relés. Esta función es útil si no se quieren transmitir todas las alarmas al efectuar el test.
Ae-man-325-0.0 v1.0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
CONTROL EQUIPO
NORMAL FALLO
EN SERVICIO
RED 230 V
BATERIAS 24 V
FALLO GENERAL
TEST LEDS + RELES
PARADA ZUMBADOR
aguilera
æ
CENTRAL DE ALARMAS SA-PA-05
electronica
MANUAL AE/AX30TRI SA-PA-05
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
DETECCION INCENDIOS
FUERA DE SERVICIO
FUEGO NIVEL 1
FUEGO NIVEL 2
FALLO DE BUCLE
TEST DETECCION
REARME FUEGO
11 AGUILERA ELECTRONICA
