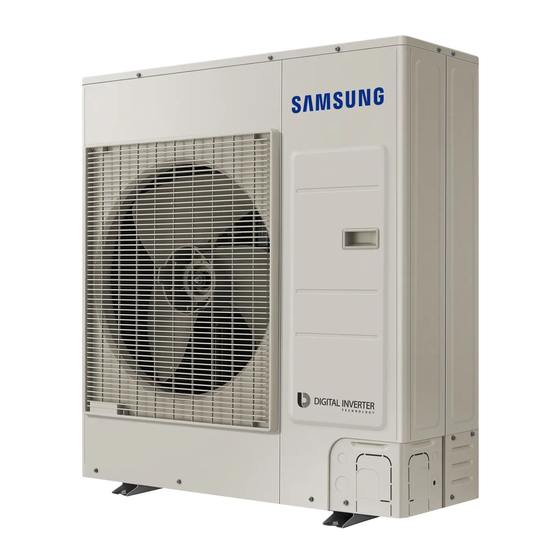

- Página 1 AC024JXADCH AC030JXADCH AC036JXADCH AC042JXADCH AC048JXADCH AC030JXSCCH AC036JXSCCH AC054KXADCH Aire acondicionado Manual de instalación imagine the possibilities Gracias por adquirir este producto Samsung.
-
Página 2: Tabla De Contenido
Contenido PREPARACIÓN Precauciones de seguridad ..................3 Preparación para la instalación de la unidad externa. -
Página 3: Precauciones De Seguridad
Para evitar descargas eléctricas, incendios o lesiones, siempre detenga la unidad, desactive el interruptor de protección y comuníquese con el soporte técnico de SAMSUNG si la unidad emite humo, si el cable de alimentación está caliente o dañado o si la unidad hace mucho ruido. -
Página 4: Instalación De La Unidad
Precauciones de seguridad Instalación de la unidad IMPORTANTE: Al instalar la unidad, siempre recuerde conectar primero los tubos de refrigerante y, luego, las líneas eléctricas. Siempre desensamble las líneas eléctricas antes que los tubos de refrigerante. Al recibirlo, inspeccione el producto para verificar que no haya sido dañado durante el transporte. Si el producto parece dañado, NO LO INSTALE e informe de inmediato el daño al transportista o al minorista (si el instalador o el técnico autorizado retiró... -
Página 5: Preparación Para La Instalación De La Unidad Externa
Preparación para la instalación de la unidad externa El aire acondicionado utiliza refrigerante R-410A. Dimensión de la unidad externa Tipo A AC024JXADCH / AC030JXADCH (Unidad: pulgada) 24.4 37.0 Tipo B AC036JXADCH / AC042JXADCH / AC048JXADCH 24.4 37.0 Tipo C AC030JXSCCH / AC036JXSCCH / AC054KXADCH 24.4... -
Página 6: Movimiento De La Unidad Externa Por Medio Del Cable Metálico
Preparación para la instalación de la unidad externa Movimiento de la unidad externa por medio del cable metálico Sujete la unidad externa con dos cables metálicos (26.3 pies o más) como se muestra en la figura. Para evitar daños o rayaduras, coloque un paño Cable metálico entre la unidad externa y el cable metálico, luego mueva la unidad. -
Página 7: Decidir Dónde Instalar La Unidad Externa
8 pulg. Samsung) Si la unidad externa es instalada en altura, asegúrese de que su base esté fijada con firmeza en su posición. Cuando instale la unidad externa en la vía pública, debe colocarla a 6.6 pies de altura o más o asegurarse de que la misma no esté... - Página 8 Decidir dónde instalar la unidad externa Si instala la unidad externa cerca de la costa del mar, asegúrese de que no esté expuesta directamente a la brisa del mar. Si no encuentra una ubicación adecuada que no esté expuesta directamente a la brisa, se deberá construir una pared de protección.
-
Página 9: Requisitos De Espacio Para La Unidad Externa
Requisitos de espacio para la unidad externa Instalación de una unidad externa (Unidad: pulgada) ❋ Cuando la salida de aire está del otro lado de la pared ❋ Cuando la salida de aire está hacia la pared 78.74 o más 5.91 o más 23.62 o más ❋... -
Página 10: Instalación De Una Unidad Externa (Con Deflector De Viento)
Decidir dónde instalar la unidad externa Instalación de una unidad externa (con deflector de viento) El deflector de viento no se incluye con el producto. (Unidad: pulgada) ❋ Cuando la salida de aire está del otro lado de la pared ❋ Cuando la salida de aire está hacia la pared 78.74 o más 5.91 o más 23.62 o más... -
Página 11: Instalación De Más De Una Unidad Externa
Instalación de más de una unidad externa (Unidad: pulgada) ❋ Cuando la salida de aire está hacia la pared 11.81 o más 23.62 o más 23.62 o más 23.62 o más ❋ Cuando 3 de los lados de la unidad externa están bloqueados por la pared 23.62 o más 23.62 o más ❋... - Página 12 Decidir dónde instalar la unidad externa 11.81 o más 23.62 o más 23.62 o más 23.62 o más ❋ Cuando 3 de los lados de la unidad externa están bloqueados por la pared 23.62 o más 23.62 o más ❋ Cuando la parte delantera y trasera de la unidad externa están hacia la pared 59.06 o más 23.62 o más 118.11 o más 118.11 o más...
-
Página 13: Instalación De La Unidad Externa
Instalación de la unidad externa La unidad externa debe estar instalada en una base rígida y estable para evitar cualquier aumento en el nivel de ruido y vibración, especialmente si la unidad externa debe instalarse en una ubicación expuesta a vientos fuertes o en altura, la unidad debe estar sujeta a un soporte adecuado (pared o piso). -
Página 14: Soporte De La Unidad Externa
Instalación de la unidad externa Soporte de la unidad externa Unidad externa Soporte de Perno de anclaje la unidad externa Superficie de base UNIDAD EXTERNA INSTALADA SOBRE LA PARED MEDIANTE BASTIDOR Diseñada Asegúrese de que la pared pueda sostener el peso del bastidor y la para eliminar unidad externa. -
Página 15: Conexión Del Cable
Conexión del cable Se deben conectar dos cables electrónicos a la unidad externa. El cable de conexión entre la unidad interna y la unidad externa. El cable de alimentación entre la unidad externa y el disyuntor auxiliar. Asegúrese de pasar el cable de alimentación y el cable de comunicación a través de los conductos eléctricos como se muestra en la imagen. -
Página 16: Especificaciones Del Cable De Alimentación
VENTILADOR VENTILADOR 1 (A) 2 (A) 1 (A) 2 (A) AC024JN4DCH/AA 0,48 0,33 12,06 AC024KN4DCH/AA 0,48 0,33 12,06 AC024NN4DCH/AA 0,48 0,33 12,06 AC024JXADCH/AA AC024JNHDCH/AA 9,00 0,48 0,85 12,58 AC024KNZDCH/AA 0,48 1,85 13,58 AC024MNHDCH/AA 0,48 13,5 AC024MNADCH/AA 0,48 12,5 AC030JN4DCH/AA 0,48... - Página 17 Especificaciones del cable de conexión entre la unidad interna y la unidad externa (de uso común) Fuente de alimentación Cable de comunicación Fuente de alimentación Máx/Mín (V) Cable de alimentación interno 1Φ, 208~230V, 60Hz ±10% 0,0011~0,0023 pulg.², 2 hilos 0.0039 pulg.² , 3 hilos Los cables de alimentación de piezas de aparatos para uso exterior no deben ser más livianos que el cable flexible forrado de policloropreno.
-
Página 18: Diagrama De Cableado Del Cable De Alimentación
Conexión del cable Diagrama de cableado del cable de alimentación Cuando se usa ELB para 1 fase L1 (L) L2 (N) L1 (L) L2 (N) Fuente de alimentación Caja de componentes 1(L) 2(N) MCCB eléctricos Precinto MCCB Alimentación interna Abrazadera de cables Cable de alimentación principal Cable de comunicación... -
Página 19: Diagrama De Cableado Del Controlador De Modo Silencio
Diagrama de cableado del controlador de modo silencio Unidad externa Controlador de modo silencio Diagrama de cableado del cable de conexión monofásico Unidad interna L1 (L) L2 (N) L1 (L) L2 (N) 1(L) 2(N) Precinto Alimentación interna Cable de alimentación Cable de comunicación principal Abrazadera de cables... -
Página 20: Conexión Del Terminal De Alimentación
Conexión del cable Conexión del terminal de alimentación Conecte los cables al tablero de terminales con el terminal de anillo de compresión. Cubra un terminal de anillo sin soldadura y una pieza de conexión del cable de alimentación y, luego, conéctelos. Soldadura de plata Dimensiones Dimensiones... -
Página 21: Cómo Conectar Los Cables De Alimentación Prolongados
Cómo conectar los cables de alimentación prolongados 1. Prepare las herramientas siguientes. Herramientas Alicates de engarzar Manguito de conexión (mm) Cinta aislante Tubo de contracción (mm) Especificación MH-14 20xØ6,5(HxOD) Anchura 19mm 70xØ8,0(LxOD) Forma 2. Tal y como se muestra en la figura, retire las cubiertas protectoras del cable de alimentación. - Página 22 Conexión del cable 5. Envuélvalo con la cinta aislante dos veces como mínimo y sitúe la posición de su tubo de contracción en el medio de la cinta aislante. Son necesarias tres o más capas de aislamiento. Método 1 Método 2 Cinta aislante Cinta aislante 40 mm...
-
Página 23: Conectar La Tubería De Refrigerante
Conectar la tubería de refrigerante Sistema de tuberías del refrigerante Longitud máxima permitida Elementos Instalación individual Tipo AC030/036JXSCCH Modelos de unidades externas aplicables AC024/030JXADCH AC036/042/048JXADCH / AC054KXADCH Tubería principal (L1) 164.0 pies (50 m) 246.0 pies (75 m) Diferencia de altura máxima entre las unidades 98.4 pies (30 m) 98.4 pies (30 m) externa e interna (h1) -
Página 24: Agregado De Refrigerante (R-410A)
Instalación de la unidad externa Longitud de la tubería de interconexión Modelo 0 ~ 246 pies (0 ~ 75 m) AC024JXADCH +0.108 oz/pies en 25.0 pies (+10 g/m en 7.5 m) AC030JXADCH +0.237 oz/pies en 25.0 pies (+22 g/m en 7.5 m) AC036JXADCH / AC042JXADCH / AC048JXADCH / AC054KXADCH +0.355 oz/pies en 25.0 pies (+33 g/m en 7.5 m) -
Página 25: Conexión Y Remoción De Aire En El Circuito
Conexión y remoción de aire en el circuito • Durante la instalación, asegúrese de que no haya fugas. Al recuperar el refrigerante, conecte el compresor a tierra primero antes de retirar la tubería de conexión. Si la tubería de refrigerante no está bien conectada PRECAUCIÓN y el compresor funciona con la válvula de servicio abierta, la tubería inhala el aire y hace que la presión dentro del ciclo de refrigerante sea anormalmente alta. - Página 26 Conexión y remoción de aire en el circuito 5. Purgue el aire del sistema usando la bomba de vacío durante aproximadamente 10 minutos. Cierre la válvula del lateral de baja presión del manómetro de distribución en el sentido de las agujas del reloj. Asegúrese de que el manómetro muestre -0.1 MPa (-76cmHg) después de alrededor B (líquido) A (gas)
-
Página 27: Conexión De La Manguera De Drenaje A La Unidad Externa
Conexión de la manguera de drenaje a la unidad externa Cuando el aire acondicionado se usa en modo calefacción, se puede acumular hielo. Durante el descongelamiento, el agua condensada se debe drenar de manera segura. Por consiguiente, debe instalar una manguera de drenaje en la unidad externa, siguiendo las instrucciones que figuran a continuación. -
Página 28: Cortar/Abocardar Las Tuberías
Cortar/abocardar las tuberías 1. Asegúrese de tener las herramientas necesarias disponibles. (cortador de tuberías, escariador, abocardador y soporte para tuberías) 2. Si desea acortar las tuberías, córtelas con un cortador de tuberías, teniendo cuidado de garantizar que el borde cortado permanezca en un ángulo de 90º con respecto al lado de la tubería. Consulte las ilustraciones a continuación para obtener ejemplos de bordes cortados correcta e incorrectamente. -
Página 29: Realización De Pruebas De Fugas
Realización de pruebas de fugas PRUEBA DE FUGAS CON NITRÓGENO (antes de abrir las válvulas) Para detectar fugas de refrigerante básicas, antes de recrear el vacío y recircular el R-410A, es responsabilidad del instalador presurizar el sistema completo con nitrógeno (usando un cilindro con reductor de presión) a una presión superior a 40 bar (manómetro). -
Página 30: Uso De La Válvula De Cierre
Colocación de la tubería de refrigerante Al colocar el aislamiento en los lugares y las condiciones que se indican a continuación, use el mismo aislamiento que se utiliza en condiciones de humedad elevada. <Condición geológica> - Lugares con humedad elevada como la costa, una fuente termal, cerca de un lago, río o arrecife (cuando la parte del edificio está... -
Página 31: Instalación Del Módulo De Interfaz (Opcional)
Instalación del módulo de interfaz (opcional) Accesorios (módulo de interfaz: MIM-B14) Cable de Módulo de alimentación Cable de comunicación Manual de instalación Caja Precinto interfaz del módulo de del módulo de interfaz interfaz 1. Sujete la caja con pernos en el lateral de la caja de control de la unidad externa. (Ver imagen) 2. -
Página 32: Procedimiento De Vaciado Por Bombeo
Procedimiento de vaciado por bombeo El vaciado por bombeo será realizado cuando se reemplace un evaporador o cuando se cambie de lugar la unidad. 1. Retire la tapa del lado de baja presión. 2. Haga girar la válvula del lado de baja presión en el sentido de las agujas del reloj para cerrarla, conecte un manómetro (lado de baja presión) a la válvula de servicio y abra nuevamente la válvula. -
Página 33: Comprobación De La Conexión A Tierra Correcta
Comprobación de la conexión a tierra correcta Si el circuito de distribución de energía no cuenta con una conexión a tierra o si la conexión a tierra no cumple con las especificaciones, debe instalarse un electrodo de conexión a tierra. Los accesorios correspondientes no se incluyen con el aire acondicionado. -
Página 34: Operaciones De Prueba
Operaciones de prueba 1. Verifique el suministro eléctrico entre la unidad externa y el disyuntor auxiliar. Suministro eléctrico monofásico: L1, L2 2. Verifique la unidad interna. 1) Verifique si conectó los cables de alimentación y de comunicación correctamente. (Si el los cables de alimentación y de comunicación están mezclados o conectados en forma incorrecta, la PCB se dañará). - Página 35 5. Cómo restablecer la fuente de alimentación de la unidad externa y desactivar el modo eco (modo de espera): Presione el botón [K3] más de 1 segundo para restablecer la fuente de alimentación de la unidad externa y desactivar el modo eco (modo de espera). 6.
- Página 36 Operaciones de prueba 7. Opción interruptor DIP 1 2 3 4 1 2 3 4 K9K10 K11 K12 K5 K6 K7 K8 SW508 SW507 Opción interruptor (SW507) DIP Encendido (predeterminado) Apagado Desactive el control de prevención Active el control de prevención contra Interruptor 2 contra nieve nieve...
-
Página 37: Instalación Del Deflector De Viento
Instalación del deflector de viento Si el aire acondicionado se opera en modo de enfriamiento en condiciones de temperatura ambiente inferior a 23 °F DB (Bulbo seco), o si la unidad externa está expuesta directamente a fuertes vientos, se debe instalar un deflector de viento para evitar que el ventilador de la unidad externa funcione de modo inverso. -
Página 38: Solución De Problemas
Solución de problemas En la tabla siguiente se incluyen las rutinas de autodiagnóstico. En el caso de algunos códigos de error, es necesario contactar con un centro de servicio autorizado. Si se produce un error durante el funcionamiento, aparece en la pantalla LED de la placa de circuito impreso de la unidad exterior, tanto en la placa de circuito impreso principal como en la del inversor. - Página 39 Código de N.º Significado Notas error E425 Fase invertida o abierta Comprobar si el trifásico está invertido o abierto. 1. Comprobar el intervalo de temperatura limitado para el Funcionamiento de calefacción restringido con temperatura funcionamiento de la calefacción E440 exterior superior al valor Theat_high (predeterminado: 30°C) 2.
