Instantel Micromate Guía De Referencia Rápida

El monitor de vibraciones
más fiable del mundo
Guía de referencia
rápida del Micromate
www.instantel.com www.instantel.com www.instantel.com
1 1
Encienda el Micromate
El Micromate se entrega con la batería
interna electrónicamente desconectada.
Apriete el botón de encendido durante
cinco segundos para encender la unidad.
Conectores del Micromate
2 2 2
Conecte el geófono y el micrófono a la base de la
unidad Micromate. Si utiliza otros dispositivos, tales
como alarmas remotas o disparadores de cables,
conéctelas al conector auxiliar. Los conectores y los
cables están codificados por colores.
El cargador, el ordenador y los dispositivos USB admitidos están conectados
a la parte superior de la unidad Micromate. Estos conectores son, de izquierda
a derecha: 5V-CC (mini USB), puerto de PC (USB A ) y puerto
NOTA: Utilice el puerto 5V-CC para conectar a una fuente externa y cargar la
batería. Solo el puerto 5V-CC permite cargar la batería.
3 3 3
Acceder a los menús del Micromate

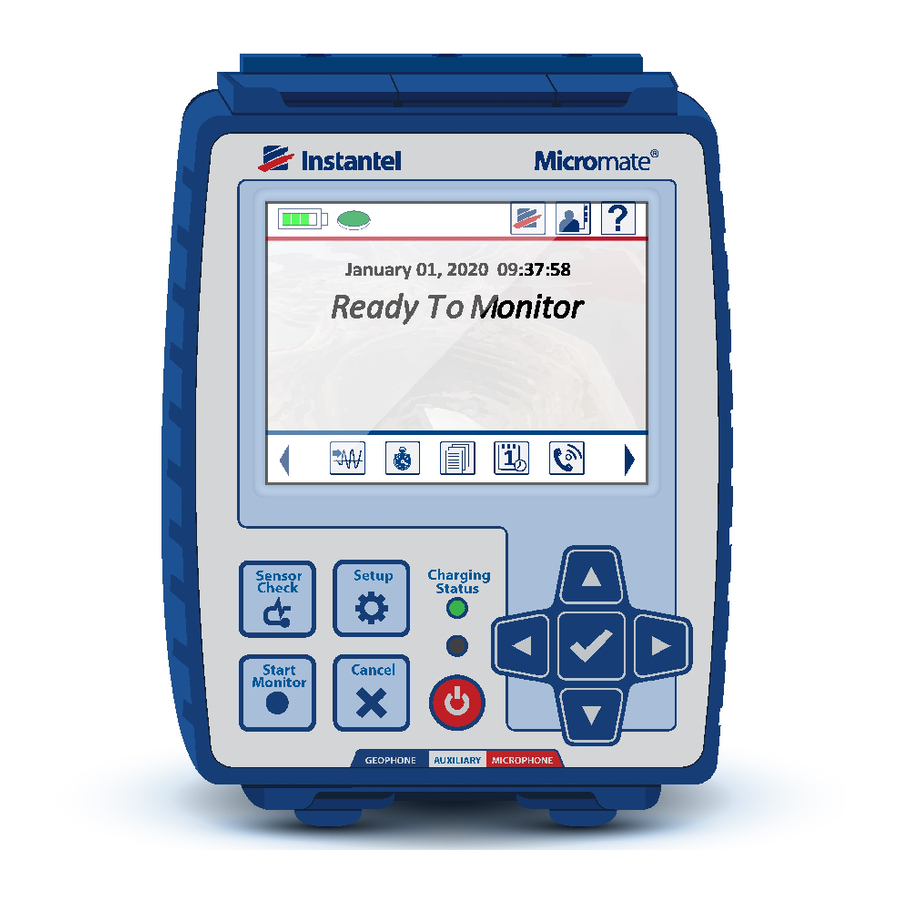

La pantalla del Micromate es una pantalla táctil y resistiva. Ello le permite
utilizar su dedo, con o sin guantes, para acceder a los menús. Además de
la pantalla táctil, el Micromate también tiene seis teclas de cursor para
navegar por los menús. Las teclas se pueden utilizar junto con la pantalla
táctil, lo que proporciona una flexibilidad adicional.
4 4 4
Pantalla LCD del Micromate
La funcionalidad de la pantalla se ha dividido en tres secciones (véase la
imagen a continuación). Los iconos de la sección #1 son sensibles al
contexto y cambiarán según la pantalla que entonces esté abierta. La
sección #2, la sección de la pantalla principal, mostrará el estado actual de
la unidad, así como los datos variables del usuario. Escoger un menú en
esta sección le permitirá alternar entre las opciones o abrirá una pantalla
nueva para editar. Cuando edite números, utilice las teclas de cursor Arriba
y Abajo o utilice un dedo para deslizar hacia arriba y hacia abajo en el
seleccionado.
recuadro
Para seleccionar un ítem
diferente, utilice las teclas de
cursor Izquierda y Derecha o,
simplemente, toque la entrada
deseada. La sección #3
proporciona atajos hacia las
funciones o menús más
utilizados dentro del programa
del Micromate.
5 5 5
Sección #1 - Iconos sensibles al contexto
Nivel de carga de la batería
Cargador conectado
Memoria disponible
Memoria con un 75% libre
Información del propietario
Información de Instantel
Guardar información
Imprimir eventos
® ® ®
®
Botón de encendido
Sección #1
Sección #2
Sección #3
Borrar
Ayuda sensible al contexto
Volver a la pantalla de inicio
Anular
Añadir nombre de operador
Teclas de brújula
Existen datos en la dirección de
la tecla seleccionada. Deslice el
dedo o utilice las teclas de cursor
para ver.
(USB).
