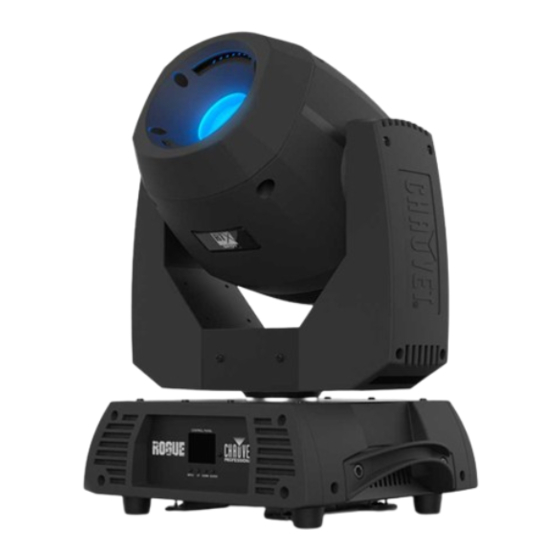

Chauvet Professional Rogue R1X Spot Guía De Referencia Rápida

Ocultar thumbs

Publicidad

Idiomas disponibles

Idiomas disponibles

Enlaces rápidos

Descargar este manual
Quick Reference Guide
English
Español
Français
Nederlands NL
EN
ES
FR

Publicidad

loading

Manuales relacionados para Chauvet Professional Rogue R1X Spot

Resumen de contenidos para Chauvet Professional Rogue R1X Spot

  • Página 1 Quick Reference Guide English Español Français Nederlands NL...

  • Página 2: Safety Notes

    Rogue R1X Spot QRG About This Guide The Rogue R1X Spot Quick Reference Guide (QRG) has basic product information such as connection, mounting, menu options, and DMX values. Download the User Manual from www.chauvetprofessional.com for more details. Disclaimer The information and specifications contained in this QRG are subject to change without notice.

  • Página 3: Power Linking

    Power Linking You can link up to 6 Rogue R1X Spot products at 120 V, 12 products at 208 V, or 13 products at 230 V. Never exceed this number. Power linking cords can be purchased separately.

  • Página 4: Product Mounting Diagram

    Rogue R1X Spot QRG Mounting Before mounting this product, read the Safety Notes. Use at least two mounting points per product. Make sure the mounting clamps are capable of supporting the weight of the product. For our Chauvet line of mounting clamps, go to http://trusst.com/products/.
  • Página 5 Rogue R1X Spot QRG Menu Map Main Level Programming Levels Description Address 001–512 Sets the DMX starting address 16CH Selects the DMX mode 19CH Auto Test Runs the product’s test sequence Pan Fine Tilt Tilt Fine P/T Speed Dimmer Dimmer...
  • Página 6 Rogue R1X Spot QRG Menu Map (Cont.) Main Level Programming Levels Description Selects the 540° pan angle range Pan Angle Selects the 360° pan angle range Selects the 180° pan angle range Selects the 250° tilt angle range Tilt Angle Selects the 180°...

  • Página 7: Dmx Values

    Rogue R1X Spot QRG DMX Values 19CH Channel Function Value Percent/Setting 000ó255 0–100% Fine Pan 000ó255 0–100% Tilt 000ó255 0–100% Fine Tilt 000ó255 0–100% Pan/Tilt Speed 000ó255 0–100% Dimmer 000ó255 0–100% Fine Dimmer 000ó255 0–100% 000ó003 Closed 004ó007 Open 008ó076...
  • Página 8 Rogue R1X Spot QRG DMX Values (Cont.) 19CH Channel Function Value Percent/Setting (Cont.) 000ó006 Open 007ó013 Gobo 1 014ó020 Gobo 2 021ó027 Gobo 3 028ó034 Gobo 4 035ó041 Gobo 5 Gobo Wheel 2 042ó048 Gobo 6 049ó055 Gobo 7 056ó063 Gobo 8 064ó120...
  • Página 9 Rogue R1X Spot QRG DMX Values (Cont.) 19CH Channel Function Value Percent/Setting (Cont.) 208ó215 Effect 26 216ó223 Effect 27 224ó231 Effect 28 Movement Macros 232ó239 Effect 29 240ó247 Effect 30 248ó255 Effect 31 Movement Macro 000ó255 0–100% Speed 000ó007 No function 008ó015...
  • Página 10 Rogue R1X Spot QRG DMX Values (Cont.) 16CH Channel Function Value Percent/Setting 000ó255 0–100% Fine Pan 000ó255 0–100% Tilt 000ó255 0–100% Fine Tilt 000ó255 0–100% Pan/Tilt Speed 000ó255 0–100% Dimmer 000ó255 0–100% 000ó003 Closed 004ó007 Open 008ó076 Slow to fast Shutter 077ó145...

  • Página 11: Tabla De Contenido

    Rogue R1X Spot QRG DMX Values (Cont.) 16CH Channel Function Value Percent/Setting (Cont.) 000ó006 Open 007ó013 014ó020 Orange 021ó027 Green 028ó034 Yellow 035ó041 Blue Color Wheel 042ó048 CTO 3200 K 049ó055 Magenta 056ó063 Purple 064ó127 Split colors 128ó191 Clockwise color scroll, slow to fast 192ó255...
  • Página 12 Rogue R1X Spot QRG DMX Values (Cont.) 16CH Channel Function Value Percent/Setting (Cont.) 000ó063 Wide to narrow 064ó127 Iris effect, slow to fast Iris 128ó191 Iris effect, in slow, out fast 192ó255 Iris effect, out slow, in fast 000ó007 No function 008ó015...
  • Página 13 Rogue R1X Spot GRR La Guía de Referencia Rápida (GRR) del Rogue R1X Spot contiene información Acerca de esta básica sobre el producto, como conexión, montaje, opciones de menú y valores Guía DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

  • Página 14: Corriente Alterna

    Conexión DMX El Rogue R1X Spot usa una conexión de datos DMX de 3 o 5 pines para sus personalidades DMX: 16CH y 19CH. Consulte el Manual de Usuario para más información sobre cómo conectar y configurar el producto para el funcionamiento DMX.

  • Página 15: Descripción Del Panel De Control

    Rogue R1X Spot GRR Antes de montar este producto, lea las Notas de Seguridad. Utilice al menos dos Montaje puntos de montaje por producto. Asegúrese de que las abrazaderas de montaje (como las CLP-15 de Chauvet) son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/products/.

  • Página 16: Mapa De Menú

    Rogue R1X Spot GRR Mapa de Menú Nivel Principal Niveles de Programación Descripción Address 001–512 Configura la dirección inicial DMX 16CH Selecciona la personalidad DMX 19CH Inicia la secuencia de prueba del Auto Test dispositivo Pan Fine Tilt Tilt Fine...
  • Página 17 Rogue R1X Spot GRR Mapa de Menú (cont.) Nivel Principal Niveles de Programación Descripción Selecciona el rango de inclinación de 250° Tilt Angle Selecciona el rango de inclinación de 180° Selecciona el rango de inclinación de 90° Define el retardo de move-in-black para el BL.O.P/T Move...

  • Página 18: Valores Dmx

    Rogue R1X Spot GRR Valores DMX 19CH Canal Función Valor Porcentaje/Configuración Desplazamiento 000ó255 0–100% Lateral Desplazamiento 000ó255 0–100% Lateral Fino Inclinación 000ó255 0–100% Inclinación Fina 000ó255 0–100% Velocidad Desplazamiento 000ó255 0–100% Lateral/Inclinación Atenuador 000ó255 0–100% Atenuador Fino 000ó255 0–100% 000ó003 Cerrado 004ó007...
  • Página 19 Rogue R1X Spot GRR Valores DMX (cont.) 19CH Canal Función Valor Porcentaje/Configuración (cont.) 000ó063 Gobo indexado Rotación de 064ó147 Giro dextrógiro, lento a rápido Gobo 1 148ó231 Giro levógiro, lento a rápido 232ó255 Efecto Boomerang, lento a rápido 000ó006 Abierto 007ó013...
  • Página 20 Rogue R1X Spot GRR Valores DMX (cont.) 19CH Canal Función Valor Porcentaje/Configuración (cont.) 168ó175 Efecto 21 176ó183 Efecto 22 184ó191 Efecto 23 192ó199 Efecto 24 200ó207 Efecto 25 Macros de 208ó215 Efecto 26 Movimiento 216ó223 Efecto 27 224ó231 Efecto 28 232ó239...
  • Página 21 Rogue R1X Spot GRR Valores DMX (cont.) 16CH Canal Función Valor Porcentaje/Configuración Desplazamiento 000ó255 0–100% Lateral Desplazamiento 000ó255 0–100% Lateral Fino Inclinación 000ó255 0–100% Inclinación Fina 000ó255 0–100% Velocidad Desplazamiento 000ó255 0–100% Lateral/Inclinación Atenuador 000ó255 0–100% 000ó003 Cerrado 004ó007 Abierto Obturador 008ó076...
  • Página 22 Rogue R1X Spot GRR Valores DMX (cont.) 16CH Canal Función Valor Porcentaje/Configuración (cont.) 000ó006 Abierto 007ó013 Gobo 1 014ó020 Gobo 2 021ó027 Gobo 3 028ó034 Gobo 4 035ó041 Gobo 5 Rueda de 042ó048 Gobo 6 Gobo 2 049ó055 Gobo 7 056ó063...
  • Página 23 Rogue R1X Spot MR Le manuel de référence (MR) du Rogue R1X Spot reprend des informations de À Propos de ce base sur ce produit notamment en matière de connexions, montage, options de Manuel menu valeurs DMX. Téléchargez Manuel d'Utilisation www.chauvetprofessional.com...

  • Página 24: Remplacement Du Fusible

    électrique ou en coupant le disjoncteur. Connexion Vous pouvez connecter entre eux jusqu’à 6 Rogue R1X Spot à 120 V, 12 unités à 208 V ou 13 unités à 230 V. Ne dépassez jamais cette limite. Vous pouvez vous Électrique...

  • Página 25: Description Du Tableau De Commandes

    Rogue R1X Spot MR Avant de monter cet appareil, lisez et assimilez les consignes de sécurité. Utilisez Installation au moins deux points de montage pour cet appareil. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur http://trusst.com/products/.

  • Página 26: Tableu De Menu

    Rogue R1X Spot MR Tableu de Menu Niveau Principal Niveaux de Programmation Description Address 001–512 Configure l'adresse DMX de départ 16CH Sélectionne le mode DMX 19CH Auto Test Lance la séquence de test de l'appareil Pan Fine Tilt Tilt Fine...

  • Página 27: Tableu De Menu (Suite)

    Rogue R1X Spot MR Tableu de Menu (suite) Niveau Principal Niveaux de Programmation Description Sélectionne une plage d'angle de tilt à 250° Tilt Angle Sélectionne une plage d'angle de tilt à 180° Sélectionne une plage d'angle de tilt à 90°...

  • Página 28: Valeurs Dmx

    Rogue R1X Spot MR Valeurs DMX 19CH Canal Fonction Valeur Pourcentage/Configuration 000ó255 0–100% Pan Précis 000ó255 0–100% Tilt 000ó255 0–100% Tilt Précis 000ó255 0–100% Vitesse Pan/Tilt 000ó255 0–100% Gradateur 000ó255 0–100% Gradateur Fin 000ó255 0–100% 000ó003 Fermé 004ó007 Ouvert 008ó076 Lent à...

  • Página 29: Valeurs Dmx (Suite)

    Rogue R1X Spot MR Valeurs DMX (suite) 19CH Canal Fonction Valeur Pourcentage/Configuration (suite) 000ó006 Open 007ó013 Gobo 1 014ó020 Gobo 2 021ó027 Gobo 3 028ó034 Gobo 4 035ó041 Gobo 5 042ó048 Gobo 6 Roue de Gobo 2 049ó055 Gobo 7 056ó063...
  • Página 30 Rogue R1X Spot MR Valeurs DMX (suite) 19CH Canal Fonction Valeur Pourcentage/Configuration (suite) 184ó191 Effet 23 192ó199 Effet 24 200ó207 Effet 25 208ó215 Effet 26 Macros de 216ó223 Effet 27 Mouvements 224ó231 Effet 28 232ó239 Effet 29 240ó247 Effet 30 248ó255...
  • Página 31 Rogue R1X Spot MR Valeurs DMX (suite) 16CH Canal Fonction Valeur Pourcentage/Configuration 000ó255 0–100% Pan Précis 000ó255 0–100% Tilt 000ó255 0–100% Tilt Précis 000ó255 0–100% Vitesse Pan/Tilt 000ó255 0–100% Gradateur 000ó255 0–100% 000ó003 Fermé 004ó007 Ouvert 008ó076 Lent à rapide Obturateur 077ó145...
  • Página 32 Rogue R1X Spot MR Valeurs DMX (suite) 16CH Canal Fonction Valeur Pourcentage/Configuration (suite) 000ó006 Open 007ó013 Gobo 1 014ó020 Gobo 2 021ó027 Gobo 3 028ó034 Gobo 4 035ó041 Gobo 5 042ó048 Gobo 6 Roue de Gobo 2 049ó055 Gobo 7 056ó063...

  • Página 33: Veiligheidsinstructies

    Rogue R1X Spot BH Over deze De Rogue R1X Spot Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de handleiding gebruikershandleiding op www.chauvetprofessional.com voor meer informatie. Disclaimer De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.
  • Página 34 4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in. De Rogue R1X Spot kan met een DMX-controller werken met een 3-pins of 5-pins DMX-koppeling DMX-gegevensverbinding. Op www.chauvetprofessional.com...
  • Página 35 Rogue R1X Spot BH Montage Lees alvorens dit product te monteren alle Veiligheidsvoorschriften. Gebruik ten minste twee montagepunten per product. Controleer of de montageklem het gewicht product dragen. voor onze Chauvet-serie montageklemmen naar http://trusst.com/products/. Montageklem Omega-beugel Montagediagram Veiligheidskabel van het product...
  • Página 36 Rogue R1X Spot BH Menu Map Belangrijkste Programmeerniveaus Beschrijving niveau Address 001–512 Stelt het DMX-startadres in 16CH Selecteert de DMX-modus 19CH Auto Test Voert de testprocedure van het product uit Pan Fine Tilt Tilt Fine P/T Speed Dimmer Dimmer Fine...
  • Página 37 Rogue R1X Spot BH Menumap (vervolg) Belangrijkste Programmeerniveaus Beschrijving niveau Selecteert het 270° kantelhoekbereik Tilt Angle Selecteert het 180° kantelhoekbereik Selecteert het 90° kantelhoekbereik Definieert de zwenking/kanteling van de BL.O.P/T Move move-in-black vertraging Definieert de kleurverandering van de BL.O.ColorMove move-in-black vertraging Definieert de goboverandering van de BL.O.GoboMove...

  • Página 38: Dmx-Waarden

    Rogue R1X Spot BH DMX-waarden 19CH Kanaal Functie Waarde Percentage/instelling Zwenken 000ó255 0–100% Fijn zwenken 000ó255 0–100% Kantelen 000ó255 0–100% Fijn kantelen 000ó255 0–100% Zwenk- 000ó255 0–100% /kantelsnelheid Dimmer 000ó255 0–100% Fijne dimmer 000ó255 0–100% 000ó003 Gesloten 004ó007 Open 008ó076...
  • Página 39 Rogue R1X Spot BH DMX-waarden (vervolg) Kanaal Functie Waarde Percentage/instelling 000ó006 Open 007ó013 Gobo 1 014ó020 Gobo 2 021ó027 Gobo 3 028ó034 Gobo 4 035ó041 Gobo 5 Gobo-wiel 2 042ó048 Gobo 6 049ó055 Gobo 7 056ó063 Gobo 8 064ó120 Gobo schudden 1-8, langzaam tot snel 121ó127...
  • Página 40 Rogue R1X Spot BH DMX-waarden (vervolg) 19CH Kanaal Functie Waarde Percentage/instelling (vervolg) 216ó223 Effect 27 224ó231 Effect 28 Bewegingsmacro's 232ó239 Effect 29 240ó247 Effect 30 248ó255 Effect 31 Beweging 000ó255 0–100% macrosnelheid 000ó007 Geen functie 008ó015 Verduistering tijdens zwenken/kantelen (3 sec vasthouden) 016ó023...
  • Página 41 Rogue R1X Spot BH DMX-waarden (vervolg) 16CH Kanaal Functie Waarde Percentage/instelling Zwenken 000ó255 0–100% Fijn zwenken 000ó255 0–100% Kantelen 000ó255 0–100% Fijn kantelen 000ó255 0–100% Zwenk- /kantelsnelhe 000ó255 0–100% Dimmer 000ó255 0–100% 000ó003 Gesloten 004ó007 Open 008ó076 Langzaam tot snel Sluiter 077ó145...
  • Página 42 Rogue R1X Spot BH DMX-waarden (vervolg) 16CH Kanaal Functie Waarde Percentage/instelling 000ó007 Open 008ó015 Gobo 1 016ó023 Gobo 2 024ó031 Gobo 3 032ó039 Gobo 4 040ó047 Gobo 5 048ó055 Gobo 6 Gobo-wiel 1 056ó063 Gobo 7 064ó119 Gobo schudden 1–7, langzaam tot snel 120ó127...
  • Página 43 Rogue R1X Spot BH DMX-waarden (vervolg) 16CH Kanaal Functie Waarde Percentage/instelling Focus 000ó255 0–100% 000ó004 Geen functie Prisma 005ó255 Inzetstuk van het prisma 000ó127 Prisma-index 128ó189 Rotatie tegen de klok in, langzaam tot snel Prisma roteren 190ó193 Stop 194ó255 Rotatie met de klok mee, langzaam tot snel 000ó063...
  • Página 44 Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux, contact your dealer. Follow their instructions to request support or to return a product. Visit our website for contact details. Rogue R1X Spot QRG, Rev. 3 ML4│ © Copyright 2018 Chauvet │All rights reserved. Printed in P. R. C.
