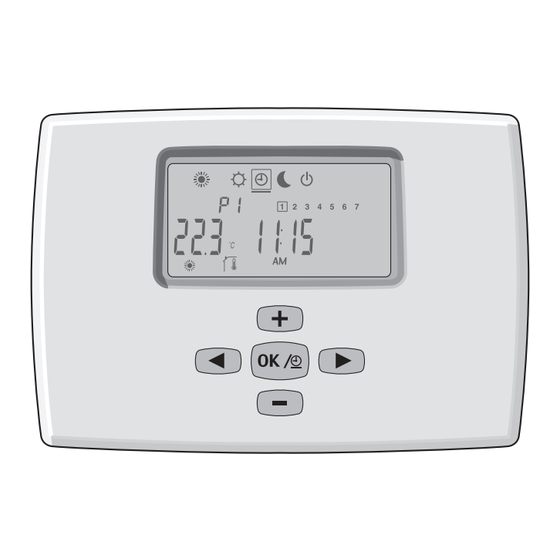

- Página 1 MANUAL DE INSTALACIÓN Termostato de la habitación EKRTW...
- Página 2 > > > >...
- Página 3 La instalación o colocación inadecuada del equipo o accesorios podría causar electrocución, cortocircuito, fugas, incendio u otros daños al equipo. Asegúrese de utilizar únicamente accesorios fabricados por Daikin, que están diseñados específicamente para su uso con el equipo y haga que los monte un instalador profesional.
-
Página 4: Introducción
1. Introducción El termostato de habitación EKRTW sirve para controlar equipos de sólo calefacción por suelo radiante o equipos de calefacción/refrigeración por suelo radiante. Se concecta típicamente a la unidad interior. Consulte los “ejemplos de aplicación típicos" en el manual de instalación de la unidad interior. -
Página 5: Instalación Del Ekrtw
2. Instalación del EKRTW El termostato EKRTW se monta sobre pared utilizando los tornillos y tacos suministrados. Consulte figura Debe preverse anticipadamente el cableado hacia el equipo interior (suministro independiente), teniendo en cuenta las sugerencias para la ubicación de instalación ideal. Consulte figura Antes de acceder a los dispositivos eléctricos, deberán desconectarse todos los circuitos de... - Página 6 Pase el cableado de la unidad interior o de la válvula motorizada a través del panel trasero del termostato. Conforme a su solicitud, instale el cableado. 7a Cuando esté conectado a la unidad interior, instale el cableado de la unidad interior y el termostato tal y como se muestra a continuación.
- Página 7 7b Cuando se conecta a la válvula motorizada, instale el cableado de la válvula motorizada y del termostato tal y como se muestra a continuación (para equipos de sólo calefacción). EKRTW 1N~50 Hz 230 VAC Los relés de salida (H y C son contactos desenergizados) son capaces de soportar una caga máxima de 5 A - 230 VCA.
-
Página 8: Configuración De Códigos En El Menú De Instalación
3. Configuración de códigos en el menú de instalación Puede configurar los códigos comenzando por el menú de hora y fecha (en modo avanzado). A consecuencia de una configuración personalizada NOTA no se considera anómalo que algunos códigos dejen de estar accesibles. >... -
Página 9: Configuración Para Equipos De Calefacción/ Refrigeración
3.1. Configuración para equipos de calefacción/ refrigeración Para equipos de calefacción/refrigeración ajuste los siguientes códigos: Ajustes Primer Segundo necesario código código Descripción ¿Está ajustado el modo de ÚêÒ 5® calefacción? 3.2. Vista general de todos los códigos Es posible cambiar los siguientes códigos en el menú de instalación: Primer Segundo... - Página 10 Descripción defecto Gama Paso Códigos de control de temperatura Daikin recomienda no cambiar por debajo de los parámetros de control de temperatura. Estos están ajustados para un uso óptimo del equipo de refrigeración/calefacción. ¿Desea un — 6® ÚêÒ...
-
Página 11: Descripción
Primer Segundo código código Descripción defecto Gama Paso Límite superior 1°C 6® 22. 0 37. 0 de referencia. Límite inferior de 1°C 04. 0 20. 0 referencia. Códigos del temporizador de programación ¿Desea activar el — 8® ≈œ ÚêÒ ≈œ enlace de refrigeración/ calefacción para... -
Página 12: Códigos Varios
Primer Segundo código código Descripción defecto Gama Paso Códigos varios Implementación — 9® ÚêÒ ÚêÒ ≈œ del horario de ahorro de luz diurna. 02 + p Calefacción — ≈œ ÚêÒ ≈œ forzada (verificación de instalación). 03 + o Refrigeración — ≈œ... -
Página 13: Características Técnicas
4. Características técnicas Lectura de la temperatura Incrementos de 0,1°C Temperatura de 0°C~50°C funcionamiento Rango de temperatura de 4°C~37°C en incrementos de referencia 0,5°C Protección eléctrica Clase II - IP30 (uso en interiores. Grado de contaminación 2) Alimentación y autonomía 3 pilas alcalinas AA.LR6 de 1,5 V aproximadamente 2 años (en función de las condiciones de uso) Relés de salida... - Página 14 4PW44896-1C...
