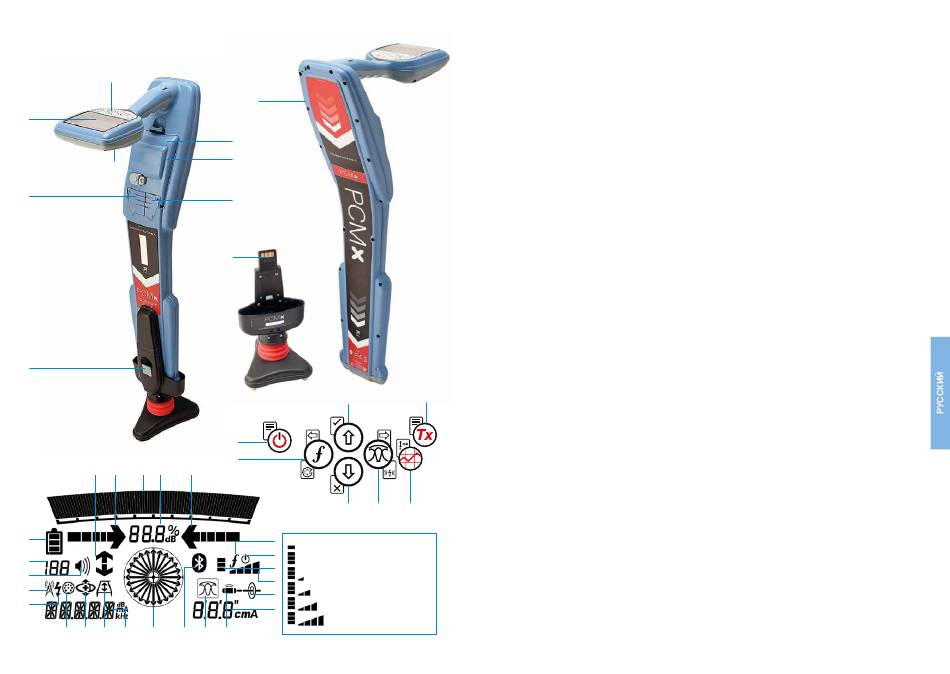

Компоненты приемника
1. Клавиатура.
2. ЖК-дисплей с автоматической подсветкой.
3. Динамик.
4. Комплект литий-ионных батарей.
5. Съемная лапа магнитометра. Применяется для
обнаружения локализующего сигнала 4 Гц
6. Разъем для подключения лапы магнитометра
7. Разъем для подключения принадлежностей.
8. Разъем для подключения наушников.
9. Антенна с модулем Bluetooth
10. USB-порт (внутри батарейного отсека).
Клавиатура приемника
11. Клавиша питания.
12. Клавиша частоты.
13. Стрелки вверх и вниз.
14. Клавиша антенны.
15. Клавиша исследования.
16. Клавиша генератора.
Значки на экране приемника
17. Шкала уровня сигнала с отметкой пикового
16
значения.
18. Показание уровня сигнала.
19. Стрелки нулевого/пропорционального
наведения.
20. Уровень заряда батареи.
21. Показание чувствительности/номер записи.
22. Уровень громкости.
15
23. Стрелки направления тока или поиска
неисправностей (см. примечание далее).
24. Значок режима кабели связи.
25. Значок режима электрические кабели.
26. Значок принадлежности/измерения.
27. Значок режима CD.
28. Значок А-рамки.
29. Показание частоты/тока/меню.
30. Значок состояния Bluetooth: мигающий значок
означает, что осуществляется соединение.
Горящий значок указывает, что соединение
активно.
31. Значок режима антенны: указывает выбор
режима антенны: Peak / Peak+ / Null / Broad
Peak / Guidance (Пик./Пик.+/Ноль/Размытый
пик./Наведение).
32. Значок зонда: указывает, что выбран источник
сигнала зонда.
33. Значок линии: указывает, что выбран источник
сигнала линии.
.
®
34. Компас: показывает ориентацию
локализованного кабеля или зонда
относительно приемника.
35. Состояние связи генератора
– подтверждает успешное подключение iLOC
(только Tx-1, Tx-5, Tx-10).
36. Индикатор режима ожидания генератора.
(только Tx-1, Tx-5, Tx-10).
37. Показание глубины.
38. Состояние GPS.
39. Качество сигнала GPS.
Стрелки направления тока
ПРИМЕЧАНИЕ! В рамках различных
промышленных норм стрелки направления
тока имеют разное значение. Это отражается в
различных режимах использования прибора. При
анализе трубопроводов стрелки указывают путь к
неисправности. При локализации коммуникаций
стрелки применяются для указания пути сигнала
при его передаче от генератора.
При подсоединении лапы магнитометра к
устройству PCMx обратная стрелка (указывающая
в направлении Tx) на экране приемника указывает,
что пользователь следует за выбранным кабелем
или трубопроводом.
При отсоединенной лапе стрелка вперед
(указывающая в направлении от Tx) указывает, что
пользователь локализует выбранный кабель или
трубопровод.
