Para ensamblar exitosamente todos los módulos que conforman la máquina en su
totalidad, se recomienda realizar la conexión eléctrica entre los módulos y a posteriori el
ensamblaje físico de los mismos.
A continuación, se describe el montaje eléctrico de los diferentes módulos que conforman la máquina
completa.
Los diferentes módulos que componen la máquina necesitan conexiones eléctricas y de señal para
funcionar correctamente. Esto se consigue a través del uso de conectores eléctricos / de señal. Estos
conectores, de acero fundido multicapa e IP 67, proporcionan toda la protección necesaria contra
agentes externos.
El procedimiento de conexión de dos módulos es el siguiente:

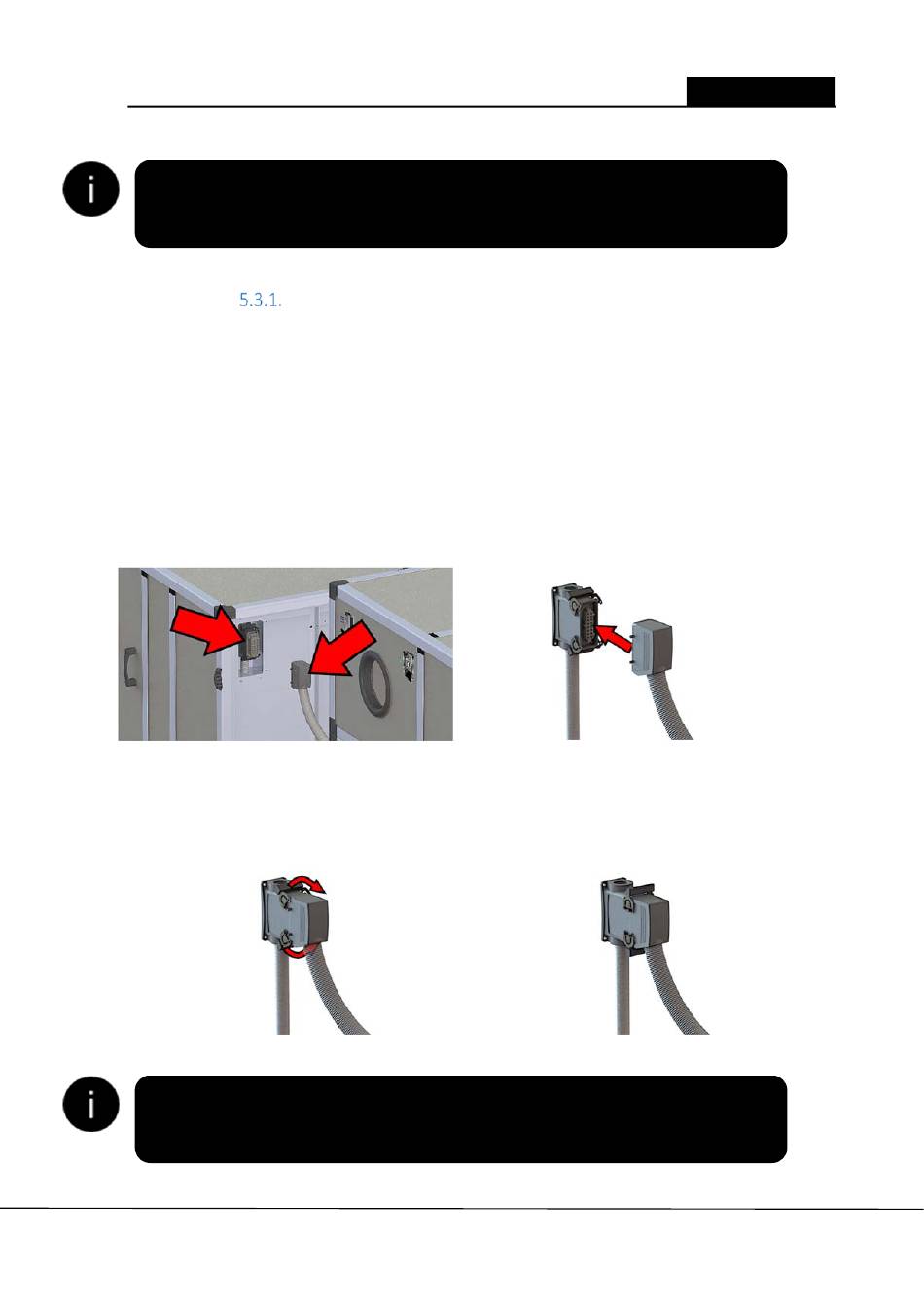

❶ Localizar los conectores en los extremos de
dos módulos opuestos:
❸ Asegurar la conexión eléctrica cerrando el
sistema de crimpado de los conectores:
Determinados modelos AIRPOOL PLUS presentan dos conectores por unión de módulos;
esto es, un primer conector para transmitir la potencia y un segundo conector para
transmitir las señales de regulación y control.
