Bradley S19-310UU Manual Del Usuario

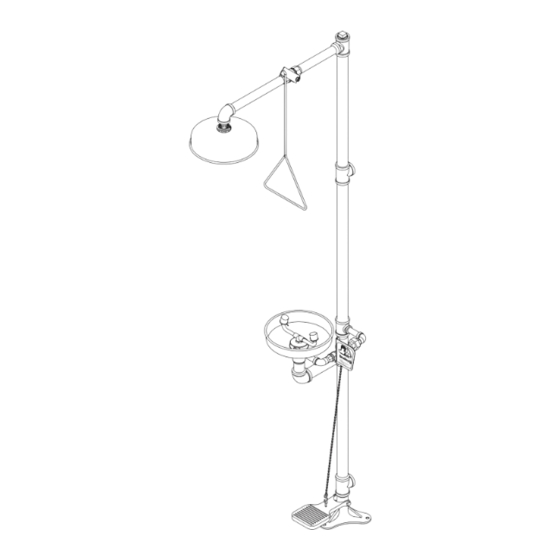

Combinación de ducha de aspersión y lavaojos
Ocultar thumbs Ver también para S19-310UU:
Tabla de contenido

Publicidad

Idiomas disponibles

Idiomas disponibles

Enlaces rápidos

Descargar este manual
215-163UU Rev. W; ECN 08-513
© 2008 Bradley Corporation
Page 1 of 13
9/11/08
Installation
S19-310UU
Combination Drench Shower and
Eyewash
Combiné douche oculaire
Combinación de ducha de
aspersión y lavaojos
Table of Contents
Pre-Installation Information . . . . . . . . . . . . . . 2
Installation Instructions. . . . . . . . . . . . . . . . . . 3
Assembly of Components . . . . . . . . . . . . . . . 4
Parts List . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Table des matières
Avant l'installation. . . . . . . . . . . . . . . . . . . . . . 6
Instructions d'installation . . . . . . . . . . . . . . . . 7
Assemblage des composantes . . . . . . . . . . . 8
Liste des pièces . . . . . . . . . . . . . . . . . . . . . . . 9
Contenido
Instrucciones de instalación. . . . . . . . . . . . . 11
Armado de los componentes . . . . . . . . . . . . 12
Lista de piezas . . . . . . . . . . . . . . . . . . . . . . . 13
P.O. Box 309, Menomonee Falls, WI USA 53052-0309
PHONE 800.BRADLEY (800.272.3539) FAX 262.251.5817
bradleycorp.com
