215-163SPR Rev. P; ECN 12-05-013A
© 2012 Bradley
Page 1 of 9
12/07/2012
Installation

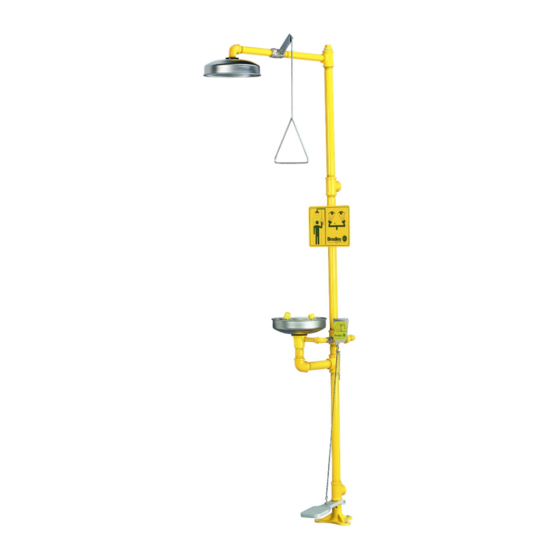

S19-310SPR
Combination Drench Shower
and Eye/Face Wash
Combinación de ducha de aspersión
y lavador de ojos/rostro
Table of Contents
Pre-Installation Information . . . . . . . . . . . . . . . . . . . . . . . . . 2
Installation Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Assembly of Components . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Parts List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Contenido
Información previa a la instalación . . . . . . . . . . . . . . . . . . . 6
Instrucciones de instalación . . . . . . . . . . . . . . . . . . . . . . . . 7
Armado de los componentes . . . . . . . . . . . . . . . . . . . . . . . 8
Lista de piezas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
P.O. Box 309, Menomonee Falls, WI USA 53052-0309
PHONE 800.BRADLEY (800.272.3539) FAX 262.251.5817
bradleycorp.com
Publicidad
Manuales relacionados para Bradley S19-310SPR
Resumen de contenidos para Bradley S19-310SPR
-
Página 1: Tabla De Contenido
Lista de piezas ........9 215-163SPR Rev. P; ECN 12-05-013A P.O. Box 309, Menomonee Falls, WI USA 53052-0309 © 2012 Bradley PHONE 800.BRADLEY (800.272.3539) FAX 262.251.5817 Page 1 of 9 12/07/2012 bradleycorp.com... -
Página 2: Important
Test the unit for leaks and adequate water flow. Main water supply to the eyewash should be “ON” at all times. Provisions shall be made to prevent unauthorized shutoff. The ANSI Z358.1 standard requires an uninterrupted supply of flushing fluid. Bradley plumbed emergency fixtures require a minimum of 30 PSI (0.21 MPa) flowing pressure. Flushing fluid should be tepid per ANSI Z358.1. -
Página 3: Installation Instructions
Ø 10-3/4" • Bottom edge of the showerhead should be 84-5⁄8" (273mm) (2149mm) from floor. Step 3: Connect water supply IMPORTANT! Do not rely on Bradley’s Combination Unit Ø 9" (229mm) to support supply piping. Flange with (3) 10-1/2" Ø 3⁄8" (10mm) (267mm) 1. -
Página 4: Assembly Of Components
114-052 25.3 Items 10.1–10.5 come preassembled as Item 10. Items 14.1–14.2 come preassembled as Item 14. 1¼" NPT Items 24.1–24.12 come preassembled as Item 24. Drain Outlet 25.4 25.3 25.6 25.1 25.5 Bradley • 215-163SPR Rev. P; ECN 12-05-013A 12/07/2012... -
Página 5: Parts List
113-006QX Pipe 1¼" NPT x 7-3⁄32" 113-006LQ Pipe ½" NPT x 3½" S30-070 ½" Valve/Handle Prepack 21.1 S27-282 ½" Ball Valve with Jam Nut Prepack S30-071 includes items 21.11, 21.2, 21.3, 21.4 Bradley • 215-163SPR Rev. P; ECN 12-05-013A 12/07/2012... -
Página 6: Importante
La norma ANSI Z358.1 exige un suministro ininterrumpido de líquido de limpieza. Los equipos de emergencia con tuberías de Bradley requieren una presión de flujo mínima de 0,21 MPa (30 PSI). El líquido de limpieza debe estar tibio en conformidad con la norma ANSI Z358.1. -
Página 7: Instrucciones De Instalación
10-1/2" orificios de Ø 3⁄8” (267mm) (10mm) en un ¡IMPORTANTE! No contar con la unidad combinada Bradley para circulo de perno de sostener la tubería de suministro. Ø 8” (203mm) 1. Conectar la tubería de suministro de agua a la entrada NPT de 1¼"... -
Página 8: Armado De Los Componentes
Los artículos del 14.1 al 14.2 vienen previamente montados como Artículo 14. Los artículos del 24.1 al 24.12 vienen previamente montados como Artículo 24. Salida de drenado 1-1/4" NPT 25.4 25.3 25.6 25.1 25.5 Bradley • 215-163SPR Rev. P; ECN 12-05-013A 12/07/2012... -
Página 9: Lista De Piezas
204-421 Etiqueta de emergencia 113-006QX Tubo NPT de 1¼" x 7-3⁄32" 113-006LQ Tubo NPT x 3½" S30-070 Conjunto de válvula de bola y manija Paquete S30-071 incluye art. 21.11, 21.2, 21.3, 21.4 Bradley • 215-163SPR Rev. P; ECN 12-05-013A 12/07/2012...
