GMP 10 kVA Manual Del Usario página 30

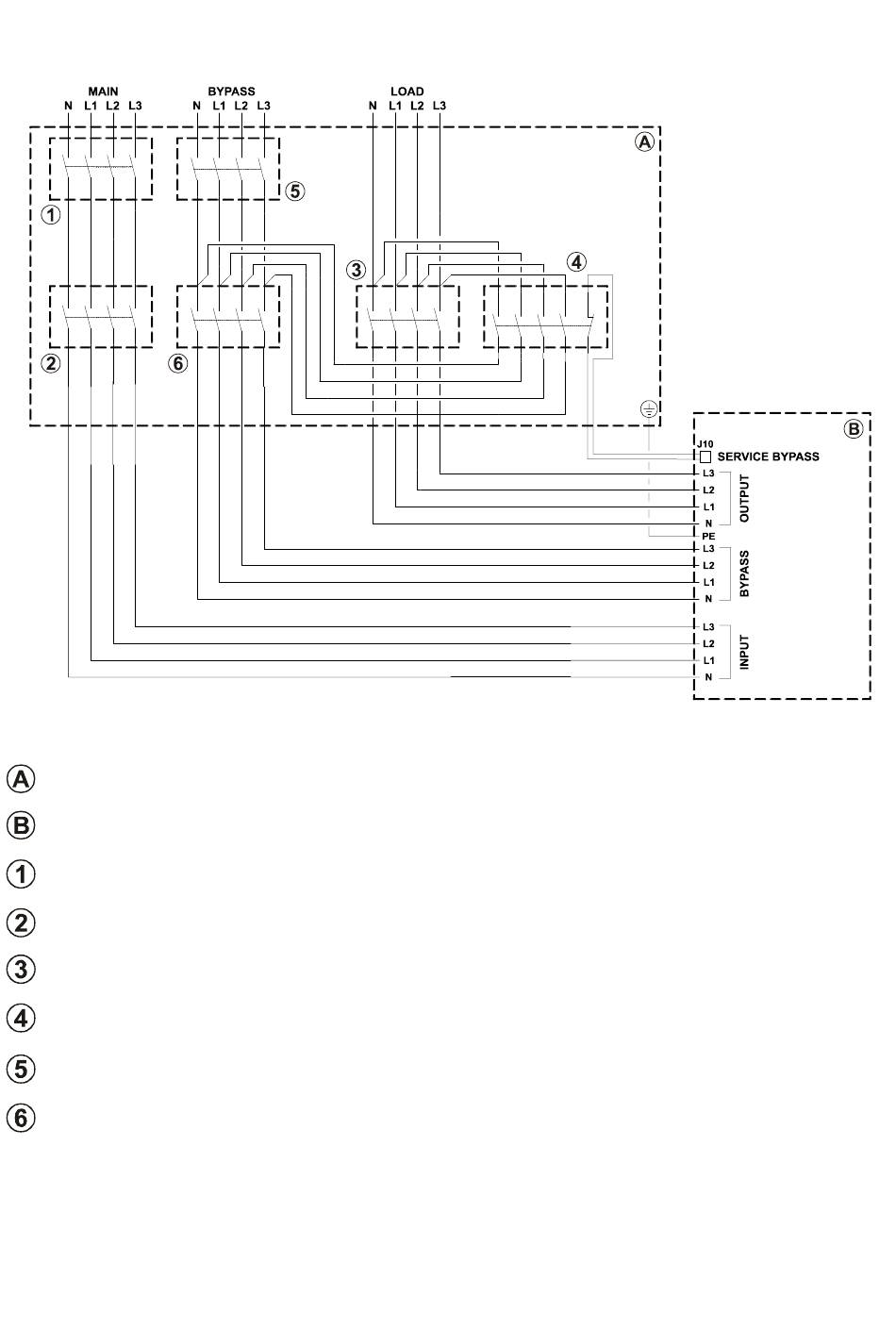

SCHEMA DI INSTALLAZIONE REMOTA DEL BYPASS DI MANUTENZIONE SUL MODELLO TRIFASE-TRIFASE CON
BYPASS SEPARATO
Quadro elettrico periferico
Connessioni all'interno dell'UPS
interruttore di LINEA PRINCIPALE: interruttore magnetotermico, deve essere conforme a quanto riportato in
"Dispositivi di protezione esterni"
interruttore d'INGRESSO: sezionatore conforme a quanto riportato in "Protezioni interne all'UPS"
interruttore d'USCITA: sezionatore conforme a quanto riportato in "Protezioni interne all'UPS"
interruttore di SERVICE BYPASS: sezionatore conforme a quanto riportato in "Protezioni interne all'UPS" accessoriato
con contatto ausiliario normalmente chiuso
interruttore di LINEA BYPASS: interruttore magnetotermico, deve essere conforme a quanto riportato in "Dispositivi di
protezione esterni"
interruttore d'INGRESSO BYPASS: sezionatore conforme a quanto riportato in "Protezioni interne all'UPS"
