4

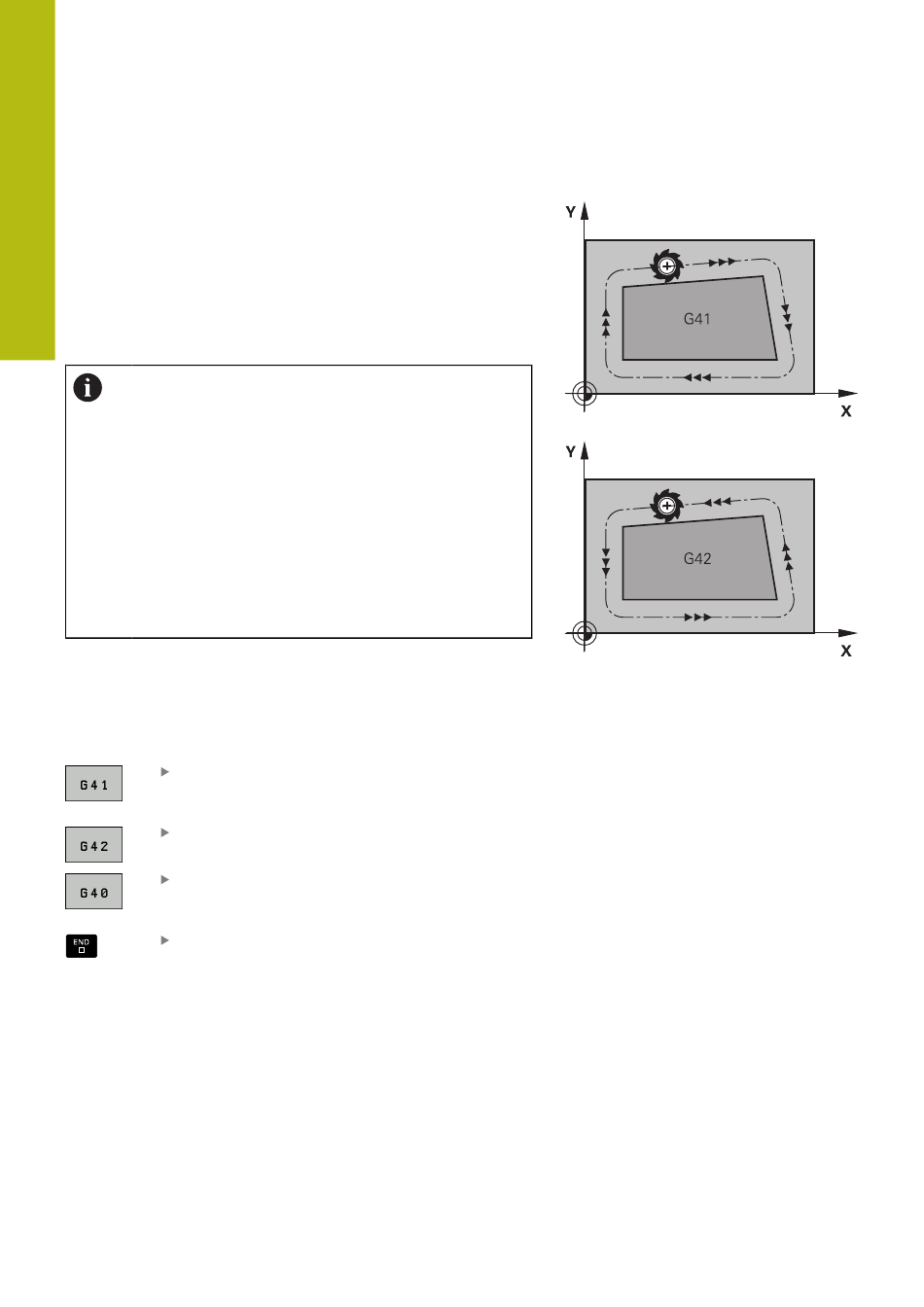

Movimientos de trayectoria con corrección de radio: G42 y G41
G42: La herramienta se desplaza por la derecha del contorno
G41: La herramienta se desplaza por la izquierda del contorno
En este caso el centro de la herramienta queda separado del
contorno programado la distancia del radio de dicha herramienta.
A la derecha y a la izquierda se representa la posición de la
herramienta en la dirección del desplazamiento a lo largo del
contorno de la herramienta.
Entre dos frases NC con diferente corrección de radio
G42 y G41, debe programarse por lo menos una
frase de desplazamiento en el espacio de trabajo sin
corrección de radio (es decir, con G40).
El control numérico activará la corrección de radio al final
de la frase NC en la cual se programó por primera vez la
corrección.
Al activar la corrección de radio RR/RLG42/G41 y al
anularla con G40, el control numérico posiciona la
herramienta siempre perpendicularmente sobre el punto
de arranque o el punto final. Posicione la herramienta de
este modo antes del primer punto de contorno o detrás
del último punto de contorno para no dañar al mismo.
Introducción de la corrección del radio
La corrección de radio se programa en una frase G01. Introducir las
coordenadas del punto de destino y confirmar con la tecla ENT
Para desplazar la hta. por la izquierda del
contorno programado: Pulsar Softkey Función
G41 o
Para desplazar la hta. por la derecha del contorno
programado: Pulsar Softkey Función G42 o
Desplazar la herramienta sin corrección de radio
o eliminar la corrección: Pulsar la Softkey Función
G40
Finalizar laFrase NC: Pulsar la tecla END
120
Herramientas | Corrección de la herramienta
