Mordaza de bloqueo según norma CNOMO
6.4 Ejemplo de esquema neumático
SIN PINZAR PINZADO
1
2
4
2 4
1 3
3

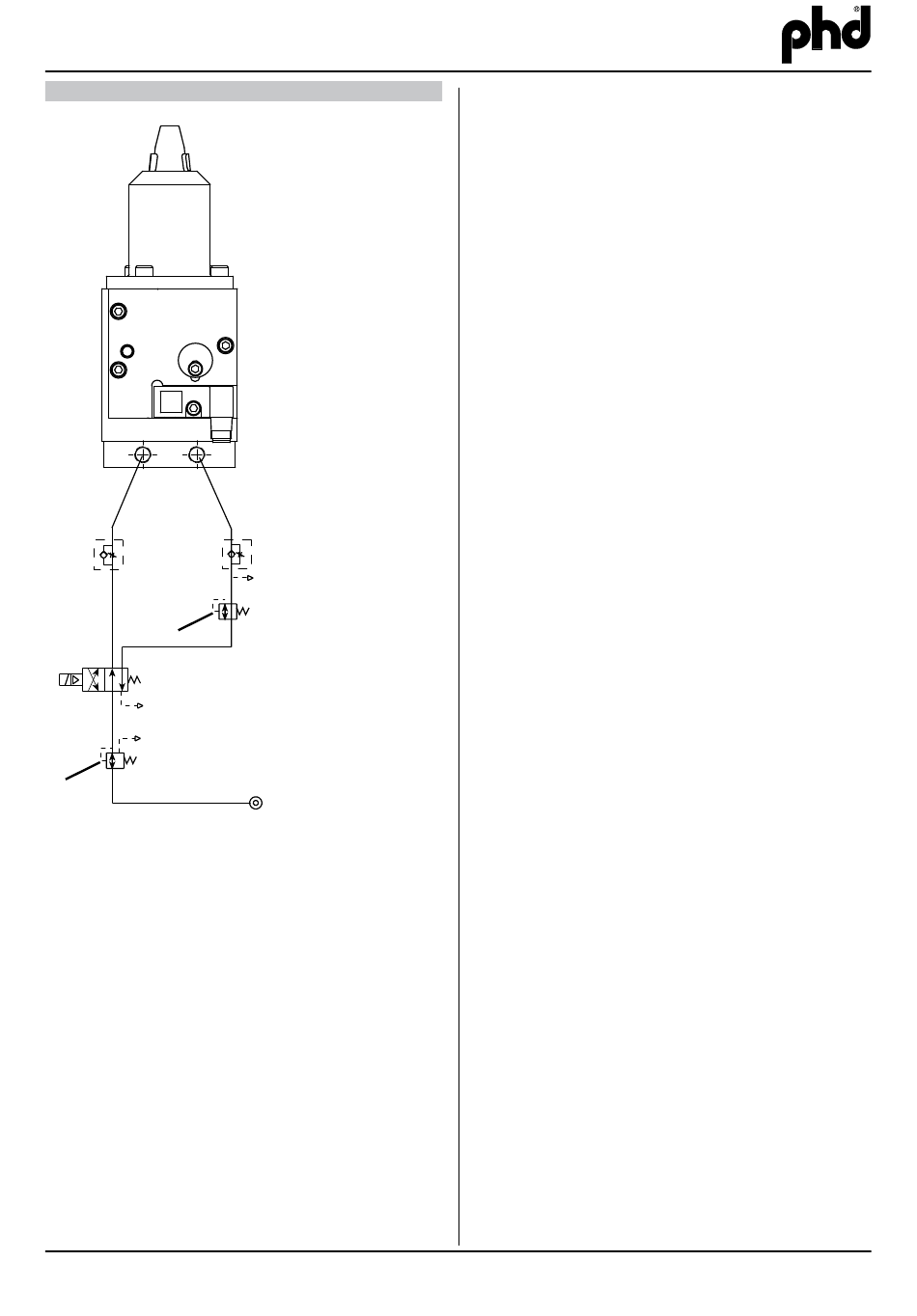

Figura: Ejemplo de esquema neumático de pinzado
1 Conexión de aire comprimido "sin pinzar"
2 Conexión de aire comprimido de "pinzado"
3 Manorregulador recomendado
4 Manorregulador requerido
El esquema neumático muestra una opción típica para proporcio-
nar aire comprimido a la pinza
Una válvula de 4 vías controla la pinza.
IP-CNOMOPIN-ES
Manual de instalación y uso
Ubicación estándar
del puerto
