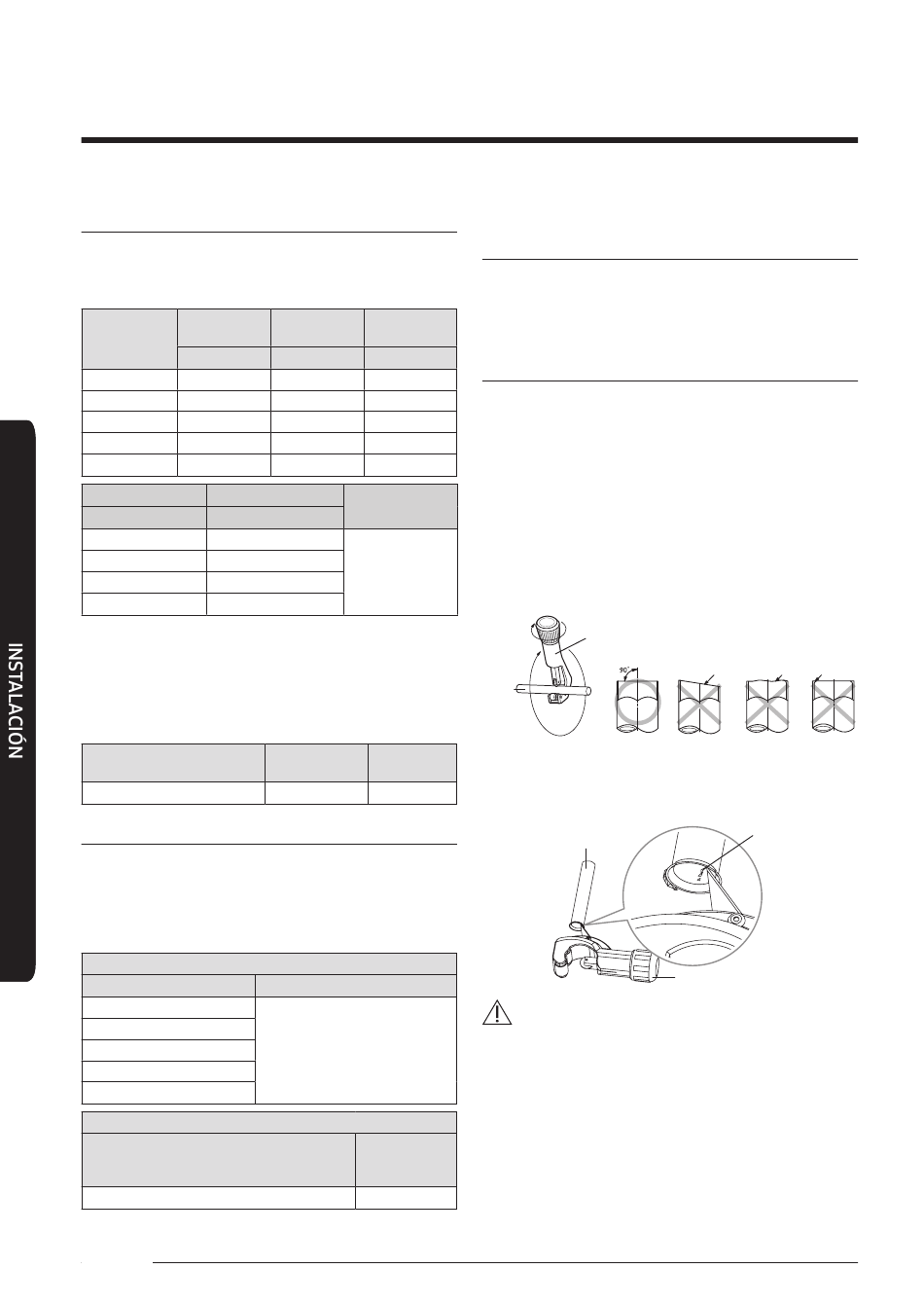

Trabajos de instalación de la tubería de refrigerante
Selección de la tubería del refrigerante
Instalación de las tuberías entre la unidad
exterior y la primera unión en Y.
Lateral del
líquido
Modelo
mm
AE044MXTPEH
Φ 9,52
AE066MXTPEH
Φ 9,52
AE090MXTP∗H
Φ 9,52
AE120MXTP∗H
Φ 9,52
AE160MXTP∗H
Φ 9,52
Diámetro externo
mm
6,35
Φ
9,52
Φ
12,70
Φ
15,88
Φ
• Instale la tubería del refrigerante en función de la
capacidad de la unidad exterior.
• Grados de temperatura y grosor mínimo de la tubería
de refrigerante.
Instalación de las tuberías entre las uniones en Y
Capacidad total de la unidad
interior (kW)
X < 20,2
Selección de la unión en Y
• Seleccione la primera unión en Y en función de la
capacidad de la unidad exterior. Seleccione las otras
uniones en Y en función de la capacidad total de las
unidades interiores conectadas debajo de cada una de
las uniones seleccionadas.
Selección de la primera unión en Y
Modelo
AE044MXTPEH
AE066MXTPEH
AE090MXTP∗H
AE120MXTP∗H
AE160MXTP∗H
La otra unión en Y
Capacidad total de las unidades interiores
conectadas por debajo de esta unión en Y
(kW)
X < 20,2
18
Español
Lateral de gas
Tubería de gas
(aire)
(agua)
mm
mm
Φ 15,88
Φ 15,88
Φ 15,88
Φ 15,88
Φ 15,88
Φ 15,88
Φ 15,88
Φ 15,88
Φ 15,88
Φ 15,88
Grosor mínimo
Grados de
temperatura
mm
0,8
0,8
C1220T-O
0,8
(semiduro)
1,0
Lateral del
Lateral del
líquido (mm)
gas (mm)
Φ 9,52
Φ 15,88
Modelo de unión en Y
MXJ-YA1509M
Modelo de
unión en Y
MXJ-YA1509M
Limpieza y secado de la tubería del
refrigerante
• Para impedir la entrada de materiales extraños o agua,
coloque tapones en los tubos.
Corte o avellanado de tuberías
1 Asegúrese de tener disponibles las herramientas
requeridas.
(cortador de tubos, escariador, avellanador y soporte
para tubos)
2 Si desea acortar las tuberías, hágalo con un
cortatubos. Tenga cuidado de dejar el borde del
corte a un ángulo de 90º con respecto al lateral de
la tubería. Consulte las siguientes figuras para ver
ejemplos de bordes cortados de la manera correcta e
incorrecta.
Cortatubos
Tubería
3 Para prevenir una fuga de gas, quite todas las
rebabas en el borde de corte de la tubería usando un
escariador.
Tubería
PRECAUCIÓN
• Ponga la tubería bocabajo mientras quita las
rebabas para garantizar que las rebabas no
entran en la tubería.
Oblícuo Irregular Rebaba
Rebaba
Cortatubos
