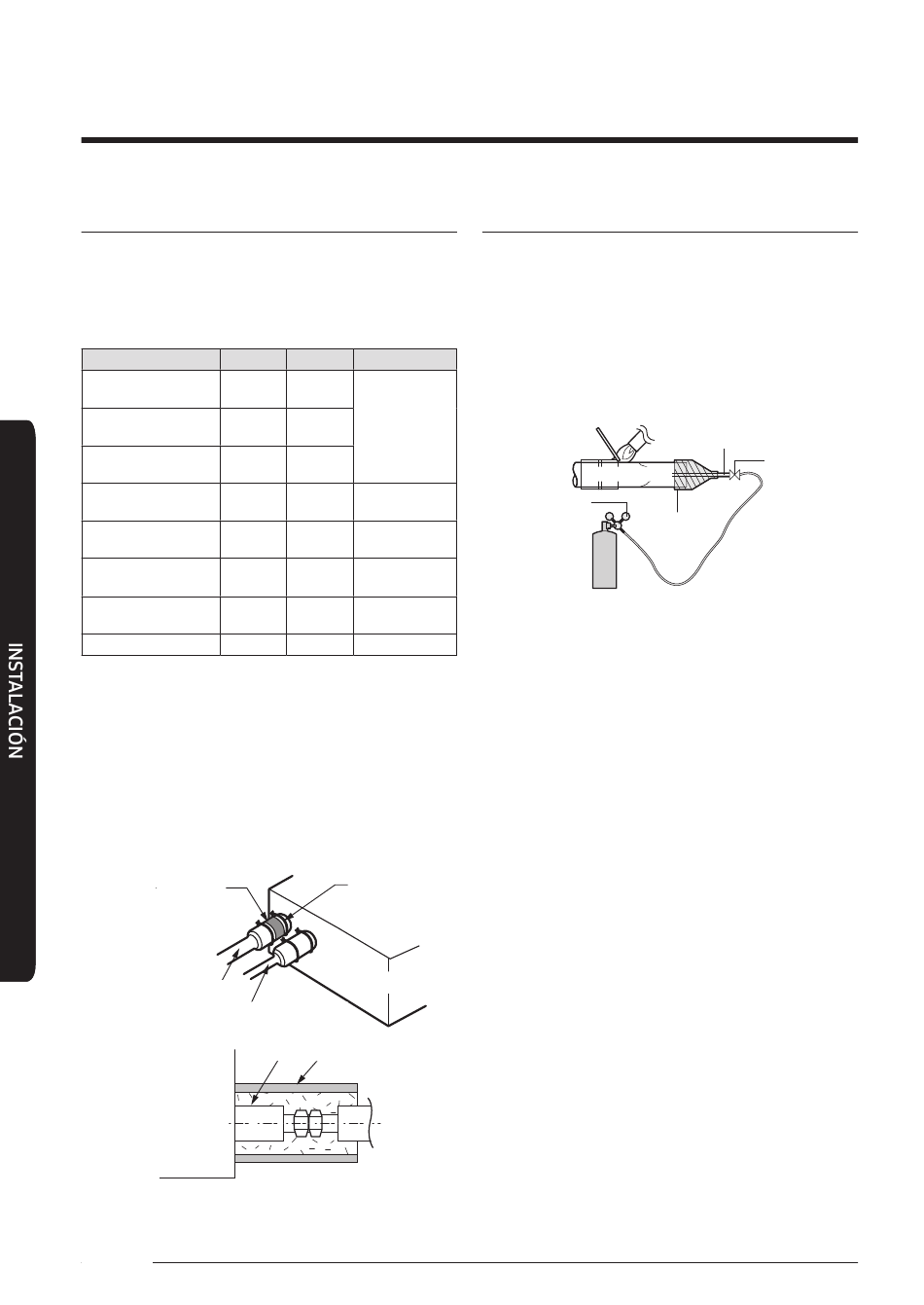

Trabajos de instalación de la tubería de refrigerante

Aislamiento del tubo de refrigerante

• Antes de completar el proceso de instalación debe
comprobar que no haya fugas de gas.
• Utilice un aislamiento EPDM que cumpla con las
siguientes condiciones.
Elemento
Densidad
Ruta del cambio de
dimensión por calor
Tasa de absorción de agua
Conductividad térmica
Factor de transpiración de
humedad
Grado de transpiración de
humedad (m²·24h)}
Dispersión de
formaldehído
Tasa de oxígeno
Aislamiento del tubo de refrigerante
• Aísle el tubo del refrigerante, las juntas y las
conexiones con material de clase "o".
• Al aislar los tubos se evita que el agua condensada
gotee y se mejora el rendimiento de la bomba de calor
de aire/agua.
• Compruebe si hay alguna grieta en el aislamiento del
tubo doblado.
Aislante
Tubería del lado del gas
Tubería del lado del líquido
Unidad
interior
20
Español
Unidad Estándar Observaciones
0,048 ~
g/cm²
0,096
KSM 3014-01
% -5 o menos
0,005 o
g/cm²
menos
kcal/ 0,032 o
KSL 9016-95
m·h·˚C menos
ng/
15 o menos KSM 3808-03
(m²·s·Pa)
{g/
15 o menos KSA 1013-01
mg/L - KSF 3200-02
% 25 o menos ISO 4589-2-96
Abrazadera
Unidad interior
Aislante Superpuesta
Instale el aislamiento
sobreponiéndolo

Soldadura del tubo

• Asegúrese de que no haya humedad dentro del tubo.
• Asegúrese de que no penetren materiales extraños ni
impurezas en el tubo.
Sustitución del gas nitrógeno
1 Utilice nitrógeno sin oxígeno para soldar los tubos tal
como se muestra en la ilustración.
Parte soldada
Nitrógeno
Regulador
Enroscado
de presión
2 Si no usa gas nitrógeno al soldar los tubos, se puede
formar óxido en el interior del tubo. El compresor y
sus válvulas pueden resultar dañados.
3 Ajuste el caudal de la sustitución con un regulador de
presión para mantenerlo a 0,05m3/h o más.
4 Suelde la válvula de servicio después de la válvula de
protección.
Tubería de cobre de Ø 1/4"
Vástago de
válvula
