I-751.VDS-SPA / Serie 751 FireLock

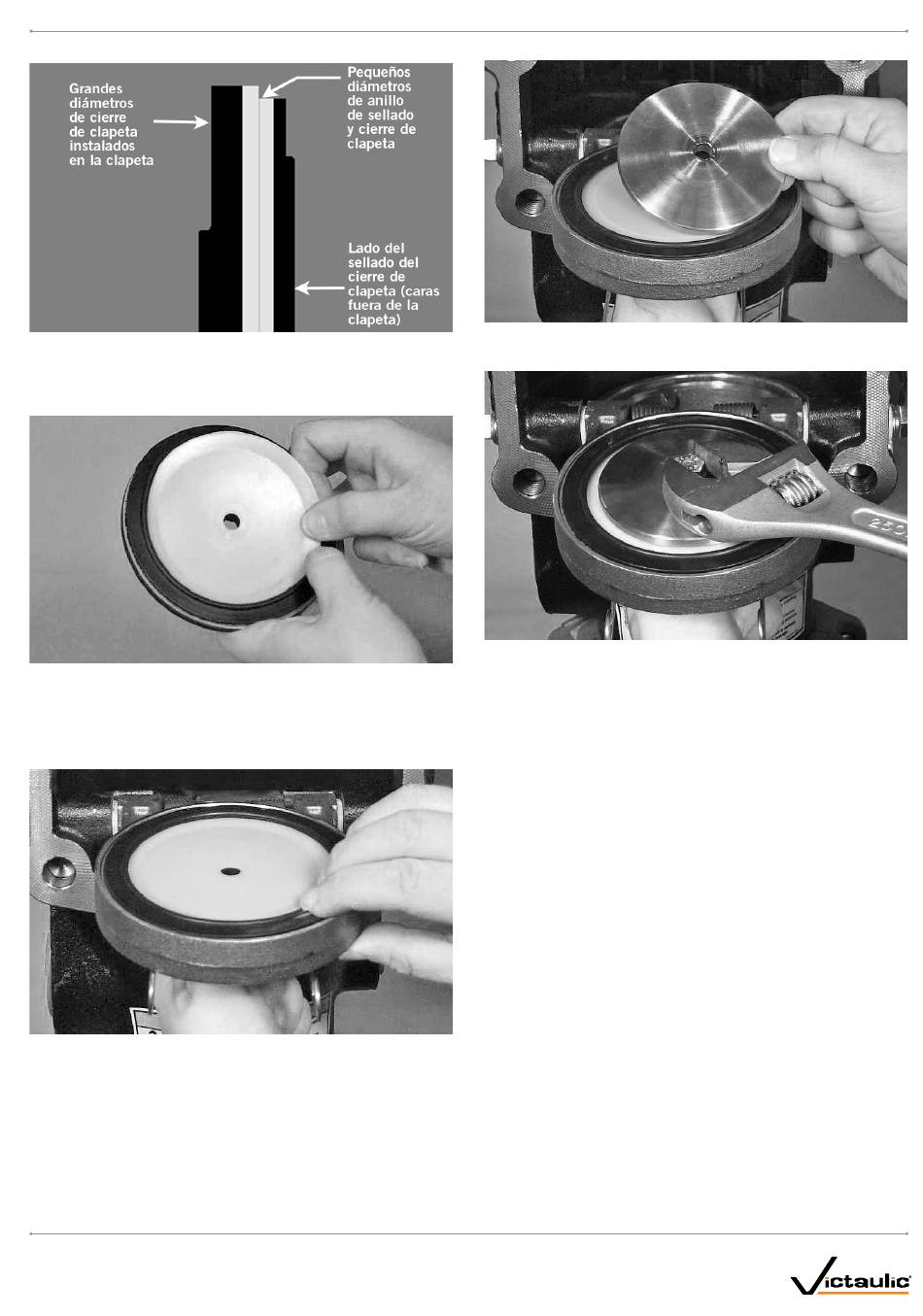

6a . Si usa el mismo conjunto de sellado de clapeta y ha quitado el
anillo en el paso anterior: Vuelva a colocar el anillo con cuidado
debajo del labio exterior del sellado . Asegúrese de que el diámetro
pequeño del anillo quede frente a la superficie de sellado .
7 .
Inserte la arandela de sellado con cuidado bajo el labio de la junta .
8 .
Retire todo contaminante, suciedad y depósito mineral de la
clapeta . Compruebe que la superficie de sellado esté limpia, seca
y sin ningún material extraño . Si la clapeta presenta signos de
deterioro, cámbiela por una nueva de Victaulic .
9 .
Instale el sellado en la clapeta con sumo cuidado . Compruebe que
el anillo de sellado se ajuste en la clapeta completamente .
REV_F
Estaciones europeas de válvula de retención de alarma / Manual de instalación, mantenimiento y pruebas
10 . Coloque el retén de sellado (lado plano hacia abajo) sobre la
arandela de la clapeta .
11 . Instale el sellado perno/perno por el retén de sellado y la clapeta .
Apriete el sellado perno/perno a 18 N•m .
12 . Sustituya la tapa según lo indicado en el capítulo "Instalar la tapa
y su junta" .
13 . Vuelva a poner el sistema en funcionamiento según lo indicado en
el capítulo "Poner el sistema en funcionamiento" .
I-751.VDS-SPA_17
