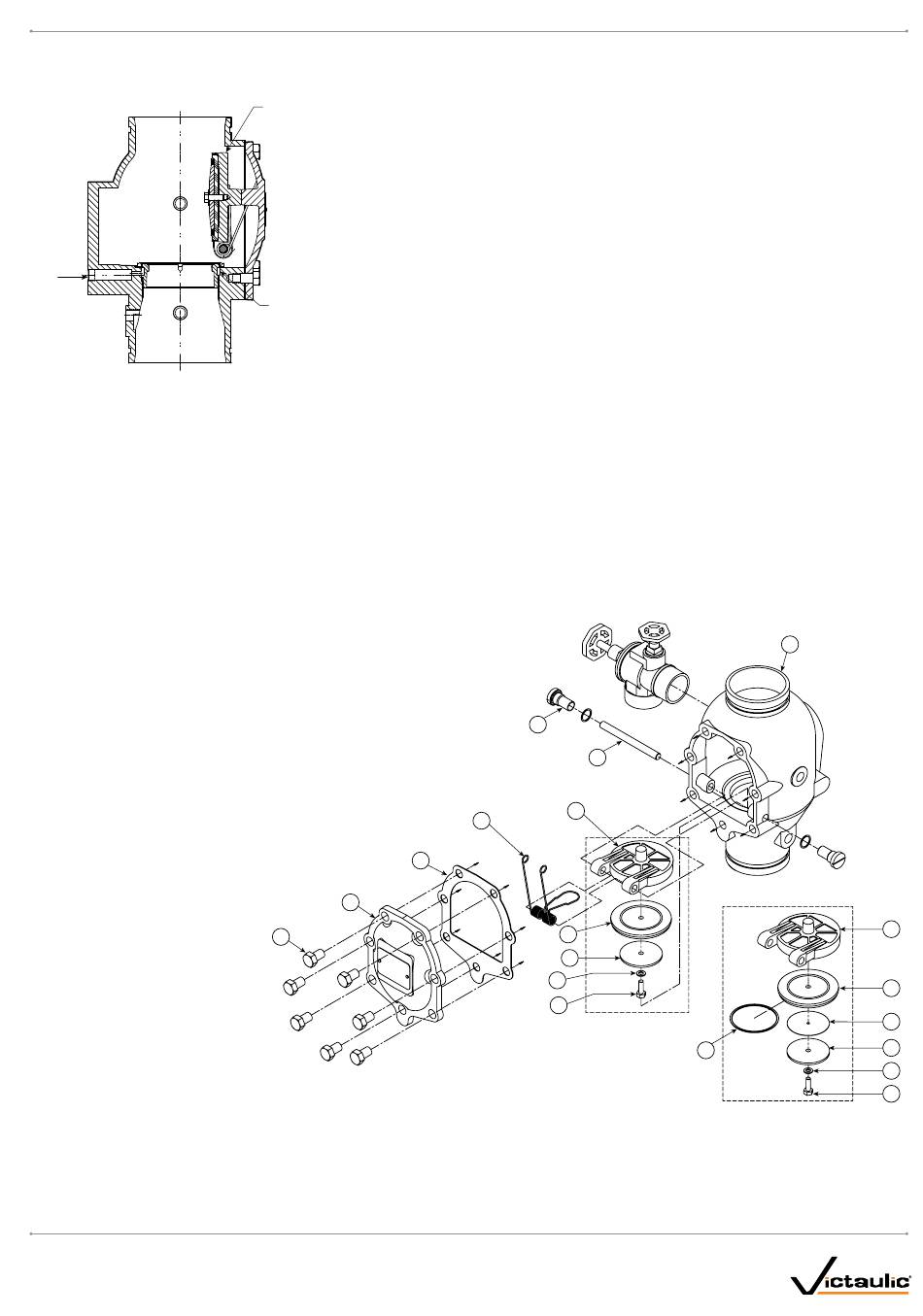

VISTA ESQUEMÁTICA – COMPONENTES INTERNOS DE LA VÁLVULA
Salida
de
alarma
Exagerado para mayor claridad
REV_F
™ Estaciones europeas de válvula de retención de alarma / Manual de instalación, mantenimiento y pruebas
Clapeta
Asiento
Lista de materiales
1 Cuerpo de válvula
2 Casquillo de retención del eje de clapeta (Cdad. 2)
3 Eje de clapeta
4 Clapeta
5 Muelle de clapeta
6 Sello de clapeta
7 Anillo de retención del sello
10
11
12
8
9
10 Junta de la tapa
11 Tapa
12 Tornillos de la tapa
13 Anillo de sellado
14 Arandela del sello
2
3
4
5
6
7
8
9
Para válvulas tamaño
DN80, DN100 y DN150
Sello del tornillo
Tornillo de montaje del sello
1
13
Para válvulas tamaño DN200
I-751.VDS-SPA_5
4
6
14
7
8
9
