Instrucciones de instalación
Conexión de la Sirena
1. Realice las conexiones de la sirena a los terminales de
salida de alarma 3 (+) y 4 (–).
Para una salida supervisada, continúe con los pasos 2 y 3.
2. Corte el puente rojo de Supervisión de Sirena situado
encima de los terminales 2 y 3 de la placa del control.
3. Conecte una resistencia de 820 ohmios entre los
terminales de la última sirena.
TERMINALES DEL
PANEL DE CONTROL
TERMINALES
DE SALIDA DE
ALARMA
CORTAR PUENTE ROJO EN LA TARJETA DEL
PANEL DE CONTROL PARA HABILITAR
LA SUPERVISION DE SIRENA

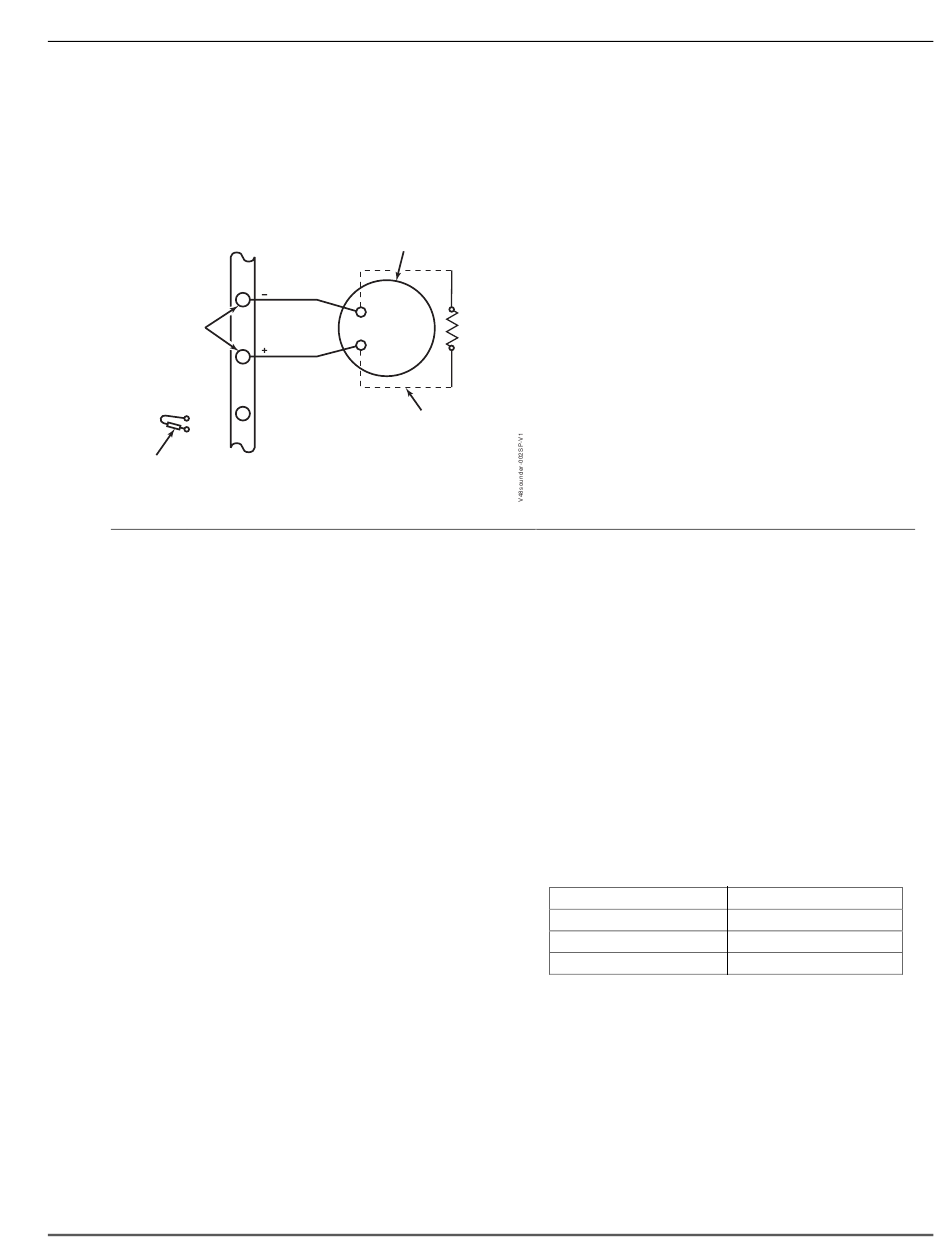

Figura 5. Cableado Sirena (Supervisado)

Conectar Transformador C.A.

Transformador:
Conecte el Transformador a los terminales 1 y 2 de la
placa del control. Ver tabla de cableado a la derecha para
el cable a utilizar.
Utilizar transformador cableado de 110/230VCA, 50Hz
con salida de 16.5VCA, 25VA.
Instalaciones en Europa : Utilizar transformador
230VCA, 50Hz
(En España utilizar trasnformador modelo TRV16.5)
2-4
SIRENA DE ALARMA
EXTERIOR
4
_
OBSERVAR
POLARIDAD
+
3
2
SI LA SUPERVISION SIRENA ESTA HABILITADA
(PUENTE ROJO EN LA PLACA DEL PANEL DE
CONTROL ESTA CORTADO) CONECTE
UNA RESISTENCIA DE 820 OHMIOS EN LA
SIRENA AUXILIAR COMO SE MUESTRA CON
LA LINEA DE PUNTOS
NO CONECTAR LA RESISTENCIA EN LOS
MISMOS TERMINALES DE SALIDA DE ALARMA
Notas
• La salida de sirena de 12VCC se activa cuando
tiene lugar una alarma.
• El consumo total de esta salida no puede ser
superior a 2 amperios (si supera los 2 amp.
Sobrecargará la fuente de alimentación , o puede
provocar que se active la salida del circuito
electrónico de protección de la sirena)
• Deberá instalar una batería, ya que la batería
proporciona esta corriente.
• NO realice los pasos 2 y 3 si está utilizando una
sirena con la salida invertida.
RESISTENCIA
FIN DE LINEA
820 OHM.
Notas
• Sea precavido a la hora de cablear el
transformador a la unidad de control para evitar
fundir el fusible del transformador (no se puede
reemplazar el fusible).
• El cable hasta el transformador no debe superar
los 76m utilizando un cable de sección 1.2mm.
La lectura de voltaje entre los terminales 1 y 2
del panel de control no debe caer por debajo de
16.5VCA o se mostrará un mensaje de
"PERDIDA C.A." en la consola.
• No conecte la alimentación C.A. mientras está
realizando conexiones de cableado en el panel
de control. Como precaución, siempre
desconecte el control de la red cuando esté
realizando dichas conexiones.
Tabla de Conexión
Distancia hasta control Ancho de cable
Hasta un 15m
15-30m
30-76m
0,8mm O.D.
1,0mm O.D.
1.2mm O.D.
