Ajustes de entrada analógica (menú 6.6)
En el Menú de Ajustes de entrada analógica 6.6, la entrada real es visible y es posible establecer los
valores mínimo (4 mA) y máximo (20 mA). Los ajustes que pueden realizarse se muestran en la Fout!
Verwijzingsbron niet gevonden..

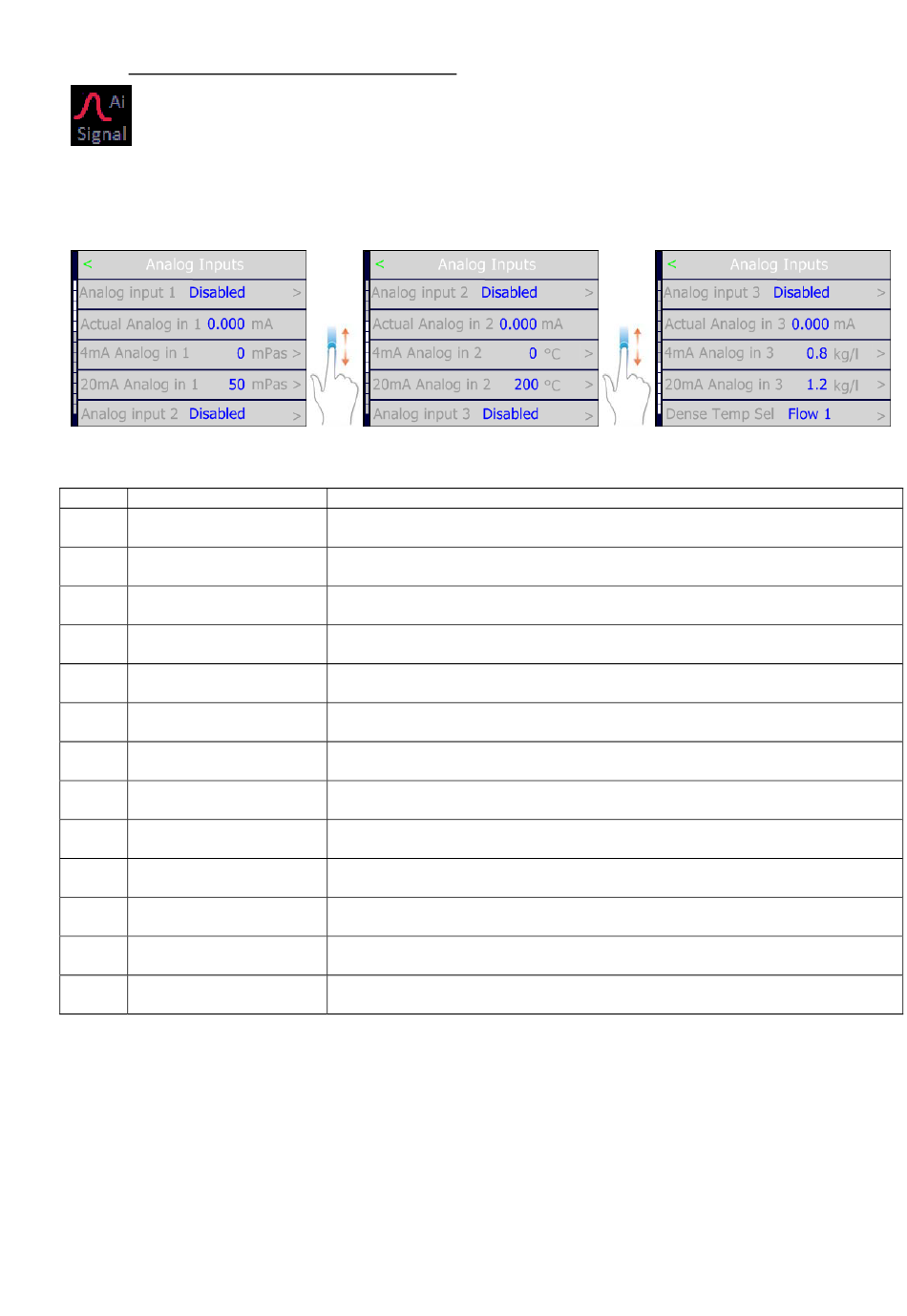

Figura 64: Menú 6.6 superior
Menú
Descripción
6.6.1
Entrada analógica 1
6.6.2
Entrada analógica 1
valor actual
6.6.3
4mA Analógico en el
canal 1
6.6.4
20mA Analógico en el
canal 1
6.6.5
Entrada analógica 2
6.6.6
Entrada analógica 2
valor actual
6.6.7
4mA Analógico en el
canal 2
6.6.8
20mA Analógico en el
canal 2
6.6.9
Entrada analógica 3
6.6.10
Entrada analógica 3
valor actual
6.6.11
4mA Analógico en el
canal 3
6.6.12
20mA Analógico en el
canal 3
6.6.13
Selección de Temp.
Densa
Tabla 7: Menú Configuración 6.6: Ajustes de las entradas analógicas
Figura 65: Menú 6.6 medio
Observación
El canal de entrada analógica 1 se puede configurar como
Activado
El valor actual en la entrada 1 es visible en mA.
No se puede cambiar los ajustes.
La
se puede ajustar
viscosidad a 4mA
Se puede seleccionar el siguiente rango:
La
se puede ajustar
viscosidad a 20mA
Se puede seleccionar el siguiente rango:
El canal de entrada analógica 2 se puede configurar como
Activado
El valor actual en la entrada 2 es visible en mA.
No se puede cambiar los ajustes.
La
se puede ajustar
temperatura a 4mA
Se puede seleccionar el siguiente rango:
La
temperatura a 20mA
Se puede seleccionar el siguiente rango:
El canal de entrada analógica 3 se puede configurar como
Activado
El valor actual en la entrada 3 es visible en mA.
No se puede cambiar los ajustes.
La
se puede ajustar
densidad a 4mA
Se puede seleccionar el siguiente rango:
La
se puede ajustar
densidad a 20mA
Se puede seleccionar el siguiente rango:
Flujo 1 o Flujo 2
se puede configurar como entrada de temperatura si
entrada analógica 2 está desactivada.
Figura 66: Menú 6.6 inferior
0,000 – 9999,99
0,000 – 9999,99
0,000 – 999,999
se puede ajustar
0,000 – 999,999
0,000 – 9,999
0,000 – 9,999
Desactivado o
Desactivado o
Desactivado o
