Guide d'installation
Manual de instalación
Installationsanleitung

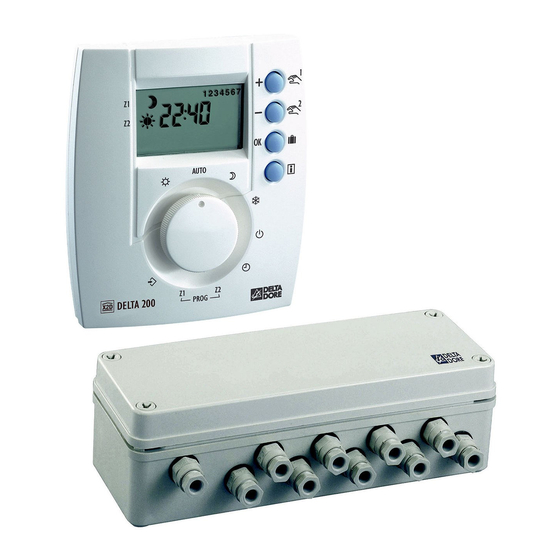

DELTA 200
Régulateur sur température extérieure pour chauffage eau chaude
Sistema de regulación de la calefacción por agua caliente
en función de la temperatura exterior
Außentemperaturgesteuerter Warmwasserheizungsregler
6000012
DELTA 200
Publicidad
Tabla de contenido
Manuales relacionados para DELTA DORE DELTA 200
Resumen de contenidos para DELTA DORE DELTA 200
- Página 1 Sistema de regulación de la calefacción por agua caliente en función de la temperatura exterior Außentemperaturgesteuerter Warmwasserheizungsregler 6000012 DELTA 200 DELTA DORE - Bonnemain - 35270 COMBOURG E-mail : deltadore@deltadore.com DEUTSCHLAND : DELTA DORE Schlüter GmbH D-76829 Landau - Fichtenstraße 38a Telefon: +49 (0) 6341 - 9672-0 Email: info@delta-schlueter-de www.delta-schlueter.de...
-
