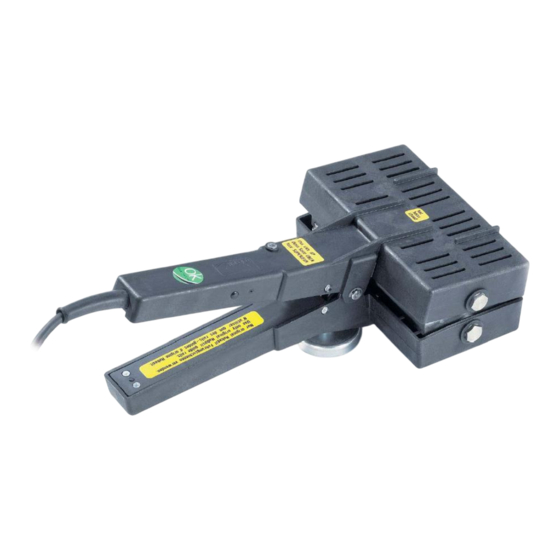

- Página 1 Via del Lavoro 50 Manual de uso y mantenimiento I-31016 – Cordignano (TV) PF-62 Tel.: +39 0438 9113 Fax: +39 0438 912374 Autor: Página 1 de 27 Edición: 06/2013 Reemplaza:01/2013 Dispositivo de prensado en caliente PF-62 Manual de uso y mantenimiento...
-
Página 2: Tabla De Contenido
........................14 SESORAMIENTO TÉCNICO ELIMINACIÓN DE LA INSTALACIÓN Y DESGUACE ................15 ASISTENCIA TÉCNICA ........................... 17 10 PIEZAS DE RECAMBIO .......................... 19 10.1 PF-62/6; PF-62/8 ..........................19 11 ACCESORIOS REQUERIDOS ........................ 22 11.1 ....................22 ARRILES GUÍA PINZAS DE SUJECIÓN 11.2... -
Página 3: Premisas
La placa ancha de la prensa permite hacer empalmes Flexproof de puntas de 10/120 mm para una resistencia óptima, incluso en situaciones donde el espacio es limitado y hay poca visibilidad. En el manual de uso y mantenimiento todos los modelos se indican, indistintamente, con la sigla PF-62: ... -
Página 4: Advertencias Generales
Además, estas personas conocen las disposiciones y los reglamentos de seguridad pertinentes. Declaración de conformidad La empresa Habasit Italiana Spa entrega, junto con la máquina, la Declaración de conformidad CE según lo previsto por la Norma Europea 2006/95/CE – ANEXO III -B. - Página 5 Habasit Italiana S.p.A. Via del Lavoro 50 Manual de uso y mantenimiento I-31016 – Cordignano (TV) PF-62 Tel.: +39 0438 9113 Fax: +39 0438 912374 Autor: Página 5 de 27 Edición: 06/2013 Reemplaza:01/2013...
-
Página 6: Placa Ce
La placa CE se encuentra colocada en el cuerpo de la máquina: Accesorios incluidos Cant. Artículo Dispositivo de prensado en caliente PF-62 suministrado en un embalaje de cartón Imán blindado Instrucciones de funcionamiento Accesorios disponibles Véase también la sección “ACCESORIOS REQUERIDOS”. -
Página 7: Descripción General De La Máquina
Habasit Italiana S.p.A. Via del Lavoro 50 Manual de uso y mantenimiento I-31016 – Cordignano (TV) PF-62 Tel.: +39 0438 9113 Fax: +39 0438 912374 Autor: Página 7 de 27 Edición: 06/2013 Reemplaza:01/2013 2 Descripción general de la máquina Ilustración: 1... -
Página 8: Datos Técnicos
3 Datos técnicos Características Valor ELÉCTRICAS - Tensión nominal de alimentación 1x230 V (PF-62/8); 1x120 V (PF-62/6) 50 / 60Hz - Potencia general instalada 2 x 250 PRODUCCIÓN mm [pulg.] 60 [2.4] - Ancho máximo de la correa mm [pulg.] 4,5 [0,18]... -
Página 9: Modo De Funcionamiento
06/2013 Reemplaza:01/2013 Modo de funcionamiento El dispositivo de prensado en caliente PF-62 funciona según el principio de las pinzas de prensado: para abrir las placas térmicas presionadas mediante muelles, aplicar una presión suficiente a ambas empuñaduras. Se calientan las placas de prensado. La placa inferior también tiene un sensor de temperatura y la placa superior tiene un termofusible. -
Página 10: Prensado En Caliente De La Correa
Edición: 06/2013 Reemplaza:01/2013 6 Prensado en caliente de la correa Procedimiento: consultar la guía Habasit para empalmes Flexproof Enchufar el cable de conexión y esperar a que se caliente el dispositivo de prensado. El precalentamiento tardará aproximadamente 10 minutos. El piloto luminoso [9], dejará de emitir una luz continua después el calentamiento, pasando a una luz intermitente una vez que se alcance... -
Página 11: Mantenimiento
Habasit Italiana S.p.A. Via del Lavoro 50 Manual de uso y mantenimiento I-31016 – Cordignano (TV) PF-62 Tel.: +39 0438 9113 Fax: +39 0438 912374 Autor: Página 11 de 27 Edición: 06/2013 Reemplaza:01/2013 7 Mantenimiento Mantener siempre limpio el dispositivo de prensado. Limpiar regularmente las placas de prensado (3) y eliminar los restos de materiales. -
Página 12: Regulación Del Termostato
La formación de este personal cumplirá con todos los reglamentos vigentes. El PF-62 puede funcionar dentro de una gama de temperatura de 120°C / 248°F a 190°C/347°F Si la temperatura medida se aleja del valor seleccionado, se debe ajustar de la siguiente manera: ... -
Página 13: Problemas De Funcionamiento
No se admite el empleo de piezas de otro fabricante que no cumplan las especificaciones de Habasit. La empresa declina toda responsabilidad en relación con los daños resultantes del uso de piezas distintas de las de Habasit. -
Página 14: Garantía
Habasit Italiana S.p.A. Via del Lavoro 50 Manual de uso y mantenimiento I-31016 – Cordignano (TV) PF-62 Tel.: +39 0438 9113 Fax: +39 0438 912374 Autor: Página 14 de 27 Edición: 06/2013 Reemplaza:01/2013 7.5 Garantía Todos los aparatos están sometidos a un control final. Las piezas tienen una garantía contra defectos de material y de fabricación de 1 año siempre y cuando se utilicen debidamente. -
Página 15: Eliminación De La Instalación Y Desguace
Página 15 de 27 Edición: 06/2013 Reemplaza:01/2013 8 Eliminación de la instalación y desguace Las operaciones de desinstalación deben ser efectuadas por técnicos del Servicio de Asistencia HABASIT o por técnicos autorizados HABASIT, con experiencia en: Montaje/desmontaje de máquinas ... - Página 16 Habasit Italiana S.p.A. Via del Lavoro 50 Manual de uso y mantenimiento I-31016 – Cordignano (TV) PF-62 Tel.: +39 0438 9113 Fax: +39 0438 912374 Autor: Página 16 de 27 Edición: 06/2013 Reemplaza:01/2013 ¡ATENCIÓN! Seguir la lógica de desconexión indicada a continuación: - Desconectar el circuito eléctrico...
-
Página 17: Asistencia Técnica
Responsabilidad civil por productos defectuosos, consideraciones sobre la aplicación El Cliente es responsable de la correcta elección y uso de los productos Habasit, incluyendo lo referido a la seguridad del producto. Todas las indicaciones y las informaciones son recomendaciones y se deben considerar dignas de confianza, pero no se hace ningún tipo de afirmación, no se presta fianza ni garantía... - Página 18 Habasit Italiana S.p.A. Via del Lavoro 50 Manual de uso y mantenimiento I-31016 – Cordignano (TV) PF-62 Tel.: +39 0438 9113 Fax: +39 0438 912374 Autor: Página 18 de 27 Edición: 06/2013 Reemplaza:01/2013 Dispositivo de prensado en caliente PF-62 Anexos...
-
Página 19: Piezas De Recambio
Habasit Italiana S.p.A. Via del Lavoro 50 Manual de uso y mantenimiento I-31016 – Cordignano (TV) PF-62 Tel.: +39 0438 9113 Fax: +39 0438 912374 Autor: Página 19 de 27 Edición: 06/2013 Reemplaza:01/2013 10 Piezas de recambio 10.1 PF-62/6; PF-62/8... -
Página 20: Descripción
P-0272000 CASQUILLO TEFLON/CARBONE H080702004 MANGO INFERIOR PF-62 H080704003 CABLE H05RNF 3X0.75 EURO H080704007 CABLE SJO 3X18 AWG USA H080709509 P-0492000 GRUPO PLACA INFERIOR PF-62 H080709514 SENS. NTC 220KOHM ENSAMBLADO P-0493000 GRUPO PLACA SUPERIOR PF-62 H080709510 H080702008 P-0267000 MANGO SUPERIOR PF-62 USA H080702007... - Página 21 Habasit Italiana S.p.A. Via del Lavoro 50 Manual de uso y mantenimiento I-31016 – Cordignano (TV) PF-62 Tel.: +39 0438 9113 Fax: +39 0438 912374 Autor: Página 21 de 27 Edición: 06/2013 Reemplaza:01/2013 Placa calentadora H080691220 PF-62/6 H080691240 PF-62/8 POS.
-
Página 22: Accesorios Requeridos
Habasit Italiana S.p.A. Via del Lavoro 50 Manual de uso y mantenimiento I-31016 – Cordignano (TV) PF-62 Tel.: +39 0438 9113 Fax: +39 0438 912374 Autor: Página 22 de 27 Edición: 06/2013 Reemplaza:01/2013 11 Accesorios requeridos 11.1 Carriles guía, pinzas de sujeción ... -
Página 23: Dispositivo De Preparación Flexproof Troqueladora Af-100/Us
Dispositivo de preparación Flexproof troqueladora AF-100/US El AF-100/US es un dispositivo diseñado para la preparación de correas y cintas Habasit de hasta 100mm de ancho y un espesor de 6mm para la realización de empalmes Flexproof (puntas). Está disponible en varias versiones. -
Página 24: Diagramas Eléctricos
Página 24 de 27 Edición: 06/2013 Reemplaza:01/2013 12 Diagramas eléctricos 12.1 Diagrama de cableado PF-62/8 (230V) NTC sensor de temperatura Borne de alimentación de 4 polos Calentador de la chapa inferior Línea de neutro Calentador de la chapa superior Control electrónico Termofusible Relé... -
Página 25: Diagrama De Cableado Pf-62/6 (120V)
Fax: +39 0438 912374 Autor: Página 25 de 27 Edición: 06/2013 Reemplaza:01/2013 12.2 Diagrama de cableado PF-62/6 (120V) NTC sensor de temperatura Borne de alimentación de 4 polos Calentador de la chapa inferior Línea de neutro Calentador de la chapa superior Control electrónico Termofusible Relé... -
Página 26: A1 - Lista De Control De Mantenimiento Preventivo
Habasit Italiana S.p.A. Via del Lavoro 50 Manual de uso y mantenimiento I-31016 – Cordignano (TV) PF-62 Tel.: +39 0438 9113 Fax: +39 0438 912374 Autor: Página 26 de 27 Edición: 06/2013 Reemplaza:01/2013 13 A1 - Lista de control de mantenimiento preventivo Responsables: A: Operador de máquina... -
Página 27: A2 - Ficha De Resumen De Las Intervenciones De Mantenimiento Preventivo
Habasit Italiana S.p.A. Via del Lavoro 50 Manual de uso y mantenimiento I-31016 – Cordignano (TV) PF-62 Tel.: +39 0438 9113 Fax: +39 0438 912374 Autor: Página 27 de 27 Edición: 06/2013 Reemplaza:01/2013 14 A2 - Ficha de resumen de las intervenciones de mantenimiento preventivo Máquina tipo:...
