Habasit AG
Postfach, CH-4153 Reinach-Basel
Teléfono ++41 61 715 15 15
Fax
++41 61 715 15 55
Autor:
Nyk
Edición:
02/0310
Sustituye: Edición 01/0302

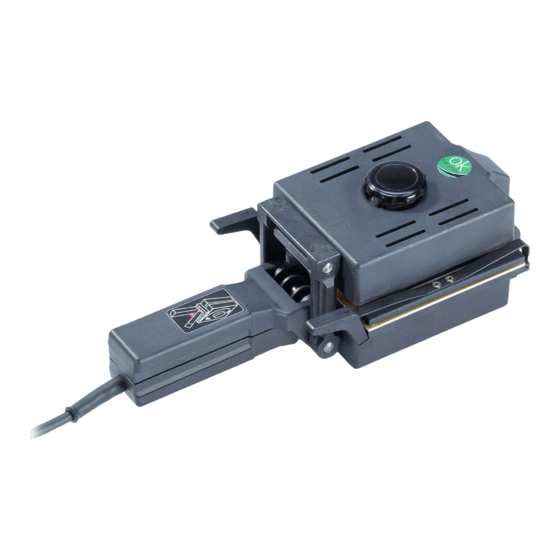

Dispositivo de prensado en caliente PT-100
El PT-100 es un dispositivo de prensado en caliente indicado para el
empalme mediante termofijación (Thermofix) de bandas y correas Habasit de
hasta 100 mm / 4 pulg. de ancho y un espesor de 6 mm / 0.24 pulg.. La placa
inferior de prensado, térmica, está equipada con una placa de apoyo
extraíble con muelles de fijación para sujetar de forma segura los extremos
de la banda. Su mecanismo de junta articulada permite el fácil ajuste
dependiendo del espesor de la banda. Combinado con el soporte integrado
de compensación de la presión, garantiza una presión en caliente eficaz y
uniforme incluso en las operaciones de empalme de las bandas encoladas
más exigentes.
El dispositivo de prensado PT-100 está indicado tanto para la utilización en
un taller como en instalaciones sobre el terreno.
Instrucciones de
funcionamiento
3618
Página 1 de 17
Sujeto a modificaciones
Publicidad
Tabla de contenido
Manuales relacionados para Habasit PT-100
Resumen de contenidos para Habasit PT-100
- Página 1 Sustituye: Edición 01/0302 Dispositivo de prensado en caliente PT-100 El PT-100 es un dispositivo de prensado en caliente indicado para el empalme mediante termofijación (Thermofix) de bandas y correas Habasit de hasta 100 mm / 4 pulg. de ancho y un espesor de 6 mm / 0.24 pulg.. La placa inferior de prensado, térmica, está...
-
Página 2: Tabla De Contenido
Dispositivo de prensado en caliente Instrucciones de PT-100 funcionamiento 3618 Página 2 de 17 Edición: 02/0310 Sujeto a modificaciones Índice: Información general..........................3 Aplicación.............................. 3 Términos de seguridad importantes ..................... 3 Accesorios incluidos ..........................4 1.3.1 Accesorios disponibles ......................... 4 Pedidos de accesorios y piezas de repuesto .................. -
Página 3: Información General
Información general Aplicación El dispositivo de prensado en caliente PT-100 ha sido desarrollado específicamente para el prensado, rápido y seguro, de bandas transportadoras y correas de transmisión de Habasit mediante el procedimiento Thermofix. Las bandas y correas pueden tener hasta 100 mm (4 pulgadas) de ancho (ángulo recto biselado: 90º) y 75 mm (3 pulgadas) (75º... -
Página 4: Accesorios Incluidos
Edición: 02/0310 Sujeto a modificaciones Accesorios incluidos Ctd. Artículo dispositivo de prensado en caliente PT-100, suministrado en un embalaje de cartón con: placa de apoyo intercambiable con muelles tensores y instrucciones de funcionamiento 1.3.1 Accesorios disponibles • Dispositivo de medición de temperatura (N-28714 o N-28715) para la comprobación de la temperatura de prensado. -
Página 5: Modo De Empleo
Sujeto a modificaciones Modo de empleo El dispositivo de prensado en caliente PT-100 funciona con una temperatura de prensado de 120 °C / 248 °F, preestablecida en fábrica. La prensa se puede ajustar dependiendo del espesor de la banda/correa. Su mecanismo de cierre funciona según el principio de junta articulada. -
Página 6: Prensado En Caliente De La Banda/Correa
Dispositivo de prensado en caliente Instrucciones de PT-100 funcionamiento 3618 Página 6 de 17 Edición: 02/0310 Sujeto a modificaciones Prensado en caliente de la banda/correa Procedimiento: Instrucciones de Uso Thermofix 3210 y las hojas de datos del producto correspondientes. Aplique el adhesivo o adhesivos sobre los extremos preparados de la banda/correa. -
Página 7: Servicio
Dispositivo de prensado en caliente Instrucciones de PT-100 funcionamiento 3618 Página 7 de 17 Edición: 02/0310 Sujeto a modificaciones Servicio Mantenimiento Mantenga siempre limpio el dispositivo de prensado. Limpie regularmente las placas de prensado y la placa de apoyo (2) y elimine los restos de materiales. -
Página 8: Ajuste Del Regulador De Temperatura
Dispositivo de prensado en caliente Instrucciones de PT-100 funcionamiento 3618 Página 8 de 17 Edición: 02/0310 Sujeto a modificaciones Ajuste del regulador de temperatura La temperatura máxima de 120 °C / 248 °F prefijada en fábrica no debe excederse en más de ± 6 °C / ±... -
Página 9: Ilustraciones
Dispositivo de prensado en caliente Instrucciones de PT-100 funcionamiento 3618 Página 9 de 17 Edición: 02/0310 Sujeto a modificaciones Ilustraciones Leyenda: Dispositivo de retención Placa de apoyo Parte superior de la prensa Parte inferior de la prensa Muelle de fijación Botón de ajuste... - Página 10 Dispositivo de prensado en caliente Instrucciones de PT-100 funcionamiento 3618 Página 10 de 17 Edición: 02/0310 Sujeto a modificaciones Leyenda: Roscas de fijación Disco protector Diodo LED...
-
Página 11: Datos Técnicos
Tiempo de calentamiento a 120 °C / 248 °F [min] Consumo de potencia [W] 1 x 150 Tensión [V~] 230 (PT-100/8) o 120 (PT-100/6) Dimensiones (largo x ancho x alto) [mm] [pulg.] 285 x 128x 102 11 x 5 x 4... -
Página 12: Esquemas
Dispositivo de prensado en caliente Instrucciones de PT-100 funcionamiento 3618 Página 12 de 17 Edición: 02/0310 Sujeto a modificaciones Esquemas Diagrama de conexiones yellow-green / gelb-gruen / jaune-vert giallo-verde / amarillo-verde 150 W 230 V ~ blue / blau / bleu... -
Página 13: Placa De Apoyo Con Números De Las Piezas De Repuesto
Dispositivo de prensado en caliente Instrucciones de PT-100 funcionamiento 3618 Página 13 de 17 Edición: 02/0310 Sujeto a modificaciones Placa de apoyo con números de las piezas de repuesto A - A P – 0 684 100 P – 0686 000 N –... -
Página 14: Esquemas De Montaje Con Números De Las Piezas De Repuesto
Dispositivo de prensado en caliente Instrucciones de PT-100 funcionamiento 3618 Página 14 de 17 Edición: 02/0310 Sujeto a modificaciones Esquemas de montaje con números de las piezas de repuesto N – 17 147 P – 0 681 000 P – 0 899 000 P –... -
Página 15: Apéndice
Instrucciones de Lista de verificación de los trabajos de mantenimiento preventivo funcionamiento 3618 Dispositivo de prensado en caliente PT-100 Apéndice Página 15 de 17 Edición: 02/0310 Sujeto a modificaciones Personas responsables: Operario de la máquina Técnico de mantenimiento Trabajos a ejecutar Ejecución... -
Página 16: Hoja De Informe Para El Mantenimiento Preventivo
Instrucciones de Hoja de informe para el mantenimiento preventivo funcionamiento 3618 Dispositivo de prensado en caliente PT-100 Apéndice Página 16 de 17 Edición: 02/0310 Sujeto a modificaciones Tipo de máquina: Máquina nº: Fecha de puesta en servicio: siguiente realizado siguiente... -
Página 17: Responsabilidad Civil Por Productos Defectuosos
Responsabilidad civil por productos defectuosos, consideraciones sobre la aplicación Si la selección y aplicación correcta de los productos Habasit no está recomendada por un especialista de ventas autorizado por Habasit, la selección y aplicación de esos productos Habasit, incluido todo lo relativo a la seguridad del producto, será...
