1
Comprobación de
los muelles de las
articulaciones de los
brazos
No se necesitan piezas

Procedimiento

Importante:
La utilización del sistema de
fumigación con los muelles de las articulaciones
de los brazos bajo una compresión incorrecta
podría dañar el conjunto de los brazos. Mida los
muelles y utilice la contratuerca para comprimirlos
hasta 3,96 cm si es necesario.
Es posible que el fumigador se haya transportado con
las extensiones de los brazos giradas hacia adelante,
para facilitar el transporte de la máquina. Los
muelles no se aprietan del todo durante la fabricación
para permitir colocar los brazos en la posición de
transporte. Antes de utilizar la máquina, ajuste los
muelles para corregir la compresión.
1. Si es necesario, retire los componentes de
embalaje que fijan las extensiones de los brazos
derecho e izquierdo durante el transporte.
2. Apoye los brazos mientras están extendidos en
posición de fumigación.
3. En la articulación del brazo, mida la compresión
de los muelles superior e inferior, con los brazos
en posición extendida
A. Comprima todos los muelles hasta que
midan 3,96 cm.
B. Utilice la contratuerca para comprimir
cualquier muelle que mida más de 3,96 cm.
(Figura 3).
1. Muelle de la bisagra del
brazo
4. Repita el procedimiento para cada muelle en
ambas articulaciones.
5. Mueva los brazos a la posición de transporte
"X"; consulte Uso del soporte de transporte de
los brazos (página
2
Montaje del acoplamiento
de llenado del depósito de
fumigación
Piezas necesarias en este paso:
1 Acoplamiento rápido
Procedimiento
Nota:
Para completar este procedimiento, necesitará
proporcionar una manguera con conector NPT macho
de 1" y sellador de roscas de PTFE.
1. En el lado delantero derecho de la tapa del
depósito, retire las 2 chavetas que sujetan los
cierres del acoplamiento rápido del dispositivo
de llenado antisifónico
18

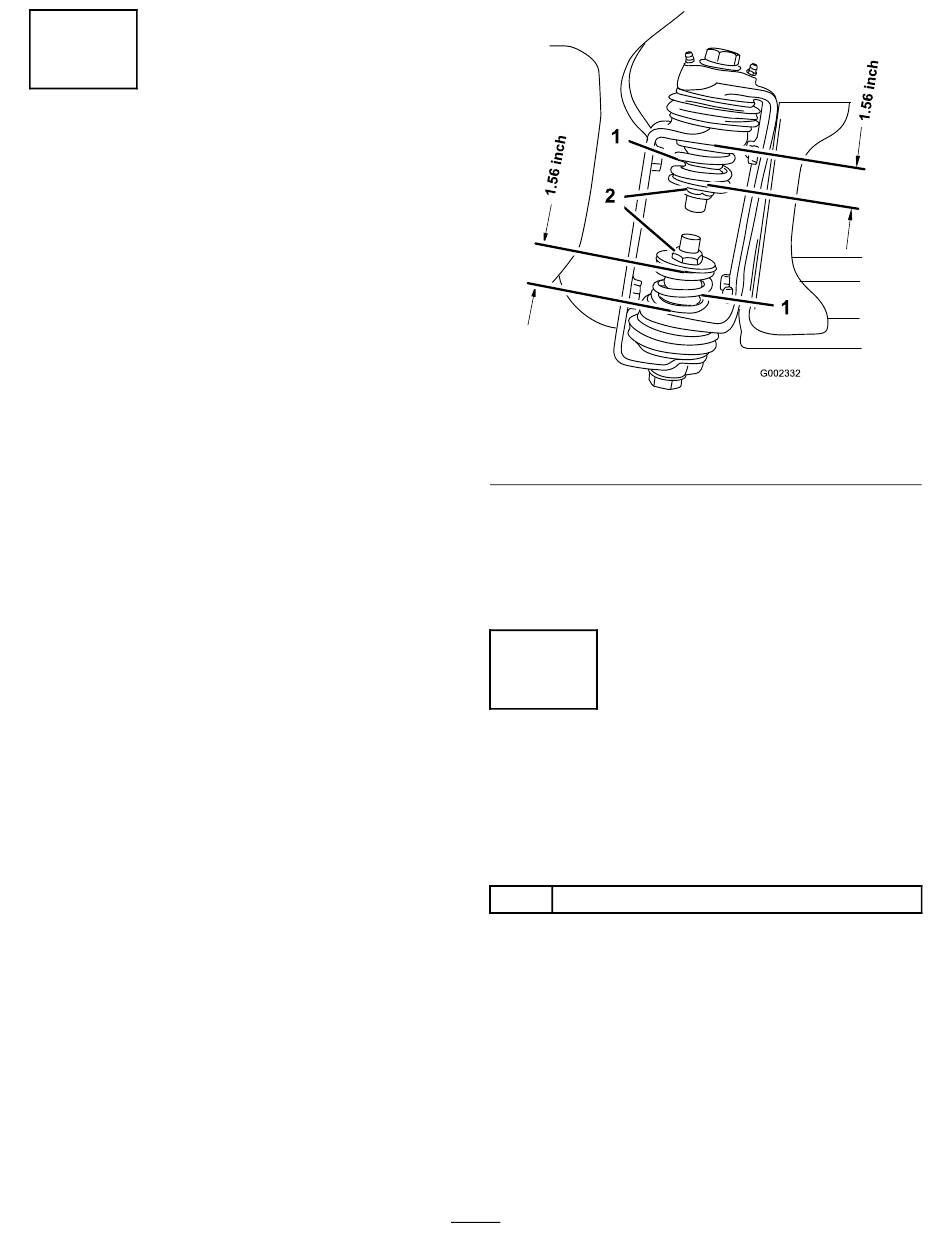

Figura 3
2. Contratuerca
35).
(Figura 4).
g002332
