Configuraciones de interruptor DIP y puente
Orientación y
configuración del
puente
Función "A" habilitada
www.balboa-instruments.com
Puente
lógico
Función desactivada
(Puente en una clavija)
Función activada
(Puente en dos clavijas)
Función "B" habilitada
Las tarjetas de circuito impreso (especialmente las del sistema Elite)
utilizan puentes que controlan el funcionamiento del sistema de
alimentación según el modelo del sistema y el panel de control
superior en uso. Los puentes se identifican con la letra "J" seguida
de un número en la tarjeta de circuito.
Estos puentes se instalan en fábrica para las configuraciones
específicas del sistema. Para configuraciones diferentes a las
descritas, llame a Balboa Instruments.
¡Importante!

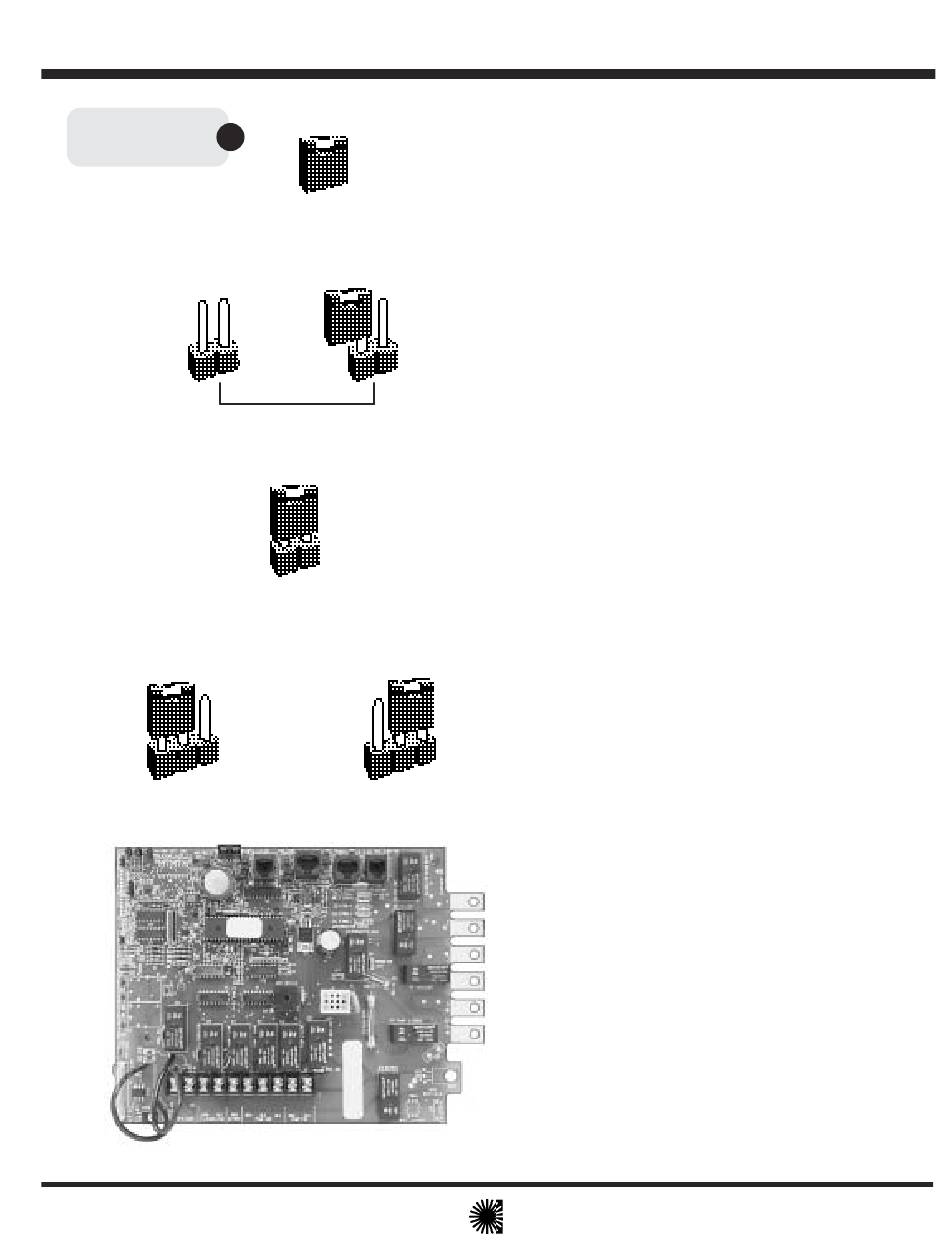

Las ilustraciones a la izquierda indican el empleo de los puentes
lógicos. Si se instala un puente sobre dos clavijas se completa un
circuito a través de dos clavijas. Si el puente se instala sobre una
sola clavija, el circuito entre las dos clavijas permanece abierto. A
veces, se usa un puente lógico sobre un grupo de tres clavijas, y
según cuáles clavijas conecta el puente, se habilita una función "A"
o "B".
