Tarjeta De Circuito Del Sistema Elite Tuv - Balboa Instruments M-7 Manual De Servicio

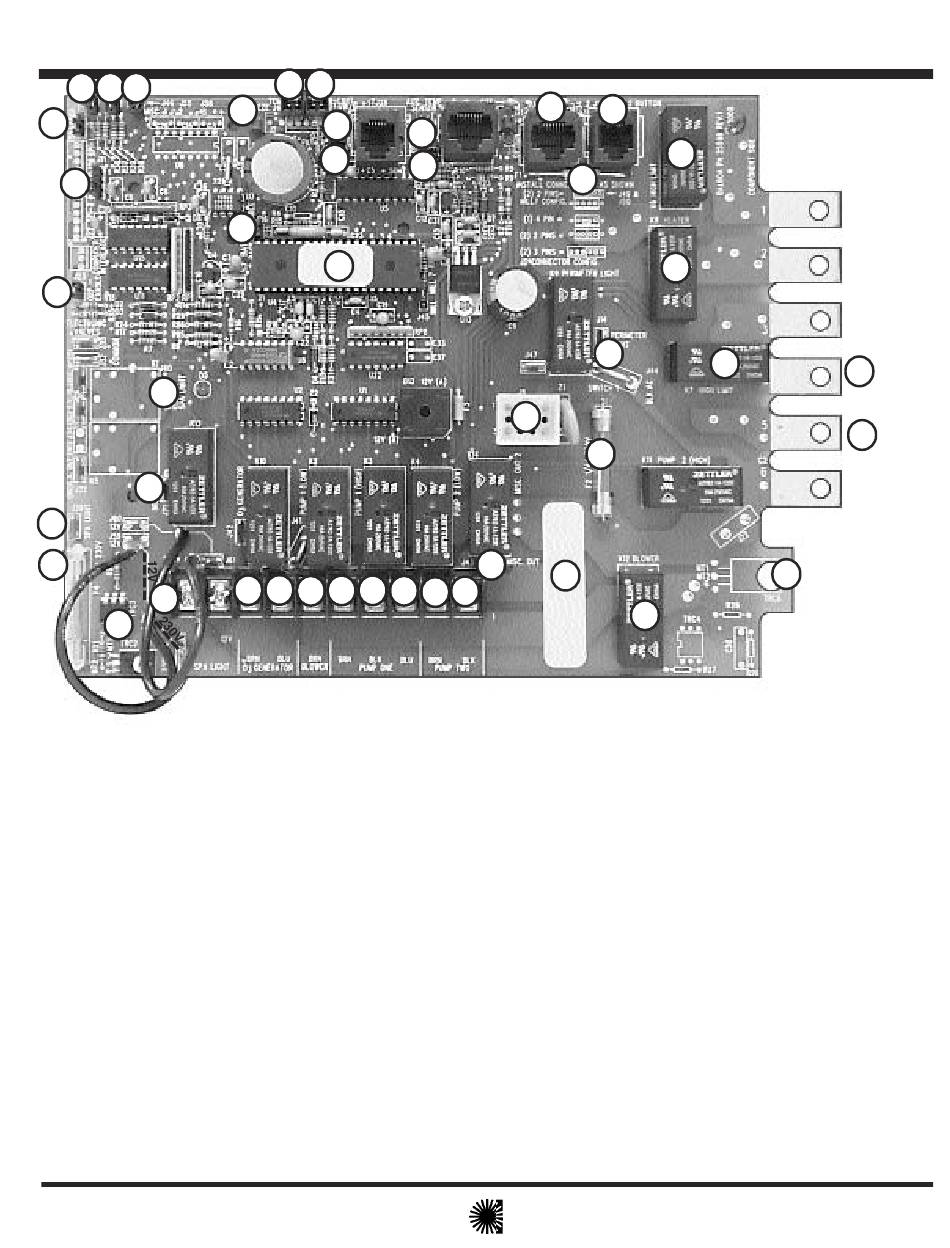

Tarjeta de circuito del sistema Elite TUV

34 35 36
26
16
12
24
32
24
10
33
4
Componentes de la tarjeta de circuito:
1. Tiristor bidireccional de compresor (TRC6) o relé
optativo de compresor de 1 velocidad. Use el tornillo
sólo para el disipador térmico. No apretar demasiado.
2. Conexión de compresor
3. Entrada de panel de control
4. Dedo de retenida 5
5. Dedo de retenida 6
6. Puente de selección de filtro (estándar solamente – J7)
7a. Sensor A 7b. Sensor B
8. Entrada auxiliar de control de congelamiento (J15)
9. Fusible de _A 230V (F2)
10. Fusible de luz de 3A 250V
11. Procesador principal con número de software
12. Puente de habilitación de ORP (J24)
13. Puente de habilitación de ozono (J16)
14. Conexión del generador de ozono
15. Conexión de luz perimetral o bomba de circ opcional
16. Entrada de sensor de pH/ORP (J11)
17. Conexión de bomba 1, baja
18. Puente de habilitación de bomba 2 (J10)
19. Conexión de bomba 2, baja
www.balboa-instruments.com
7a 7b
8
13
6
27
11
14 14
2 17 28 30
3
18
22
23
25
31
21
19 29
20. Entrada de panel auxiliar
21. Número de serie / número de modelo
22. Opción de luz de fibra óptica y de spa (J25)
23. Protección de fusible térmico soldado
24. Conexión de luz de spa (J39)(J40)
25. Entrada de transformador
26. Puente de 50A/20A (J9)
27. Puente de habilitación de batería de respaldo (J36)
28. Conexión de bomba 1, alta
29. Conexión de bomba 2, alta
30. Conexión común de bomba 1, alta
31. Conexión de rueda de fibra óptica (J43)
32. Conexión de luz de fibra óptica (J21)
33. Puente de luz de spa de 12V o 230V (J59)(J62)
34. Puente misc. 1 (J46)
35. Puente misc. 2 (J55)
36. Puente misc. 3 (J58) – Modo de prueba M-7
37. Relé de límite alto (K6)(K7)
38. Relé de calentador (K8)
20
37
38
15
37
9
1
4
5
1
