Longitud de fibra sobrante
Tabla de contenido

Publicidad

Guía del operador de EFL
Interconexiones del sistema
Conexión Sinc/RS422
Conexión de
AL MEDIDOR
medidor de
recubrimiento
LaserSpeed de tubo protector

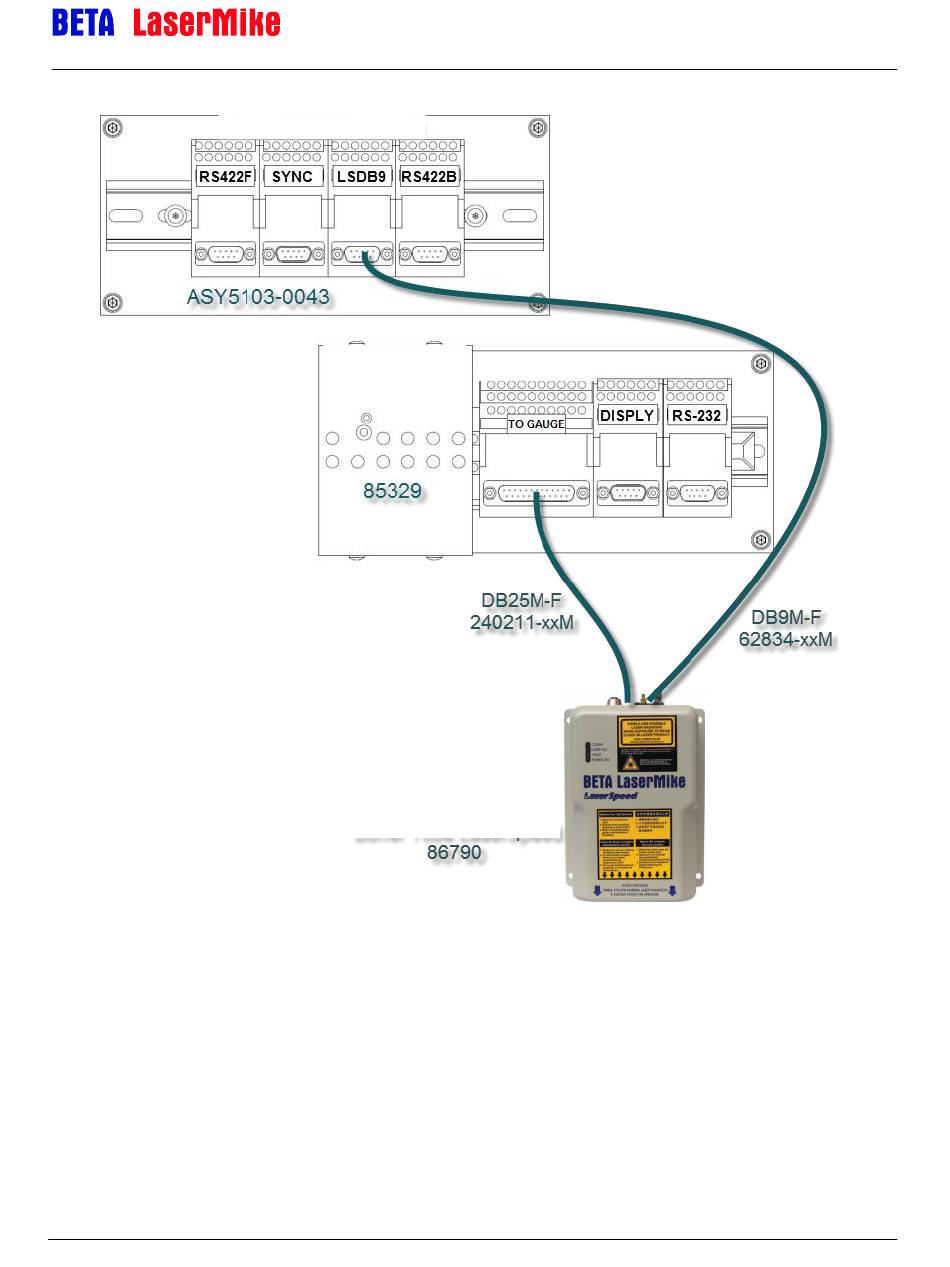

Conecte el medidor LaserSpeed del tubo protector al conector del medidor de
recubrimiento usando uno de los cables DB25M-F. Conecte el medidor LaserSpeed
del tubo protector al conector de sincronización usando el cable serie DB9M-F. El
cable DB9M-F no tiene una longitud predeterminada. La longitud debe especificarse
en el momento de la compra de acuerdo con la distancia prevista entre el medidor
LaserSpeed del tubo protector y el conector de sincronización que está situado cerca
del PC con el EFLTrak. Este cable transmite señales RS422 al conector de
sincronización y señales de sincronización de dicho conector al medidor LaserSpeed
del tubo protector.
N.º ref. MAN/SP5103-0076
Página 17 de 35
Revisión A (Febrero 2014)
