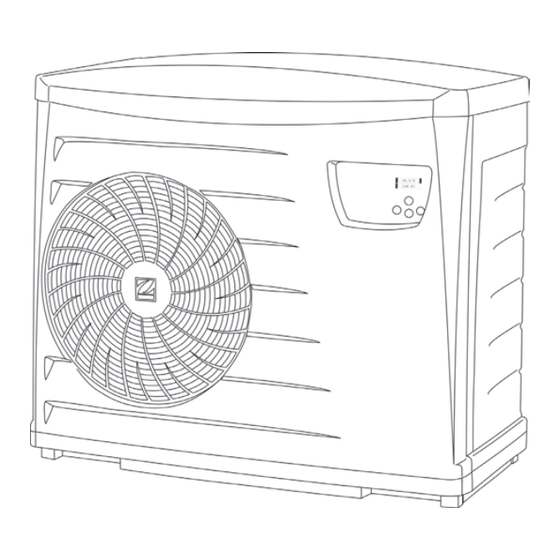

Zodiac Z300 Manual De Instalación Y De Uso
Ocultar thumbs
Ver también para Z300:
- Manual de instalación y de uso (96 páginas) ,
- Manual de instalación y de uso (22 páginas)
Manuales relacionados para Zodiac Z300
Resumen de contenidos para Zodiac Z300
- Página 1 Z300 PM30 EverFirst Manual de instalación y de uso Espanõl More documents on: www.zodiac-poolcare.com H0548600.B - 2016-05...
- Página 2 ADVERTENCIAS • El incumplimiento de las advertencias mencionadas podría causar daños al equipo de la piscina o provocar graves heridas, incluso la muerte. • Este aparato se ha diseñado específi camente para piscina y no se debe uti lizar para ningún otro uso que el originalmente previsto.
-
Página 3: Tabla De Contenido
Está prohibido difundir o modifi car este documento por cualquier medio sin la autorización • de Zodiac®. Siguiendo con la políti ca de mejora conti nua de sus productos, Zodiac® se reserva el derecho • de modifi car sin previo aviso las informaciones contenidas en este documento. -
Página 4: ❶ Instalación
❶ Instalación 1.1 I Selección del emplazamiento • Hay que instalar el aparato a una distancia mínima del borde de la piscina. Dicha distancia se establece por la normati va eléctrica vigente en el país de instalación. • No levantar el aparato cogiéndolo por la carrocería; hay que cogerlo por su base. •... -
Página 5: I Conexiones Hidráulicas
1.2 I Conexiones hidráulicas • La conexión se realiza con un tubo de PVC Ø50 mediante los racores de semiunión (ver apartado “5.1 I Descripción”) acoplados al circuito de fi ltración de la piscina, después del fi ltro y antes del tratamiento de agua. •... -
Página 6: I Conexiones De La Alimentación Eléctrica
1.3 I Conexiones de la alimentación eléctrica • Los terminales mal apretados pueden provocar un calentamiento de la regleta de terminales, lo que supone la anulación de la garantí a. • Antes de cualquier intervención en el interior del aparato, hay que cortar la alimentación eléctrica para evitar todo riesgo de electrocución que podría provocar daños materiales y lesiones graves, hasta la muerte. -
Página 7: I Conexiones De Opciones
1.4 I Conexiones de opciones Conexión de las opciones «Prioridad calefacción», «Control remoto "Marcha/Parada"» y «Alarma»: • Cualquier mala conexión a los terminales 1 a 8 puede deteriorar el aparato y provocar la anulación de la garantí a. • No alimente nunca directamente el motor de la bomba de fi ltración mediante los terminales 1-2. - Página 8 1.4.4 Opción «Control remoto "Marcha/Parada"» • Esta opción permite controlar la función del botón "Marcha/Parada" a distancia gracias a un interruptor o un sistema domóti co. • Para la conexión, reti re el shunt entre los terminales 7-8 y conecte correctamente el cable del interruptor en el lugar adecuado (contacto libre de potencial, sin polaridad 220-240 V ~ 50 Hz).
-
Página 9: ❷ Uso
❷ Uso 2.1 I Principio de funcionamiento La bomba de calor toma las calorías (calor) del aire exterior para calentar el agua de la piscina. El proceso de calentamiento de la piscina hasta la temperatura deseada puede llevar varios días, pues depende de las condiciones climáti cas, de la potencia de su bomba de calor y de la distancia entre la temperatura del agua y la temperatura deseada. -
Página 10: I Puesta En Marcha
2.3 I Puesta en marcha • Compruebe que no haya ni herramientas ni otros objetos extraños en la máquina. • Hay que instalar el panel de acceso a la parte técnica. • Coloque las válvulas de la siguiente manera: válvula B totalmente abierta, válvulas A, C, D y E cerradas : válvula de entrada de agua : válvula by-pass : válvula de salida de agua... -
Página 11: I Presentación Del Menú
2.5 I Presentación del menú Para acceder al menú, pulse Para navegar por los menús y modifi car los valores, pulse Para validar una selección, pulse Para salir del menú, pulse Seleccione el idioma de la interfaz (2 idiomas disponibles: francés e inglés) Facultati vo Seleccione el modo de funcionamiento del aparato:... -
Página 12: ❸ Mantenimiento
❸ Mantenimiento 3.1 I Invernaje • El invernaje del aparato es imprescindible para evitar que se rompa el condensador por las heladas. En este caso no se aplicaría la garantí a. • Para evitar deteriorar el aparato con la condensación, no lo cubra herméti camente, sino con la funda de invernaje. -
Página 13: ❹ Resolución De Problemas
La tensión de alimentación es demasiado débil; contacte con su proveedor de electricidad. disyuntor • En los modelos Z300 M5, MD5, M7, PM3051, PM3052, PM3061, EverFirst 11M, 11MD, 13M, la tensión puede caer al arrancar el compresor. Conviene instalar un arrancador progresivo. -
Página 14: I Visualización Del Código De Error
4.2 I Visualización del código de error Visualización Posibles causas Soluciones Validación Temperatura sonda ST4 Espere a que suba la temperatura Automáti co demasiado baja exterior Protección del intercambiador en modo frío Automáti co si Temperatura sonda Limpie el evaporador. Si el problema temperatura ST3 superior a 60 °C o persiste, solicite la intervención de un... -
Página 15: I Menús Complementarios
Visualización Posibles causas Soluciones Validación Por corte de alimentación Sonda fuera de servicio o eléctrica o Vuelva a conectar o cambie la Defecto sonda ST5 desconectada (conector J7-A1) automáti ca sonda sonda de descarga del si el defecto compresor desaparece Compruebe los conectores J8, Conexión incorrecta entre las Por corte de... -
Página 16: I Esquemas Eléctricos
4.4 I Esquemas eléctricos 4.4.1 Z300 M4-M5-M7 - PM3041-PM3051-PM3061 - EverFirst 8M-11M-13M 4.4.2 Z300 T5 - PM3053 - EverFirst 11T H0548600.B - ES - 2016-05... - Página 17 4.4.3 Z300 MD5 - PM3052 - EverFirst 11MD 4.4.4 Z300 MD8 - PM3072 - EverFirst 15MD H0548600.B - ES - 2016-05...
- Página 18 4.4.5 Z300 TD5-TD8 - PM3056-PM3076 - EverFirst 11TD-15TD REV VALVE Bobina válvula 4 vías Sonda de regulación de agua Tarjeta electrónica de regulación Sonda anti congelante Tarjeta electrónica de visualización Sonda de deshielo Tarjeta electrónica de regulador Sonda línea líquido Presostato de baja presión...
-
Página 19: ❺ Característi Cas
❺ Característi cas 5.1 I Descripción *En una bolsa en el comparti mento técnico Z300 PM30 EverFirst Racor para pegar Ø50 (x2) Prensaestopas Soportes anti vibratorios (x5) Tapón de invernaje (x2) Funda de invernaje Prioridad calefacción Mando a distancia Kit local técnico Depósito de condensados... -
Página 20: I Característi Cas Técnicas
5.2 I Característi cas técnicas Estándares Reversibles Z300 PM30 PM3041 PM3051 PM3053 PM3061 PM3052 PM3056 PM3072 PM3076 EverFirst 11MD 11TD 15MD 15TD aire de 5 a 38 °C de -8 a 38 °C Temperaturas de funcionamiento agua de -10 a 32 °C Deshielo por venti lación... - Página 22 Votre revendeur Your retailer Modèle appareil Appliance model Numéro de série Serial number Trouvez plus d’informations et enregistrez votre produit sur More informations and register you product on www.zodiac-poolcare.com ZODIAC® is a registered trademark of Zodiac International, S.A.S.U., used under license.
