INSTALACIÓN DEL CINTURÓN VENTRAL Y DEL TERCER PUNTO

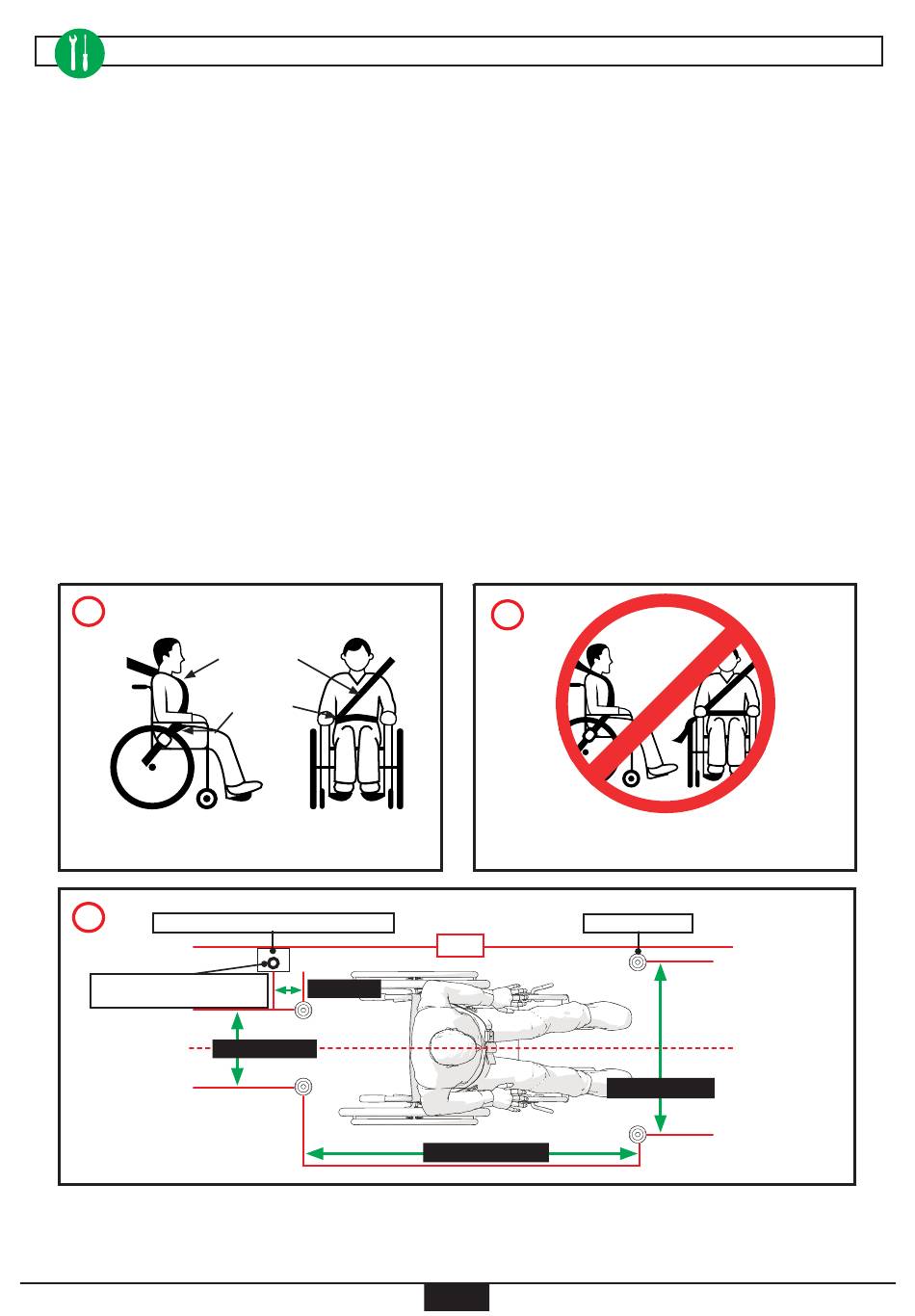

1. Q'Straint proporciona varios estilos de cinturones del tercer punto para una variedad de aplicaciones. En
este apartado se describen las instrucciones de instalación y colocación para los cinturones del tercer punto
combinados, retráctiles o fijos.
2. Utilice solamente cinturones de seguridad Q'Straint o con certificado de CEPE (e) o UE (E) para sujetar a los
ocupantes en el vehículo.
3. El cinturón ventral (restricción pélvica) se debe llevar puesto en posición baja cruzado por la parte delantera de
la pelvis, de modo que el cinturón soporte la estructura ósea del cuerpo. La unión entre el cinturón ventral y del
tercer punto se debe situar cerca de la cadera del ocupante (S).
4. El cinturón ventral no debe quedar separado del ocupante por los componentes de la silla de ruedas como los
apoyabrazos o las ruedas (T).
5. Los cinturones del tercer punto se deben situar sobre el tronco, con el cinturón descansando en el centro del
hombro del ocupante (S).
6. La ubicación del cinturón del tercer punto y los anclajes del cinturón ventral dependerá del tamaño de la silla
de ruedas y del ocupante (U,V).
7. Según aumenta la distancia lateral desde el hombro del ocupante hasta el anclaje superior del cinturón del
tercer punto, la distancia del anclaje, por encima y por detrás del hombro del ocupante, deberá aumentar para
garantizar que el cinturón del tercer punto se asiente en el centro del hombro (tabla 2 y [V]).
8. Los anclajes del cinturón del tercer punto se deben colocar hacia arriba y por detrás del nivel de los hombros de
los ocupantes de la silla de ruedas para evitar fuerzas descendentes sobre la columna vertebral.
S
U
Retractor del cinturón del tercer punto (c)
Anclaje del cinturón del tercer
punto superior (a)
El retractor del cinturón del tercer punto inferior se puede colocar delante del anclaje del cinturón del tercer punto superior, cuando se utili-
RESTRICCIÓN
DIAGONAL
DEL HOMBRO
RESTRICCIÓN
PÉLVICA
51 mm mín.
330 mm-380 mm
Disposición de todos los anclajes
za un regulador de altura. Consulte (Y).
T
Las restricciones del cinturón no deben quedar separadas del
cuerpo por los componentes de la silla de ruedas como los
apoyabrazos o las ruedas.
Anclaje de suelo
Pared
1 220 mm-1 520 mm
19
ORIGINAL
NEW ILLUSTRATION
685 mm-865 mm
