Uso y propiedades
1.6 Ejemplos de configuración
● Comunicación cruzada entre estaciones a través de una central
Es posible la comunicación cruzada con estaciones S7 que están equipadas con un CP
de Telecontrol adecuado: CP 1243-1, CP 1242-7 GPRS V2, CP 1243-7 LTE
Para la comunicación cruzada entre estaciones, el servidor de Telecontrol transmite los
telegramas de la estación emisora a la estación receptora.
Comunicación directa entre estaciones

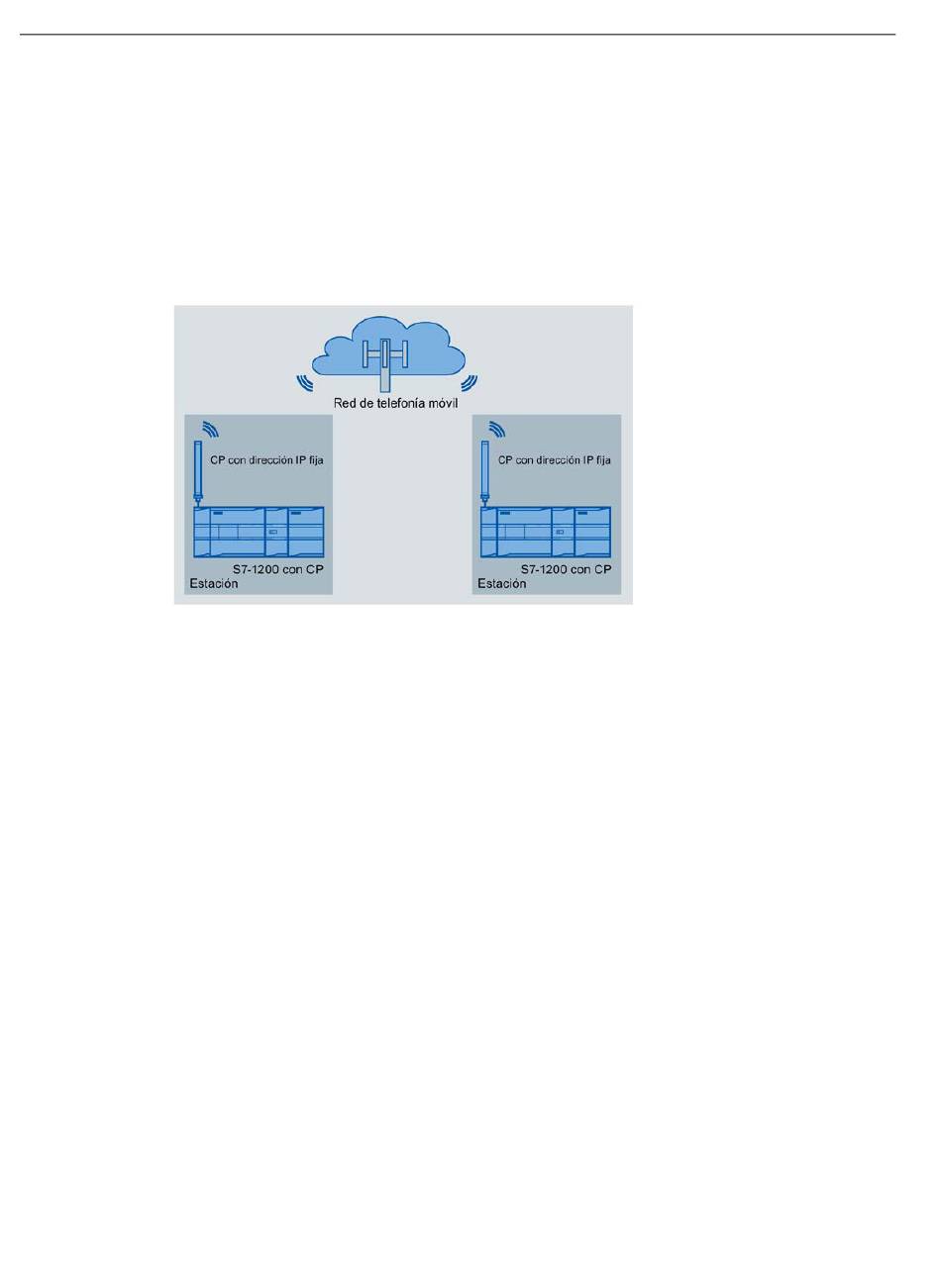

Figura 1-3
En esta configuración se comunican directamente entre sí dos estaciones SIMATIC S7-1200
a través de la red de telefonía móvil con ayuda del CP. Cada CP tiene una dirección IP fija.
El servicio correspondiente del operador de red debe permitirlo.
TeleService a través de la red de telefonía móvil
En el caso de TeleService a través de la red de telefonía móvil, una estación de ingeniería,
en la que está instalado STEP 7, se comunica con el CP de S7-1200 a través de la red de
telefonía móvil e Internet.
Dado que por norma general el cortafuegos del operador de red están cerrados a solicitudes
de conexión externas, es necesaria una estación intermediaria o centralita entre la estación
remota y la de ingeniería. Esta centralita puede ser un servidor de Telecontrol o, si en la
configuración no hay ningún servidor de Telecontrol, una pasarela de TeleService.
TeleService con servidor de Telecontrol
La conexión se desarrolla a través del servidor de Telecontrol.
● La estación de ingeniería y el servidor de Telecontrol están conectados a través de
Intranet (LAN) o Internet.
● El servidor de Telecontrol y la estación remota están conectadas a través de Internet y
de la red de telefonía móvil.
La estación de ingeniería y el servidor de Telecontrol también pueden ser el mismo PC, de
modo que STEP 7 y TCSB estarán instalados en el mismo equipo.
24
Comunicación directa de dos estaciones S7-1200
Instrucciones de servicio, 05/2016, C79000-G8978-C381-02
CP 1243-7 LTE
