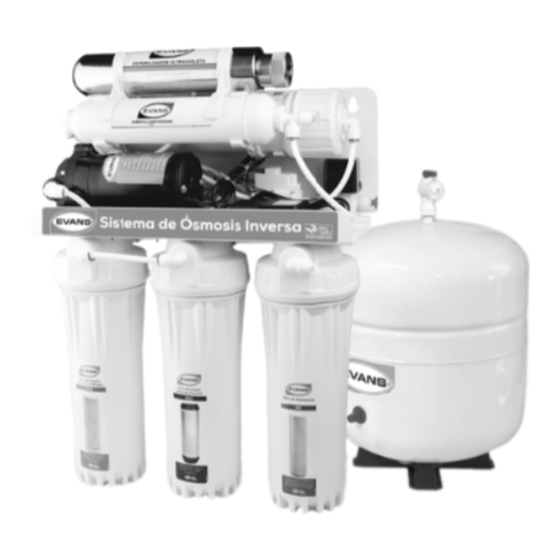

- Página 1 SISTEMAS DE PURIFICACIÓN ÓSMOSIS INVERSA RO-50G-A03 RO 50G A03 RO-100G-A03 RO-50G-C01 RO-50G-C01 MANUAL DE PROPIETARIO ANTES DE USAR SU EQUIPO LEA SU MANUAL DE PROPIETARIO COD. 70081113 ver.1020...
-
Página 2: Características Técnicas
SU FILTRO SUPERA LOS 38°C UTILICE responsable de su seguridad. POLIPROPILENO EN HILO COMO SU FILTRO DE SEDIMENTOS. CONSUMIBLES PURIFICADOR DOMÉSTICO ETAPAS DE PURIFICACIÓN RO-50G-C01 RO-50G-A03 RO-100G-A03 PP-10 Cartucho Filtro Polipropileno GAC-10 Cartucho de carbón activado granular CTO-10 Cartucho de carbón activado en bloque MEM-050G Membranas de ósmosis inversa... -
Página 3: Proceso De Producción De Agua Purificada
PROCESO DE PRODUCCIÓN DE AGUA PURIFICADA Agua de Entrada Filtro de Polipropileno Filtro de Carbón Activado Granular Bomba de Alta Presión Filtro de Carbón Activado en Bloque Ultravioleta Membrana de Ósmosis Inversa Filtros Clarificador Drenaje de Agua Tanque de Almacenamiento Grifo Fig. - Página 4 Pase las pequeñas rondanas (arandelas) de hule, la línea de alimentación de agua. Vea (Fig.3) (La el plato base de cromo y la arandela rondana cinta de teflón debe ser usada en la válvula para grande de hule en ese orden ensartadas sobre prevenir goteras). el tubo del grifo, hasta la base. Desde abajo del fregadero, instale la arandela grande de metal (o plástico) y la arandela de presión sobre el tubo ensartado.
-
Página 5: Paso 3: Montar La Válvula Bola Del Tanque
Taladre un barreno de 1/4” (6.3mm) dentro del PASO 3: MONTAR LA VÁLVULA BOLA DEL tubo de desagüe por encima de la línea de agua TANQUE de la trampa. NO INTENTE MODIFICARLA PRESIÓN DE AIRE DEL TANQUE DE ALMACENAMIENTO Alinee el barreno taladrado en el tubo de desagüe HA SIDO PRECALIBRADO A (0.05-0.06) MPA con el cojinete de desagüe usando una broca ((8-10) PSI) POR EL FABRICANTE. del taladro u otro objeto similar, y apriete la abrazadera. -
Página 6: Componentes Lámpara Uv-6W
PASO 6: INSTALACIÓN DE LA LAMPARA UV. Verifique que los componentes de su lámpara UV (UV- 6W) estén completos. PASO 1:Tomar el empaque (Img. E) e insertar en el extremo donde está la cavidad del tubo de vidrio (Img. C). PASO 2: Insertar el tubo de vidrio ya con el empaque puesto en el mismo y colóquelo dentro del housing (Img. -
Página 7: Puesta En Funcionamiento Del Sistema
Cierre la válvula de suministro para evitar que Después de que el tanque esté lleno (no escuchará siga saliendo agua e inserte (Fig. A) nuevamente movimiento del agua), vacíe el agua del sistema la manguera en la conexión de la bomba de alta poniendo el grifo en la posición de abierto hasta presión o membrana. que el agua sea descargada completamente. Abra la válvula de suministro al filtro y en el grifo Una vez descargado el tanque de almacenamiento, deje correr nuevamente agua hasta que tome un gire la manija a la posición de cerrado en el grifo sabor agradable. -
Página 8: Mantenimiento Preventivo
Enjuague todas las piezas de cubiertas con agua no ha sido limpiado en un año, deje la solución limpia y quite el jabón. adentro por 20 o 30 minutos. Reemplace los o-rings. e) Cierre la válvula abastecedora de agua y la válvula del tanque de almacenamiento. Vierta la cantidad recomendada de solución Desconecte el recipiente alimentador y conecte desinfectante en cada uno de los porta filtros y... - Página 9 Mantenimiento del filtro Asegúrese de que el o-ring está colocado y de dar a) Está bien tener cartuchos de repuesto vuelta a la cubierta en contra de las manecillas guardados para varios años.Recomendamos del reloj para cerrar. ponerlos dentro de algún contenedor cerrado, evitando que absorban el aire. Esto prolonga la f) Repita el paso anterior en el cambio del segundo vida del filtro de carbono cuando está guardado filtro.
-
Página 10: Vida Útil Y Garantía
VIDA ÚTIL Y GARANTÍA Garantía: 1 año a partir de la fecha de compra. La vida útil de sus cartuchos depende de la calidad del agua, recomendamos lavar su cisterna y/o tinaco antes de instalar su filtro y al menos una vez al año para el funcionamiento óptimo del equipo. Cerrar la vàlvula de Cerrar la vàlvula Quite la tuerca... - Página 11 PROBLEMAS QUE SE PUDIERAN PRESENTAR. AGUA COLOR LECHOSO POSIBLE FALLA ACCIÓN CORRECTIVA El aire en el sistema es un evento normal cuando se Aire en el sistema. arranca el sistema OI. Este color lechoso desaparecerá durante el uso normal dentro de 1 ó 2 semanas. RUIDO DEL GRIFO POSIBLE FALLA ACCIÓN CORRECTIVA...
-
Página 12: Servicio Y Refacciones
CENTRO DE LOGÍSTICA Y DISTRIBUCIÓN GUADALAJARA, JAL. Vía Cali-Yumbo Km. 6 Bodega Vitrina 1 Tipo D Av. Gobernador Curiel No. 1777 Movil. (316) 693•3889 Col. Ferrocarril C.P. 44440 Bogotá Tel. 333•668•2500 | 333•668•2551 ventas@evans.com.mx Cll. 17 No. 27-67 Paloquemao Exportaciones: 333•668•2560 | 333•668•2557 tiendabogota@evans.com.co exportaciones@evans.com.mx Tel. (571) 752•0538 | 752•0573 www.valsi.com.mx Cali - Valle del Cauca SERVICIO Y REFACCIONES Av. 3 Norte No. 40-07...
